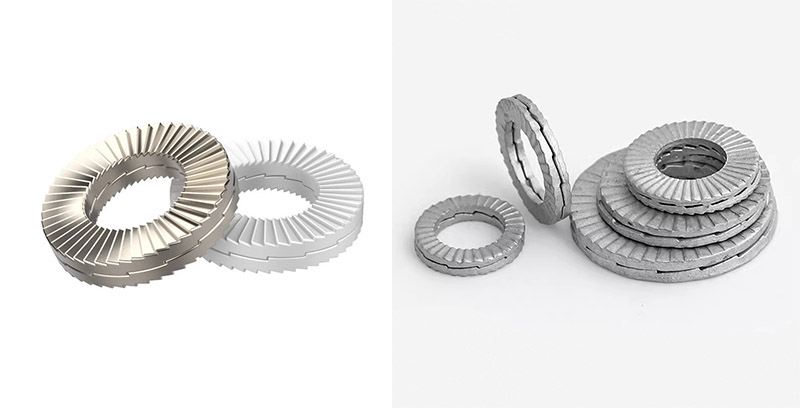

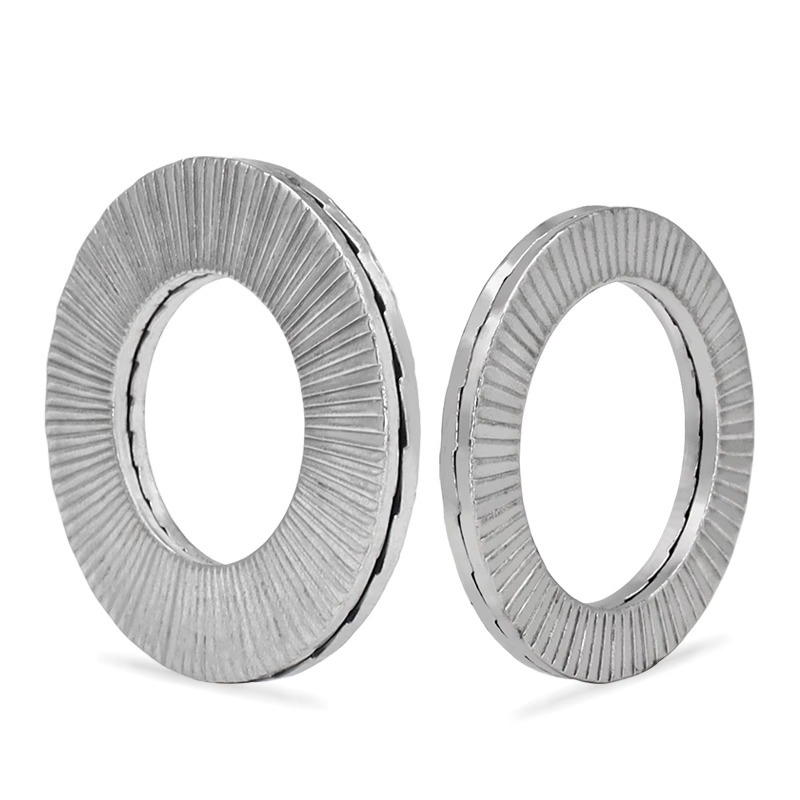

Kaksi taittuvaa itselukkiutuvaa suurta aluslevyä

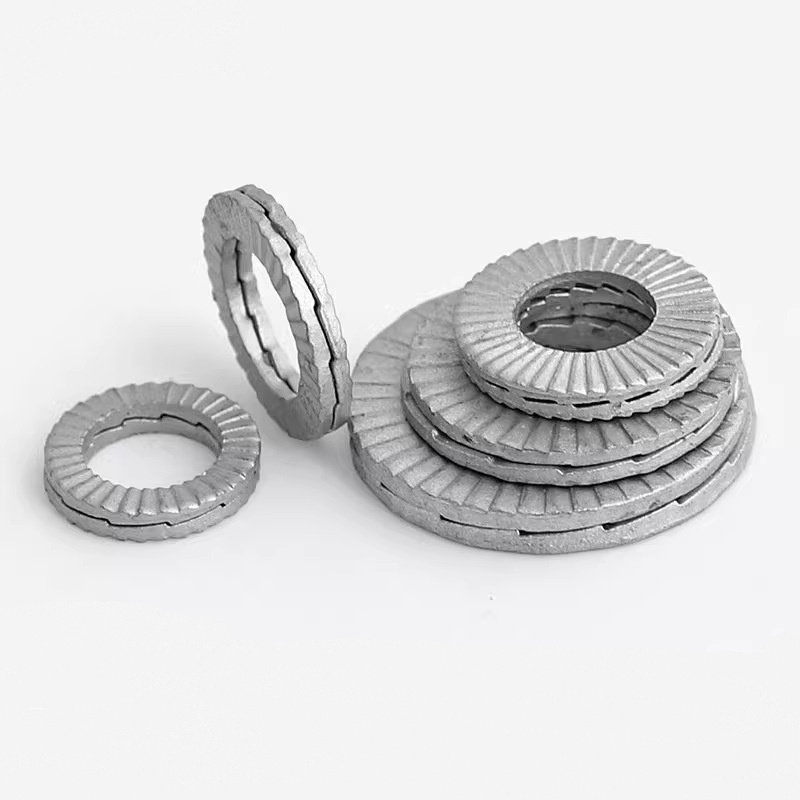

Kaksinkertaisten itselukittuvien aluslevyjen asentaminen on melko yksinkertaista. Varmista vain, että suuri hammastettu pinta on kohdistettu oikein ja asetettu oikeaan asentoon, ja kiristä sitten pultti tai mutteri vakiomomenttiin prosessin viimeistelemiseksi. Sen asennus ei vaadi monimutkaisia ​​tekniikoita tai kalliita työkaluja, mutta on useita keskeisiä kohtia, jotka on otettava huomioon 100 %:n suorituskyvyn saavuttamiseksi.

(1) Valmistelu ennen asennusta

Työkappaleen puhdistus: Varmista, että pulttien, muttereiden, kaksinkertaisten itselukkiutuvien isojen aluslevyjen ja liitettyjen osien kosketuspinnat ovat puhtaat, tasaiset, öljytahrat, ruosteet tai purseet.

Tarkastettavien aluslevyjen lukumäärä: Niitä tulee käyttää pareittain (kaksi kappaletta muodostavat yhden sarjan) käytön aikana.

Tarkista asennuspinnan tyyppi: onko se läpimenevä tai läpimenoreikäkonfiguraatio ja määritä aluslevyjen lukumäärä.

(2) Aseta aluslevy paikalleen

Irrota aluslevyparit ja varmista, että "suuri hammastettu pinta (kiilamainen pinta)" on toisiaan kohti. Älä jaa tai asenna niitä väärässä järjestyksessä.

(3) Erota läpivientireiät ja umpireiät

Umpireikä/pulttiliitäntä: Vain pari Kaksi taittuvaa itselukkiutuvaa aluslevyä tarvitaan pultin pään ja liitetyn komponentin väliin. Mutteri on kiristetty toiselta puolelta.

Läpireikä/pultti-mutterikokoonpano: Käytössä tarvitaan kaksi paria Kaksi taittuvia itselukittuvia suuria aluslevyjä. Yksi pari asetetaan pultin kannan alle ja toinen pari mutterin alle.

（4）Varmista oikea kosketus

Varmista, että aluslevyn ulkopuolen radiaaliset hammaspinnat koskettavat pultin pään (tai mutterin) yhtä puolta ja toinen puoli liitetyn komponentin pintaa.

(5) Kiristä

Käytä momenttiavainta ja kiristä kiinnikkeet vastaavien vääntömomenttiarvojen mukaisesti.

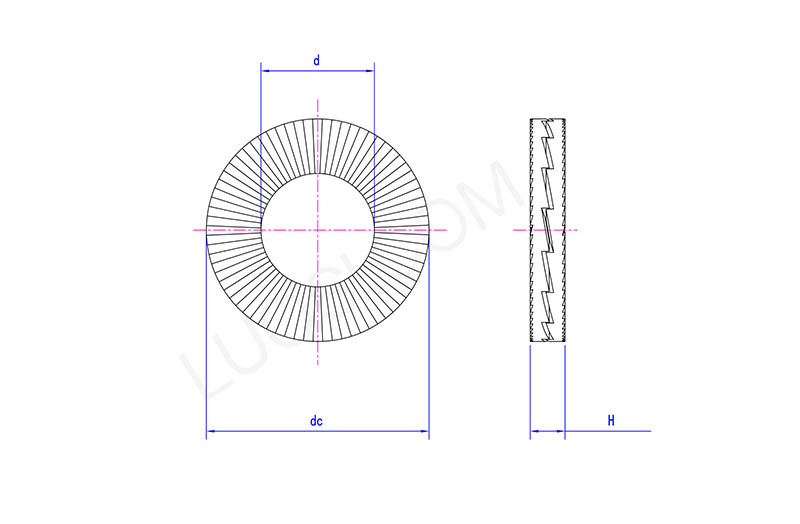

ma	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Voiko sitä käyttää uudelleen?

Kaksinkertaiset itselukkiutuvat suuret aluslevyt voidaan yleensä käyttää uudelleen. Laitteesta poistamisen jälkeen molemmat tiivisteen osat on tarkastettava perusteellisesti.

Uudelleenkäytön edellytykset: Jos sisärenkaan suuressa hampaan pinnassa ja ulkopuolen säteittäisissä hampaissa ei ole liiallista kulumista, näkyvää muodonmuutosta, halkeamia tai vaurioita, ne voidaan puhdistaa ja asentaa uudelleen.

Vaihtoa vaativa tilanne: Jos tarkastuksessa havaitaan selvää kulumista tai vaurioita, uusi aluslevysarja on vaihdettava välittömästi riittämättömän lukitusvoiman estämiseksi.
