Hex hitsausmutterit

Osta heti Xiaoguo® kuusiomutterit. Näiden muttereiden pohjassa on kolme tasaisesti jakautunutta hitsausuloketta. Virta on keskittynyt, hitsausydin on vakaa, eivätkä mutterit koskaan löysty hitsauksen jälkeen. Tämä estää tehokkaasti mutterin poikkeaman ongelman hitsausprosessin aikana.

Malli:JIS B1196-1.1-1982

Lähetä kysely

Tuotteen Kuvaus

Hex Weld Mutterit ovat DIN 929 -standardin mukaisia erikoiskiinnittimiä. Niissä on kuusikulmainen muoto ja kolme hitsausuloketta alareunassa (joissakin kohdistustappeja). Ne on kiinteästi kiinnitetty metallilevyihin vastuspistehitsauksella ja tarjoavat erittäin lujan sisäkierrereiän myöhempiä pulttiliitoksia varten. Niiden tärkein ominaisuus on, että ne eivät koskaan löysty hitsauksen jälkeen. Hex Weld Muttereja käytetään laajalti teollisuudessa, kuten autoissa, metallilevyissä ja muoteissa. Niitä käytetään myös paikoissa, joissa tavallisia muttereita ei voida käyttää tai joissa tarvitaan kiinteää ja pysyvää kierreliitäntää, joka toimii kiinteänä sisäkierteen liitoskohtana.

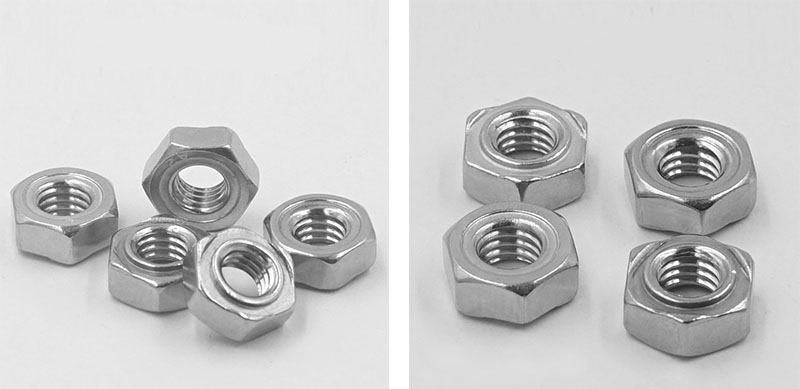

Hex Weld Nuts

Rakenteelliset ominaisuudet

Hex Weld Nut -muttereiden rakennesuunnittelu keskittyy kolmeen päätavoitteeseen: hitsauksen luotettavuus, paikannustarkkuus ja asennuksen helppous.

【1】 Kuusikulmainen muoto

（1）Muoto: Tavallinen kuusikulmio. Vastakkaisten sivujen mitat ovat DIN 929 -standardin mukaisia. Se voidaan kiristää tavallisella avoavaimella tai hylsyavaimella ilman erikoistyökaluja.

(2) Vastakkaisen sivun leveys: Eri spesifikaatioilla on erilaiset mitat. Esimerkiksi M6 on 11 mm, M8 on 14 mm ja M10 on 17 mm. Järjestä avaimelle riittävästi kosketusaluetta.

(3) Kokonaiskorkeus: Yleensä 0,8-1,0 kertaa kierteen nimellishalkaisija. Varmista kierteen kiinnityspituus ja varmista liitoksen lujuus.

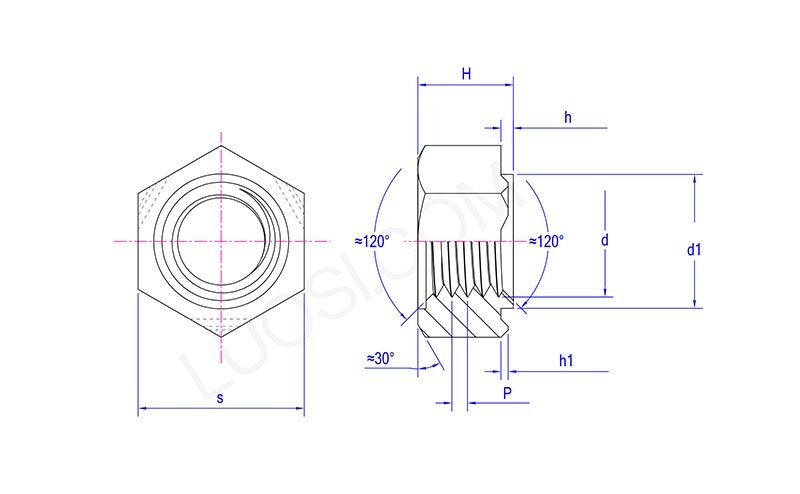

Hex Weld Nuts

ma	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

【2】 Alahitsausulokkeet

(1) Määrä: 3 kappaletta (tasaisesti jakautunut 120°). Kolme pistettä määrittävät tason varmistaen, että kuusiomutteri on tukevasti kosketuksessa perusmateriaaliin. Vaikka työkappaleen pinta on hieman epätasainen, luotettava hitsaus voidaan silti taata.

（2）Sijainti: Alapinnan reunassa hitsauksen vakauden parantamiseksi.

(3) Muoto: Pallomainen tai kartiomainen, sileä yläosa. Vastushitsauksen aikana virta keskittyy ja se priorisoi sulamisen ytimen muodostamiseksi.

(4) Korkeus: 0,5 - 1,0 mm (erityisarvot riippuvat teknisistä tiedoista ja levyn paksuudesta). Varmista tiivis kosketus pohjamateriaalin kanssa ja varmista riittävä sulamistilavuus.

【3】 Paikannusohjaintappi (pilotti, valinnainen rakenne)

(1) Ohjaustapin halkaisija: pienempi kuin työkappaleeseen esiporattu reikä (esim. M8 φ9,6mm tai φ11,6mm)

(2) Ohjaustapin korkeus: 1,5 ~ 2,5 mm (valitaan levyn paksuuden mukaan)

【4】Sisäinen kierre

(1) Kierretiedot: Metrinen karkea kierre M3 - M16 (saatavana hienokierre), Imperial UNC 1/4″ - 5/16″

(2) Kierteen tarkkuus: 6H (metrinen), 2B (imperial)

（3）Kierteen pituus: Varmista, että kierteen kiinnityspituus on riittävä

（4）Kierteen suunta: Sisääntulopäässä voi olla viiste
