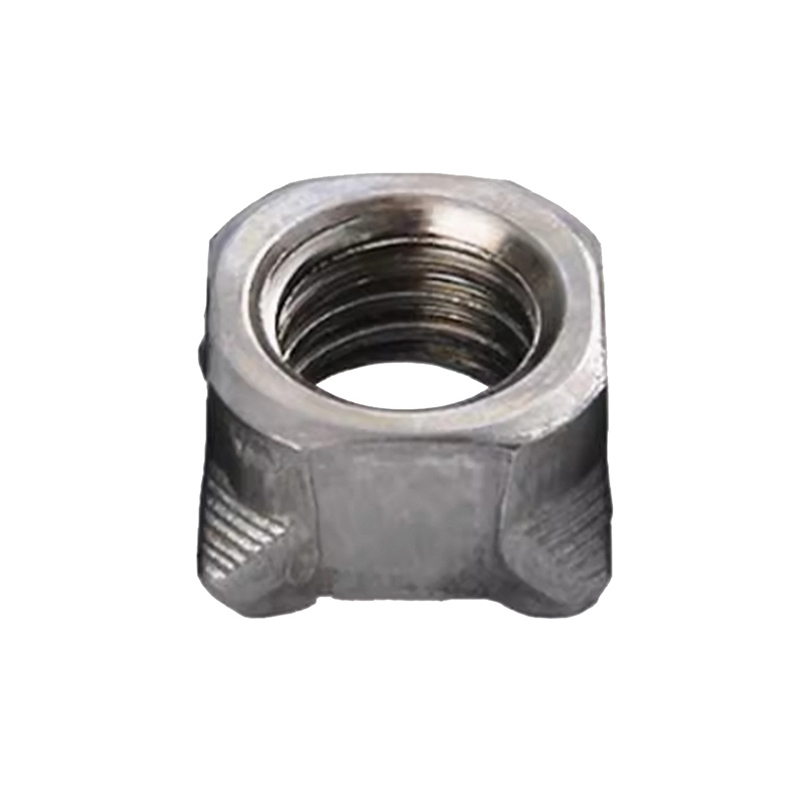

M10 neliöhitsattu mutteri

Xiaoguo® M10 Bulk Square Hitsatut mutterit on valmistettu yhteensopivaksi useiden hitsausparametrien kanssa, mikä mahdollistaa nopean kiinnityksen työkappaleeseen, lyhentää asennusaikaa ja parantaa yleistä työn tehokkuutta.

Malli:Q 371-1999

Lähetä kysely

Tuotteen Kuvaus

Laadunvalvonta

M10-neliöhitsatun mutterin laadunvalvonnan ydin on varmistaa, että mutterin fysikaaliset ominaisuudet täyttävät standardit ja että se voi muodostaa vahvan ja luotettavan hitsausliitoksen metallilevyn kanssa.

【1】 Noudata standardia

Ensimmäinen askel laadunvalvonnassa on asiaankuuluvien standardien noudattaminen. M10-neliöhitsattu mutteri noudattaa pääasiassa DIN 928 -standardia ja kotimaista autoteollisuuden standardia QC/T 863-2011.

M10 Square Welded Nut

【2】Raaka-aineiden laadunvalvonta

(1) Kemiallisen koostumuksen analyysi: Hitsauksen tehokkuuden avain on hiilipitoisuudessa, joka on säädettävä alle 0,25 %:n. Yleisimmin käytetty materiaali on vähähiilinen teräs.

（2）Pinnanlaadun tarkastus: Tarkista, onko raaka-aineiden pinnassa halkeamia, taitoksia tai muita vikoja, jotta varmistetaan myöhemmän kylmäpäättelyprosessin sujuva eteneminen.

【3】 Tuotantoprosessin laadunvalvonta

(1) Kylmäpään muotoilu: On varmistettava, että avaimen mitat, kuten M10-mutterin vastakkaisten sivujen leveys ja korkeus, vastaavat piirustusten ja DIN 928 -standardin vaatimuksia. Erityisesti on taattava pohjassa olevien neljän hitsausulokkeen korkeuden, muodon ja jakautumisasennon yhdenmukaisuus.

(2) Kierteityskäsittely: Jokaisen M10-neliöhitsatun mutterin kierteiden 100-prosenttinen tarkastus suoritetaan käyttämällä mittaharkoja sen varmistamiseksi, että ne täyttävät 6H-tarkkuusvaatimukset.

（3）Lämpökäsittely: Korkean lujuuden, kuten 8 tai 10, vaatimusten täyttämiseksi on suoritettava karkaisu- ja karkaisuprosessit, jotta mutterit voivat saavuttaa halutun lujuuden.

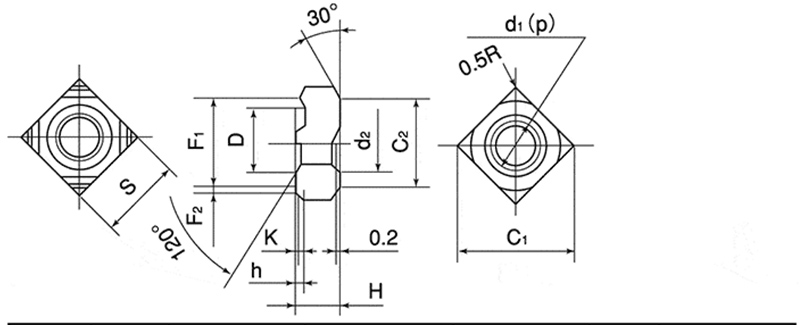

M10 Square Welded Nut

d	p	S		H		h		K	D
Nimellinen halkaisija	Piki	BasicDimension	Toleranssi	BasicDimension	Toleranssi	BasicDimension	Toleranssi	BasicDimenson (likimääräinen)	BasicDimension	Toleranssi
M4	0.7	9.0	0.0.2	3.2	±0,15	0.8	0.0.2	0.2	7.0	一0,1 一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

【4】 Tuotteen lopputarkastus

(1) Ulkonäön ja koon tarkastus: Silmämääräisen tarkastuksen tai automaattisen kuvaseulonnan avulla vialliset tuotteet, joissa on pintahalkeamia, purseet, ruoste jne., poistetaan. Avainten mitat tarkastetaan työkaluilla, kuten jarrusatulat ja mikrometrit, jotta ne ovat toleranssialueen sisällä.

（2）Mekaaninen suorituskykytesti: Neliömäisen hitsatun M10-mutterin on kestettävä standardin määrittelemä taattu kuormitus aiheuttamatta kierteen irtoamista tai katkeamista.

(3) Kovuustesti: Kovuus mitataan Rockwell- tai Vickers-kovuusmittarilla.

（4）Pintakäsittelyn tarkastus: Pintakäsittelyissä, kuten galvanointi ja Dacromet, pinnoitteen paksuus on testattava ja suolasuihkutestit on suoritettava säännöllisesti.
