M8 neliöhitsattu mutteri

Xiaoguo® Kiinasta toimittaa M8-neliöhitsatun mutterin, joka on käytettävissä näytetestausta varten. Sen neliön muotoinen muoto tekee siitä helpon kohdistamisen automaattisen tärisevän alustan syöttöjärjestelmän kanssa, ja se soveltuu nopeaan kokoonpanolinjaan.

Malli:Q 371-1999

Lähetä kysely

Tuotteen Kuvaus

(1) Tuotteen määritelmä

M8-neliöhitsattu mutteri on erityinen kiinnitin, jossa on neliön muotoinen muoto ja neljä hitsausuloketta alanurkissa. Se on kiinteästi kiinnitetty metallilevyyn vastuspistehitsauksella ja tarjoaa luotettavan sisäkierrereiän myöhempiä pulttiliitoksia varten. Tämä mutteri on DIN 928 -standardin mukainen ja on yksi yleisimmin käytetyistä hitsausmutterimäärityksistä teollisuudessa, kuten autoissa, kodinkoneissa ja maatalouskoneissa.

(2) pane standardit täytäntöön

M8-neliöhitsattu mutteri on valmistettu tiukasti DIN 928:2013-12 -standardin mukaisesti. Tämä standardi määrittelee mitat ja tekniset vaatimukset nelikulmaisille hitsatuille muttereille, joiden karkea kierre vaihtelee välillä M4 - M16 ja hienokierre 8 mm - 16 mm. Tuoteluokka on A. DIN 928 -standardi edellyttää, että hitsattuihin muttereihin käytetyn teräksen hiilipitoisuus on ≤0,25 % hyvän hitsaustehon varmistamiseksi.

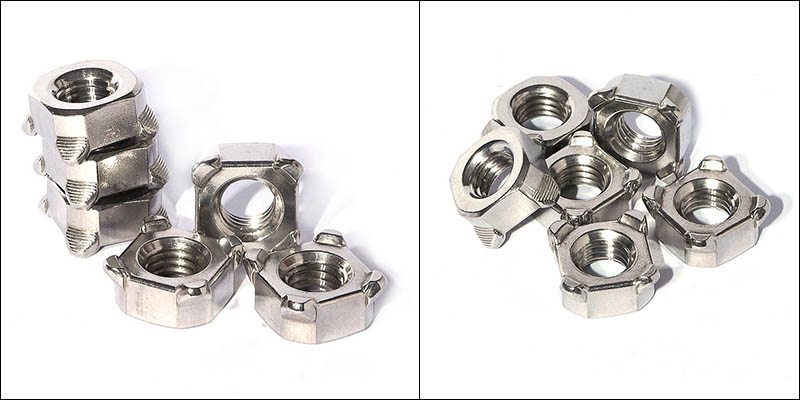

M8 Square Welded Nut

Hitsausprosessin parametrit

Hitsausparametrit ovat keskeinen tekijä hitsauksen laadun varmistamisessa. Neliömäisen M8-mutterin hitsausparametrit on säädettävä pohjalevyn materiaalin ja sen paksuuden jne. mukaan. Seuraavat ovat vertailuparametreja tyypillisissä työolosuhteissa:

（1）Hitsausvirta

Suositeltu arvo on 5 000 - 8 000 A

Pienikokoisten muttereiden (kuten M4-M6) virtaa voidaan säätää välillä 3000 - 5000 A; keskikokoisille (M8-M10), esimerkiksi M8 neliöhitsausmutteri, hitsausvirta on 5000 - 8000 A; suurikokoisille (M12 ja enemmän), se tarvitsee 8000 - 10000 A

(2) Elektrodin paine

Suositeltu arvo on 2,5 - 4,0 kN

Paineen pitäisi saada useita ulkonemia litistetyiksi tasaisesti noin 1/3 ennen virran kytkemistä. Jos paine on liian korkea, ulkonemat voivat litistää ennenaikaisesti; jos se on liian alhainen, se voi aiheuttaa roiskeita.

(3) Hitsausaika

Suositeltu arvo on 8 - 15 sykliä (noin 0,16 - 0,3 sekuntia)

Hitsausaika on lyhyempi kuin pistehitsaus samassa hitsauspisteessä. Kun olet määrittänyt sopivan elektrodin paineen ja virran, säädä se tyydyttävien hitsauspisteiden saamiseksi.

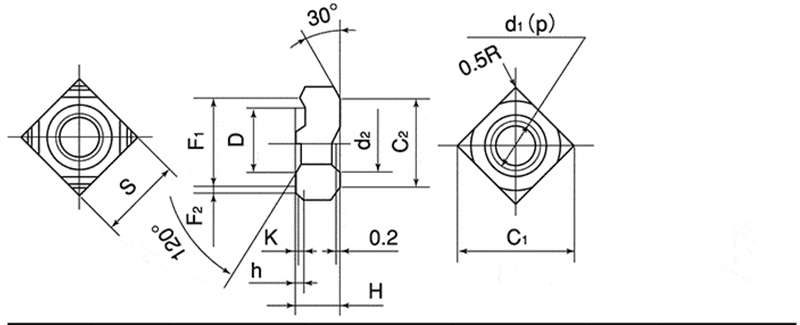

M8 Square Welded Nut

d	p	S		H		h		K	D
Nimellinen halkaisija	Piki	BasicDimension	Toleranssi	BasicDimension	Toleranssi	BasicDimension	Toleranssi	BasicDimenson (likimääräinen)	BasicDimension	Toleranssi
M4	0.7	9.0	0.0.2	3.2	±0,15	0.8	0.0.2	0.2	7.0	一0,1 一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

Laaduntarkastus

Mutterien hitsauslujuuden varmistamiseksi on suoritettava hitsauksen jälkeinen laatutarkastus. Päämenetelmiä ovat:

（1）Vääntömomentti: Aseta yhteensopiva pultti hitsattuihin mutteriin ja käytä määritettyä vääntömomenttia momenttiavaimella. Jos M8-neliöhitsattu mutteri ei pyöri eikä hitsauskohta ole repeytynyt, sen katsotaan olevan kelvollinen.

(2) Työntövoimatesti: Käytä aksiaalista työntövoimaa hitsattuihin mutteriin ja kirjaa suurin murtokuorma yleisellä testauskoneella. Murtuman tulee tapahtua perusmateriaalissa.

（3) Silmämääräinen tarkastus: Suorita silmämääräinen tarkastus nähdäksesi, ovatko mutterit vinossa, ovatko ne täysin kosketuksissa levymateriaaliin ja mahdollisten roiskeiden tai halkeamien varalta. Samanaikaisesti käytä mittaristoa tarkistaaksesi, ovatko kierteet vääntyneet hitsauksen vuoksi.
