Neliömäiset projektiohitsausmutterit

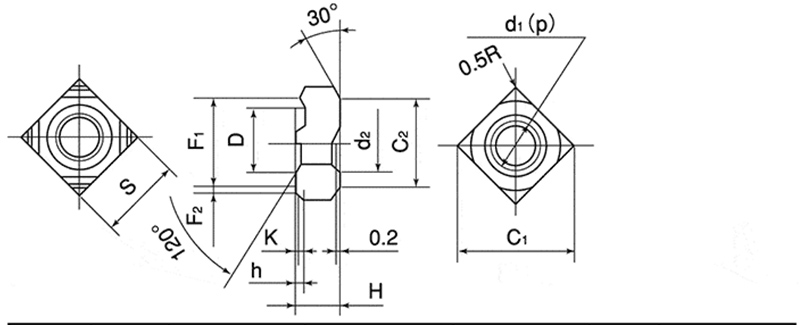

Rakenteelliset ominaisuudet

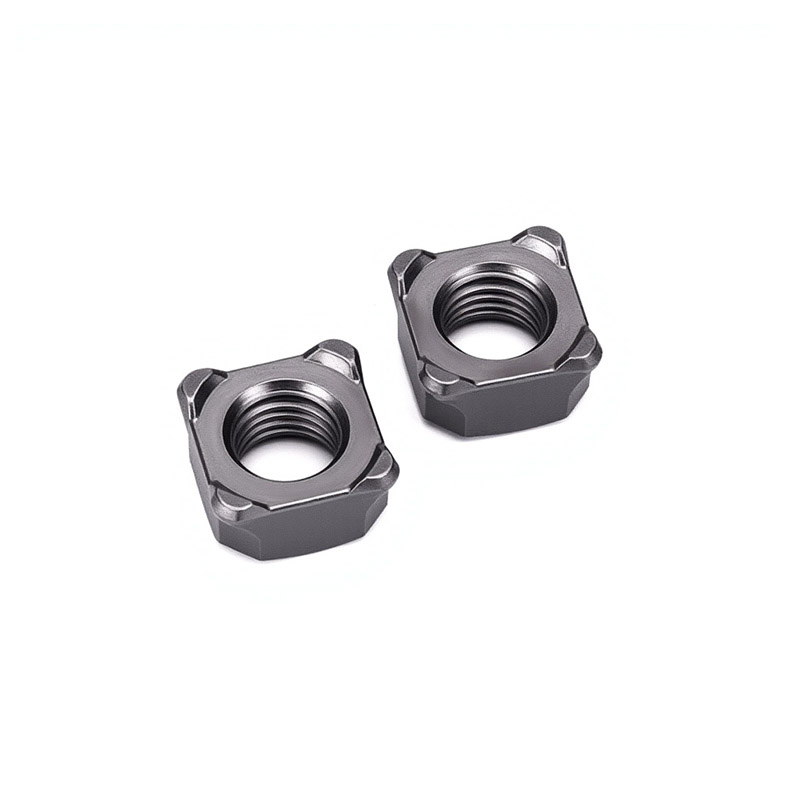

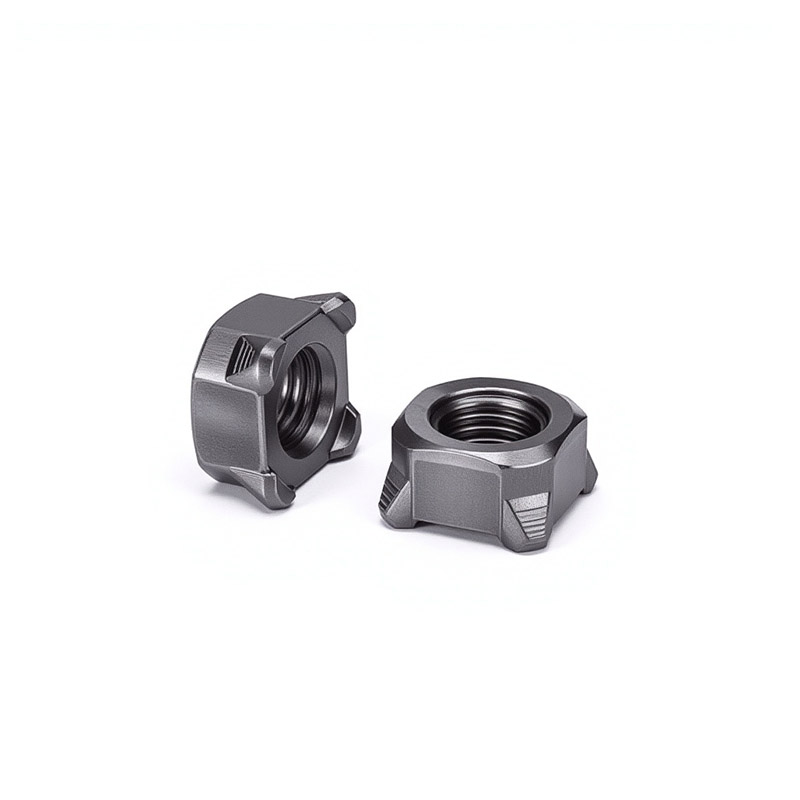

Neliömäiset hitsausmutterit on neliömutteri, jonka alaosassa on useita hitsausulokkeita. Sen rakennesuunnittelu keskittyy kolmeen päätavoitteeseen: hitsauksen luotettavuus, tarkka asemointi ja kääntymisen estokyky.

【1】 Neliömäinen pohja

(1) Muoto: Täydellinen neliö, jonka kaikki neljä sivua ovat yhtä pitkiä ja kaikki neljä kulmaa suorassa kulmassa. Se voi automaattisesti estää pyörimisen, kun se sopii työkappaleen neliömäiseen reikään.

(2) Reunan leveys: Esimerkiksi M8 on 14 mm, M10 on 17 mm. Se tarjoaa riittävän painetta kantavan alueen estämään mutterien juuttumisen perusmateriaaliin hitsauksen aikana.

(3) Paksuus (korkeus): Yleensä 6-10 mm. Se varmistaa riittävän kierteen kiinnityspituuden liitoksen lujuuden takaamiseksi.

【2】 Hitsausprojektitoimenpiteitä

(1) Määrä: Jaettu neljän pisteen symmetrisesti tasaisen virran ja tasapainoisen hitsausytimen varmistamiseksi

(2) Sijainti: Alapinnan neljässä kulmassa, lähellä reunaa hitsauksen vakauden parantamiseksi

(3) Muoto: Pallomainen tai kartiomainen yläosa, sileä yläosa

(4) Korkeus: 0,5 ~ 1,2 mm, jotta varmistetaan tiivis kosketus pohjamateriaaliin

Leveys/halkaisija: Noin 1,5 ~ 2,5 mm

【3】Sisäinen kierre

(1) Kierremääritys: Metric M4 - M16, Imperial #6 - 5/8″. Muodostaa irrotettavan liitoksen vastaavilla pulteilla.

(2) Kierteen tarkkuus: 6H (metrinen), 2B (imperial). Varmistaa hyvän sovituksen neliömäisten hitsausmutterien ja pultin välillä.

（3）Kierteen pituus: Tarjoaa riittävän kierteen kiinnityspituuden.

(4) Kierteen suunta: Sisääntulopäässä voi olla viisteitä pultin helpottamiseksi.

Usein kysytyt kysymykset

(1) Mihin hitsausmenetelmään neliömäiset hitsausmutterit sopivat? Mitkä ovat parametrit?

Yleisimmin käytetty menetelmä on vastusprojektiohitsaus. Otetaan esimerkkinä vähähiilisen M8-teräsmutterin hitsaus 1,5 mm:n vähähiiliseen teräslevyyn. Referenssiparametrit ovat: virta 8–11 kA, elektrodin paine 2,5–4,0 kN, hitsaustaajuus 8–15 jaksoa (noin 0,16–0,3 sekuntia).

（2) Mitä standardeja nelikulmaiset projektiohitsausmutterisi ovat?

Noudatamme tiukasti DIN 928:a (saksalainen standardi, laajimmin käytetty maailmanlaajuisesti), ASME B18.1 (amerikkalainen standardi) ja GB/T 13681.2 (Kiinan kansallinen standardi).

（3）Miten varmistetaan mutterien hitsausteho?

Hitsaussuorituskyvyn ydin on, että hiilipitoisuuden tulee olla ≤ 0,25 %. Suoritamme jokaiselle raaka-aineerälle spektrianalyysin varmistaaksemme, että kemiallinen koostumus on pätevä. Samanaikaisesti ulkonemien korkeutta ja muotoa valvotaan tiukasti toleranssialueella.
