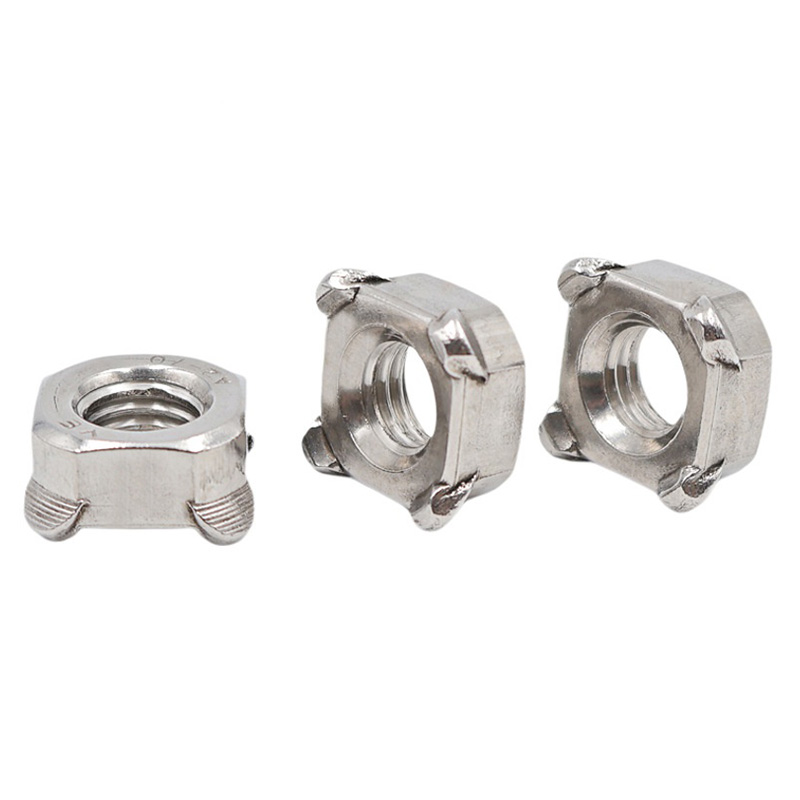

M8 Neliömäinen hitsausmutteri

Jos etsit ammattikäyttöön tarkoitettuja kiinnikkeitä, Xiaoguon® uusin M8-neliöhitsausmutteri voi olla ihanteellinen valinta. Se sopii levyn takapuolelle. Ulkoisia kiinnikkeitä asennettaessa ei tarvitse koskettaa takapuolta. Se soveltuu erityisesti suljettuihin koteloihin.

Malli:Q 371-1999

Lähetä kysely

Tuotteen Kuvaus

Vakio- ja avaimen mitat

M8-neliöhitsausmutteri on valmistettu tiukasti DIN 928:2013-12 -standardin mukaisesti. Tämä standardi määrittelee mitat ja tekniset vaatimukset nelikulmaisille hitsausmuttereille, joissa on karkeakierteet M4-M16 ja hienokierteet 8-16 mm. Tuoteluokka on A-luokka.

Parametri	Arvo (mm)	Toleranssi
Langan erittely	M8 × 1,25	-
Reunan leveys (s/sw)	14 mm	±0,3
Diagonaalin leveys (e)	18 mm	±0,6
Kokonaispaksuus (m1/h)	6,5 mm	±0,3
Pään halkaisija (dk)	12,8 mm	-
Ulkoneman korkeus	1,0 mm	±0,1
Kovera pistekulma	45°	±5°

M8 Square Weld Nut

Rakenteellinen tyyppi

M8-neliöhitsausmutteri on jaettu kahteen tyyppiin sen mukaan, onko siinä asemointitappi vai ei: tapittomaan tyyppiin ja tapilla varustettuun tyyppiin.

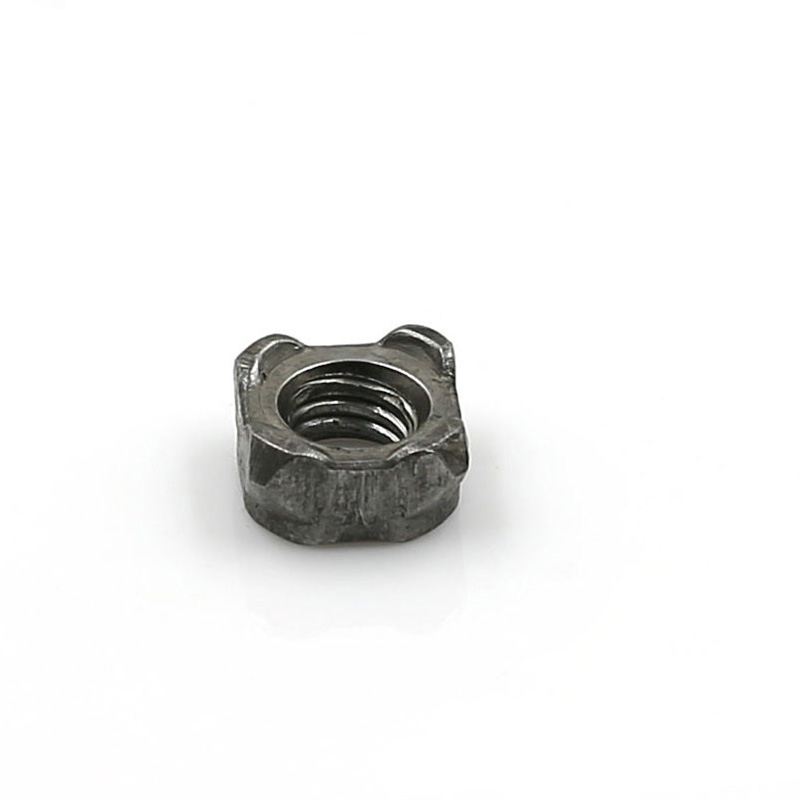

(1) Ei-pilotoitu

Kuvaus:

Neliön muotoinen, vastakkaisten sivujen leveys 14 mm. Pohjapinnassa on neljä puolipallon muotoista hitsausuloketta tasaisesti neljässä kulmassa ilman ohjaustappeja. Pohjapinta on tasainen, spesifikaatio M8 × 1,25 ja tarkkuus 6H.

Toimintaperiaate:

Hitsauksen aikana kohdistus tapahtuu alaelektrodin kohdistustappien tai työkappaleen neliömäisten reikien avulla. Neljä ulkonemaa sulavat samanaikaisesti vastushitsauksen aikana muodostaen yhtenäisen hitsiytimen.

Sovellettavat skenaariot:

Kun työkappaleen neliömäisessä reiässä on jo M8-neliöhitsausmutteri tai kun paikoitus on luotettava,

manuaalista tai puoliautomaattista hitsaustekniikkaa voidaan käyttää.

Tämä sopii kustannusherkkään sovelluksiin, joissa paikannustarkkuuden vaatimukset ovat alhaiset.

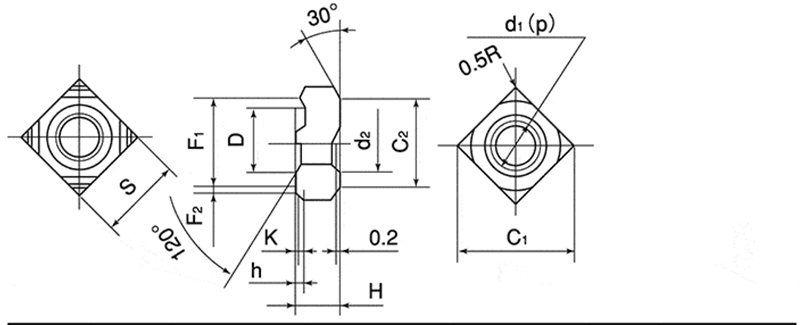

M8 Square Weld Nut

d	p	S		H		h		K	D
Nimellinen halkaisija	Piki	BasicDimension	Toleranssi	BasicDimension	Toleranssi	BasicDimension	Toleranssi	BasicDimenson (likimääräinen)	BasicDimension	Toleranssi
M4	0.7	9.0	0.0.2	3.2	±0,15	0.8	0.0.2	0.2	7.0	一0,1 一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

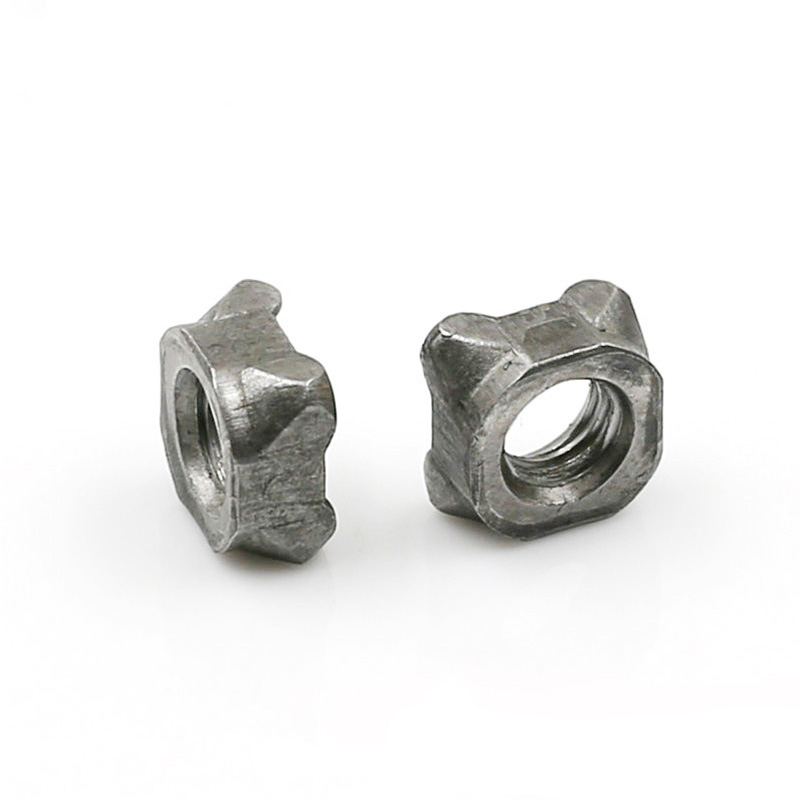

(2) Pilotoitu

Kuvaus:

Muoto on neliö, ja vastakkaisten sivujen leveys on yleensä 14 mm. Alapinnan neljä kulmauloketta yhdessä keskiohjaintapin kanssa ovat mukana. Ohjaustapin halkaisija on tyypillisesti 9,6 mm tai 11,6 mm (asiakkaan vaatimuksista riippuen). Ohjaustapin korkeus on 1,5 mm, 2,0 mm tai 2,5 mm, mikä vastaa pohjamateriaalin paksuutta. Kierre on M8 × 1,25, tarkkuus 6H.

Toimintaperiaate:

Ohjaustappi työnnetään työkappaleen esiporattuun asemointireikään, jotta saavutetaan tarkka paikoitus ja estetään M8-neliöhitsausmutterin siirtyminen hitsauksen aikana. Samalla ohjaustappi estää tehokkaasti hitsausroiskeiden pääsyn kierrereikään jossain määrin.

Sovellettavat skenaariot:

Automatisoitu robottihitsauslinja (korkeilla paikannusvaatimuksilla)

Kun työkappaleessa ei ole neliömäisiä reikiä ja se on sijoitettu vain pyöreiden reikien avulla

Käyttökohteet, joissa hitsauskuonaa on estettävä tukkimasta kierteitä
