Metrinen ruuvi vastusprojektiohitsaukseen

Metrinen ruuvi vastusprojektiohitsaukseen on erityisesti suunniteltu vastuspistehitsaukseen. Pohjassa olevat pienet ulkonemat sulavat hitsausprosessin aikana muodostaen kiinteän sidoksen metallipintaan. Xiaoguo® Companylla on runsaasti varastoja saatavilla.

Malli:BS 7670-1-2004

Lähetä kysely

Tuotteen Kuvaus

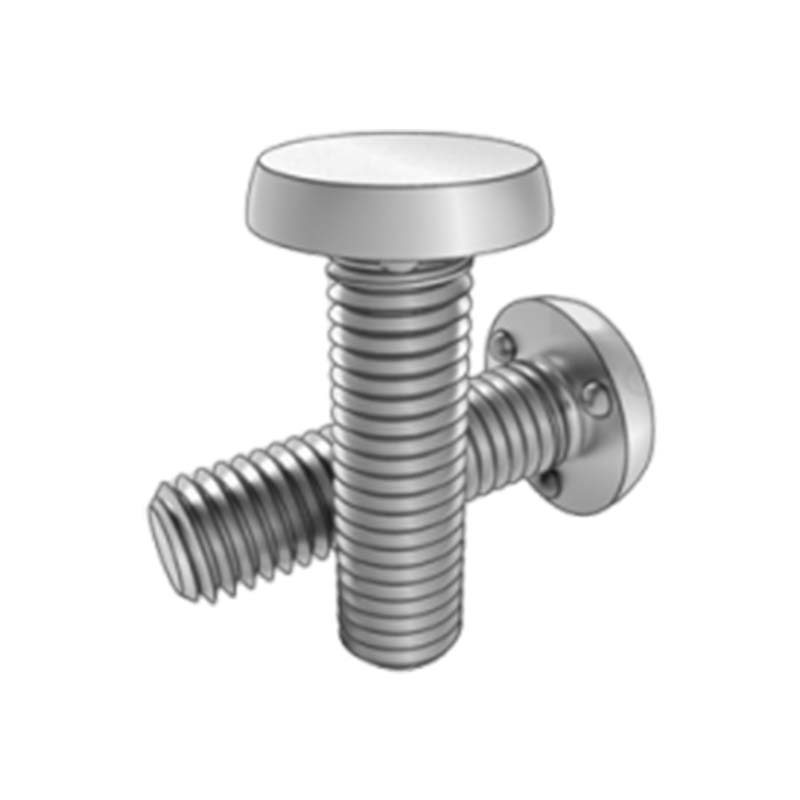

Metrinen ruuvi vastusprojektiohitsaukseen koostuu pääasiassa ruuvin rungosta ja päästä, jossa on erityinen ulkonemarakenne. Ruuvin runko-osassa on standardit metriset kierteet, mikä on kätevää sovittaa vastaaviinpähkinättai komponentteja, joissa on sisäkierteet.

Tuotteen parametrit

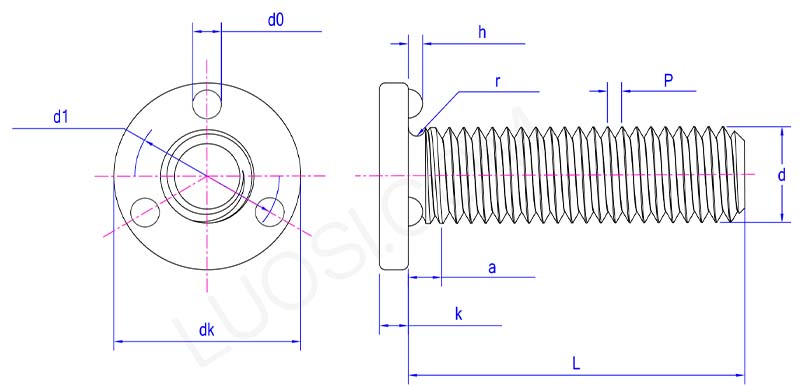

metric screw for resistance projection welding parameter

ma	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
a max	1.25	1.75	2	2.5	3.13	3.75	4.38
dk max	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk min	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k max	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k min	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 max	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 min	4.5	6	7.5	9	12	15	18
d0 max	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 min	0.9	1.2	1.5	1.8	2.4	3	3.6
h max	0.55	0.7	0.85	1	1.3	1.6	1.9
h min	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r max	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Tuotteen ominaisuudet

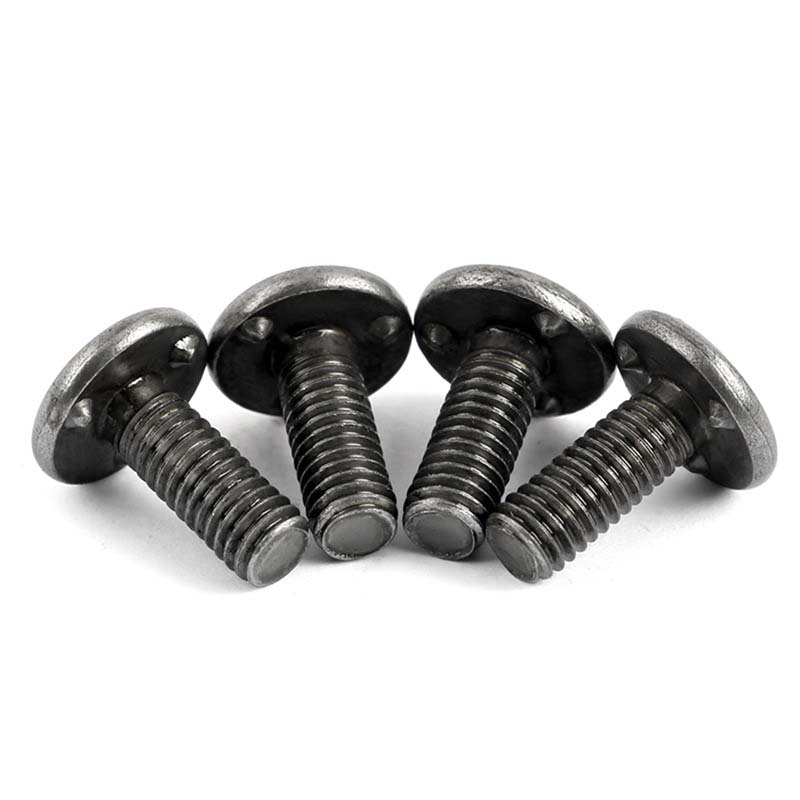

Metrinen ruuvi vastusprojektiohitsaukseen on ainutlaatuiset ulkonemat päässä. Näillä ulkonemilla on säännöllinen muoto ja yhtenäinen koko. Hitsauksen aikana ne voivat keskittää virran tarkasti, mikä varmistaa vakaan ja luotettavan hitsausprosessin ja parantaa merkittävästi hitsauksen laatua. Ulkonemiin kohdistuvan keskitetyn voiman ansiosta hitsausprosessilla on suhteellisen pieni lämpövaikutus työkappaleen muihin osiin.

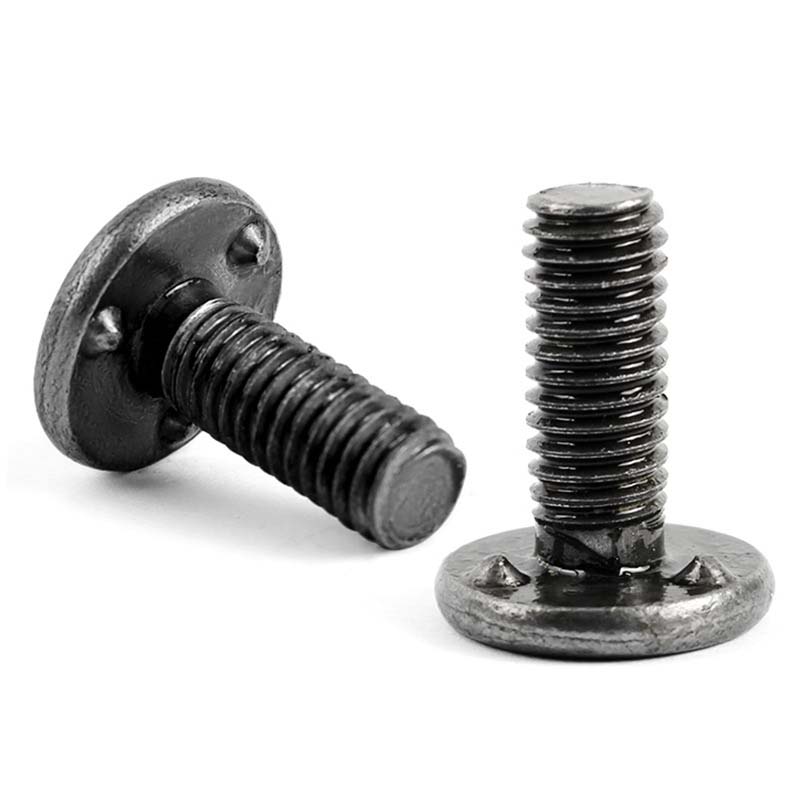

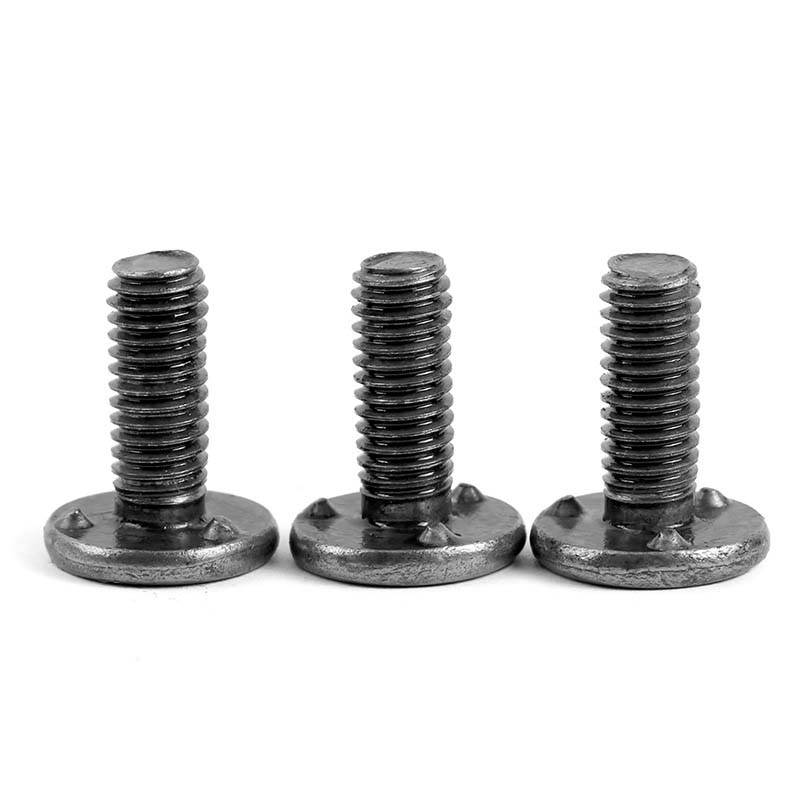

Näissä metrisissä ruuveissa on kolme pientä ulkonemaa pään lähellä. Paina ne metalliin hitsauspistoolilla. Ulokkeet keskittävät lämmön välittömästi sulattaen pisteen ja aiheuttaen ruuvin pään sulamisen pintaan. Tämä luo nopeasti vahvan, uppoasennetun kierrepisteen.

Perinteiseen hitsaukseen verrattuna projektiohitsausruuvi vaatii erityisen hitsauspistoolin, mutta se on puhtaampi / nopeampi kuin kaarihitsausnastat. Suojakaasua tai keraamisia välilevyjä ei tarvita. Pistokehitsauksella voidaan ohjata tarkasti hitsauspisteitä, mikä varmistaa tasaisen tuloksen joka kerta.

Resistanssiprojektiohitsauksen metristä ruuvia voidaan käyttää LVI-putkistojen huolto-ovissa. Käytä niitä vastuspistehitsaukseen, jolla saavutetaan pysyvä lukitus. Hitsaa M4-ruuvit aukon ympärille. Kiinnitä tarkastusluukku lukkolevyllä. Kierteet eivät löysty, kun suodatin vaihdetaan neljännesvuosittain. Vähennä huoltotöitä 90 %.
