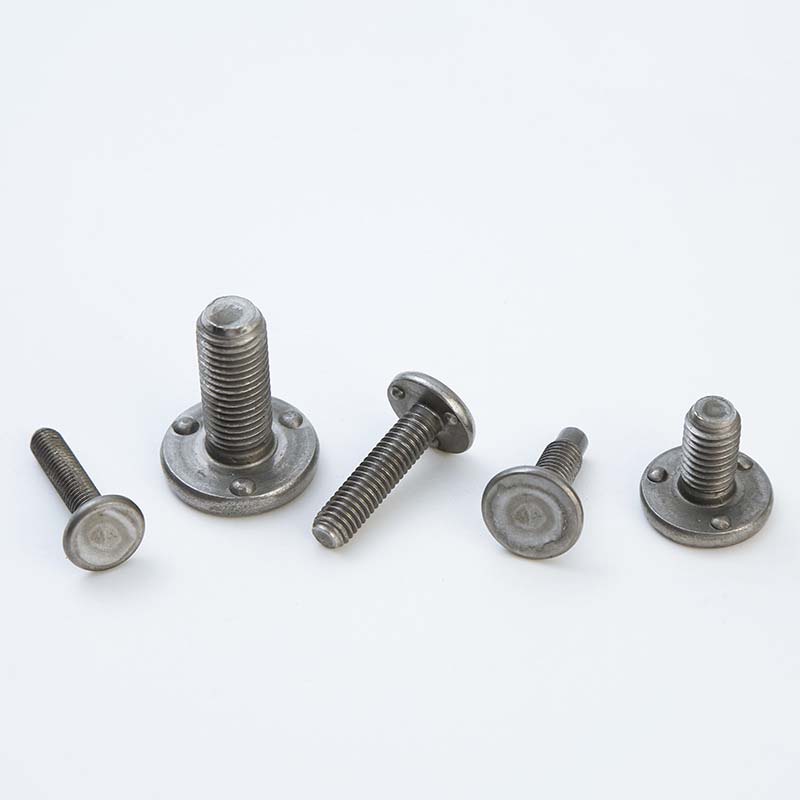

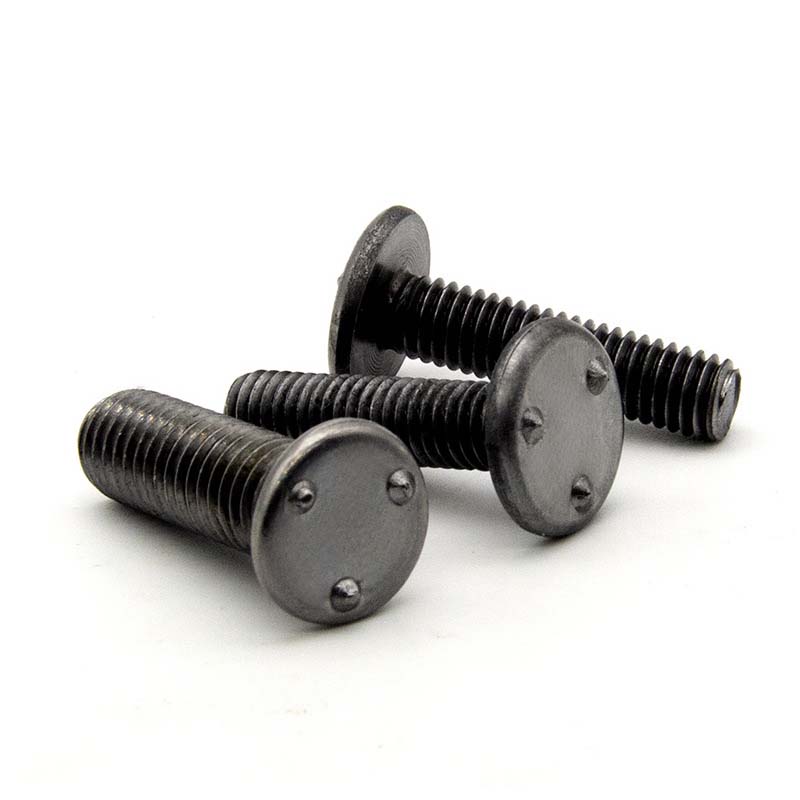

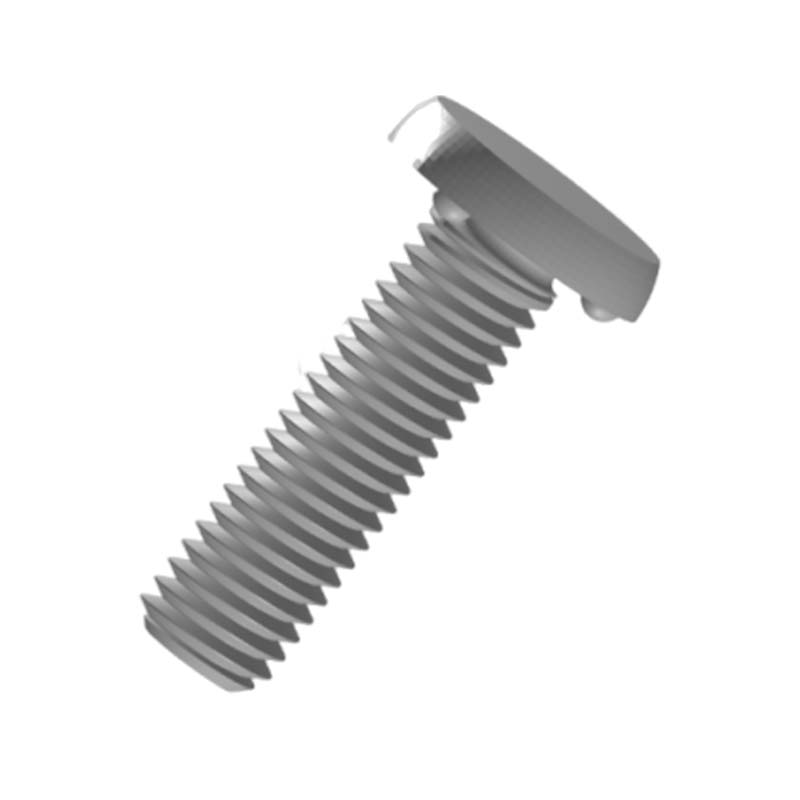

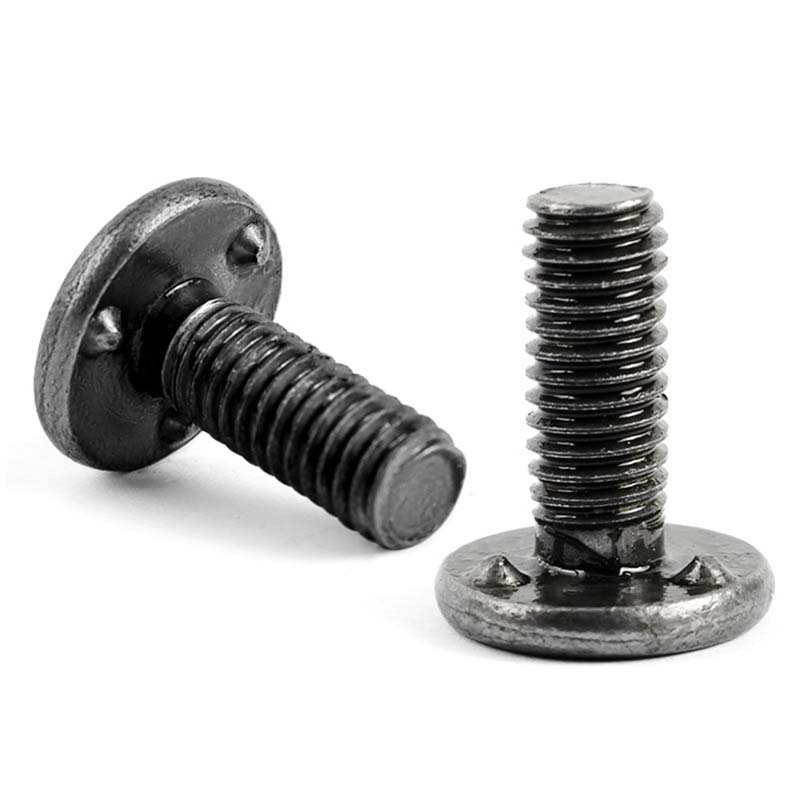

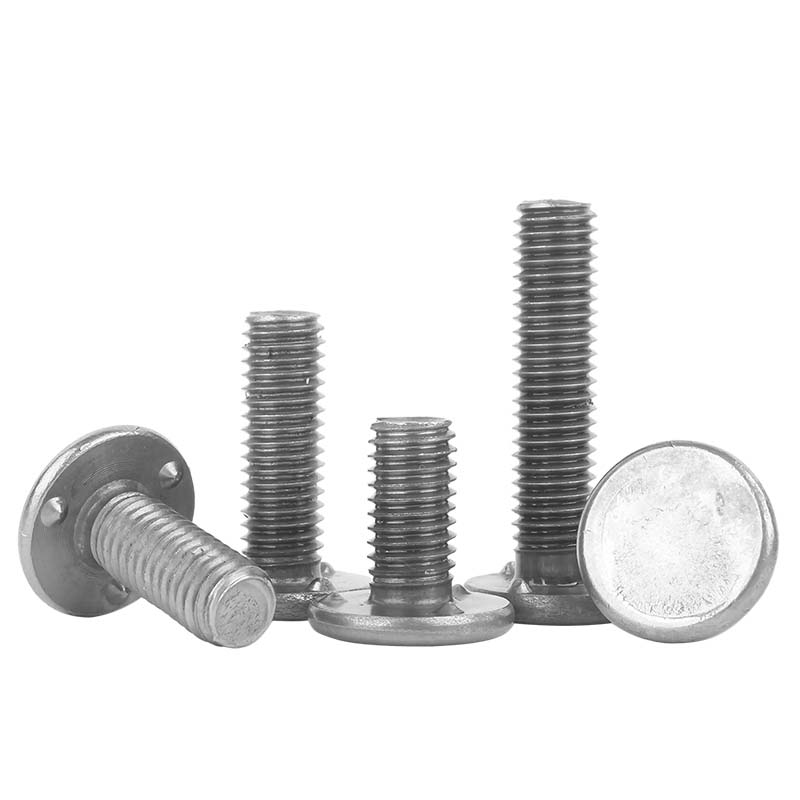

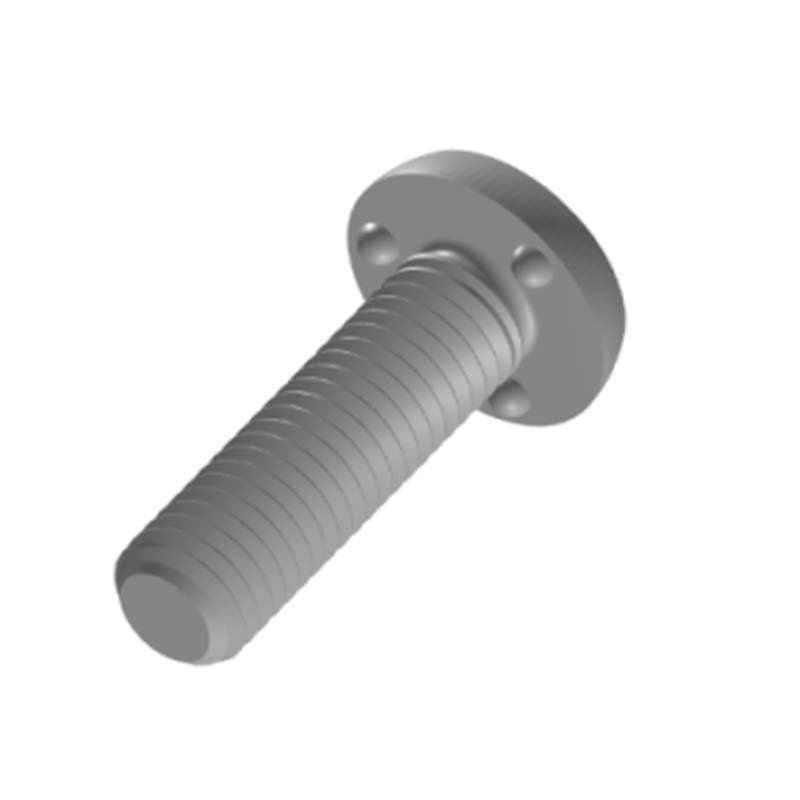

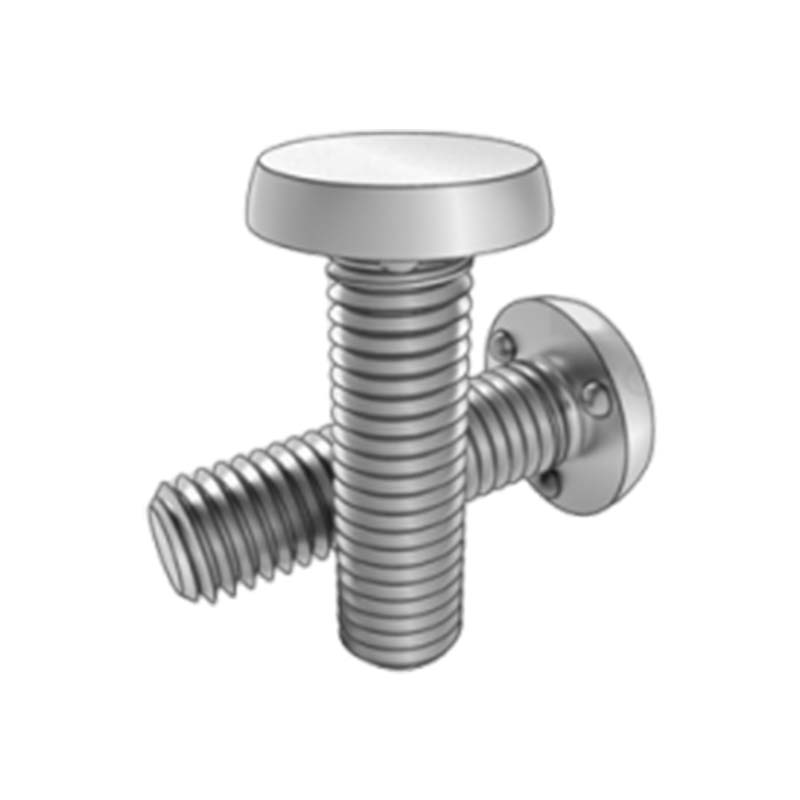

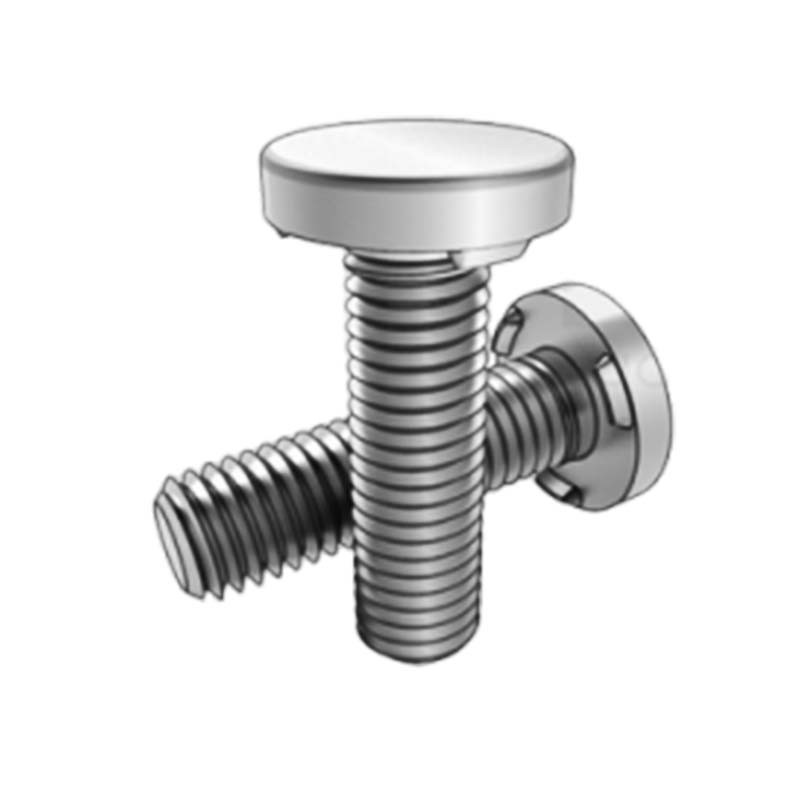

Pyöreän pään projektiohitsausruuvi

Pyöreäpäiset projektiohitsausruuvit voidaan hitsata tiukasti metallipintaan, kierteet ylhäällä, ja niitä voidaan käyttää muiden komponenttien liittämiseen. Ne sopivat mekaanisiin laitteisiin, teräsrunkoon tai teollisuuspaneeleihin. Xiaoguo® on kiinnittimien valmistaja, jolla on yli kymmenen vuoden kokemus ja täydellinen vientipätevyys.

Malli:Q 198-2012

Lähetä kysely

Tuotteen Kuvaus

Pyöreäpäiset ulokehitsausruuvit koostuvat kierretangosta ja suuremmasta laipasta. Kierretangon osassa on vakiokierteet ja se sopii tiukasti vastaavan mutterin kanssa. Tavallisten pulttien kantoihin verrattuna se on suurempi, paksumpi, yleensä pyöreä ja sen pinta on sileä.

Ominaisuudet ja sovellukset

Pyöreäpäisen projektiohitsausruuvin näkyvin ominaisuus on sen vahva hitsaus ja erinomainen liitoksen vakaus. Hitsausprosessin kautta pultit voidaan yhdistää tiukasti hitsaukseen, jolloin muodostuu erittäin vakaa liitos, mikä vähentää merkittävästi löystymisriskiä. Sen suuri laippa voi lisätä kosketuspinta-alaa hitsauksen kanssa. Mutteria kiristettäessä paine voidaan jakaa tasaisesti, jolloin vältetään liiallinen paine hitsin pintaan ja estetään hitsin vaurioituminen tai muodonmuutos.

Tässä hitsausruuvissa on laippalevy. Laippalevyn muoto ja koko on suunniteltu huolellisesti ja reunoilla on mahdollisesti tietty kaarevuus tai erikoisrakenteita. Hitsauksen aikana se tarttuu paremmin hitsaukseen ja parantaa hitsausvaikutusta. Kierteen käsittelytarkkuus on korkea, ja se sopii tiukasti mutterin kanssa varmistaen kiristysvaikutuksen asennuksen jälkeen. Kokonaisrakenne mahdollistaa pultin tehokkaan voiman siirtämisen hitsaukseen jännityksen alaisena.

Autoteollisuudessa projektiohitsausruuvia käytetään laajalti. Auton alustan valmistuksessa siihen kiinnitetään usein erilaisia jousitusjärjestelmän komponentteja. Esimerkiksi liitettäessä ripustustankoja, iskunvaimentimia jne. alustarunkoon ne hitsataan ensin vastaaviin kohtiin rungossa ja sitten asennetaan jousituskomponentit pulttien kierteillä.

Pyöreäpäistä projektiohitsausruuvia käytetään keittiökalusteiden valmistuksessa. Keittiökalusteiden, kuten kaupallisten suurten liesien, uunien, astianpesukoneiden ja muiden laitteiden valmistusprosessissa niitä käytetään. Esimerkiksi asennettaessa komponentteja, kuten kaupallisten liesien lieden runkoa ja uunien sisähyllyjä, voidaan nämä komponentit kiinnittää turvallisesti laitteen päärunkoon hitsaamalla ne yhteen.

Tuotteen parametrit

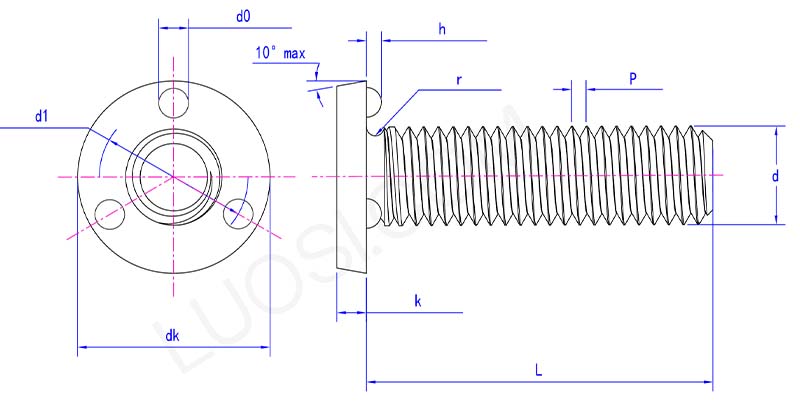

Round head projection weld screws parameter

ma	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4
