Alihitsattu projektioruuvi

Xiaoguo®-tehtaan valmistamat alahitsausruuvit on suunniteltu erityisesti haastaviin hitsaustöihin. Valmistuslaitoksissa niitä käytetään yleisesti suurten komponenttien, kuten moottorin osien tai runko-osien, kiinnittämiseen. Ne noudattavat QC/T 598-1999 -toteutusstandardia.

Malli:QC/T 598-1999

Lähetä kysely

Tuotteen Kuvaus

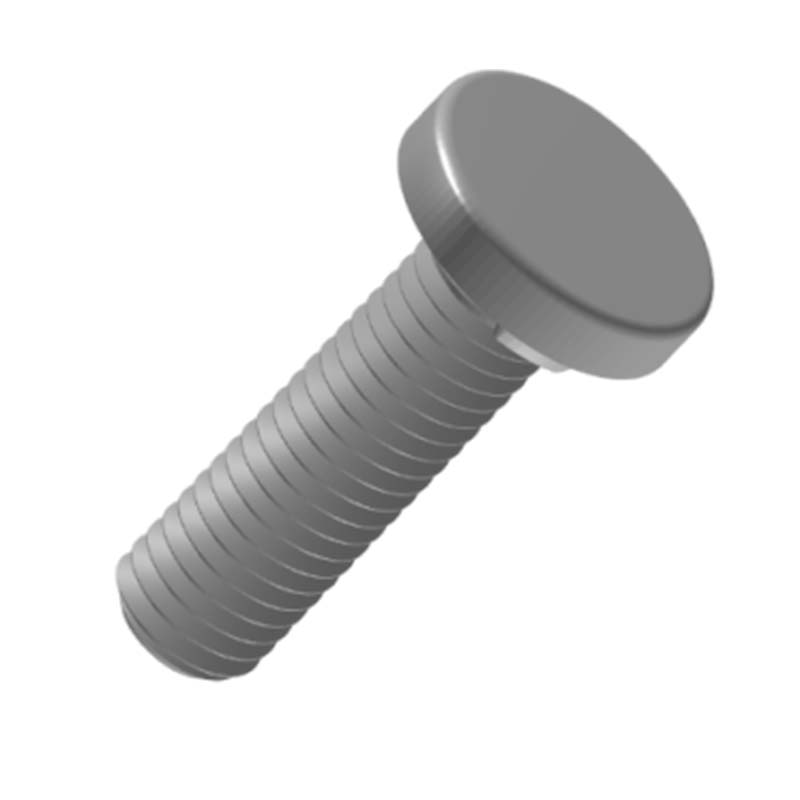

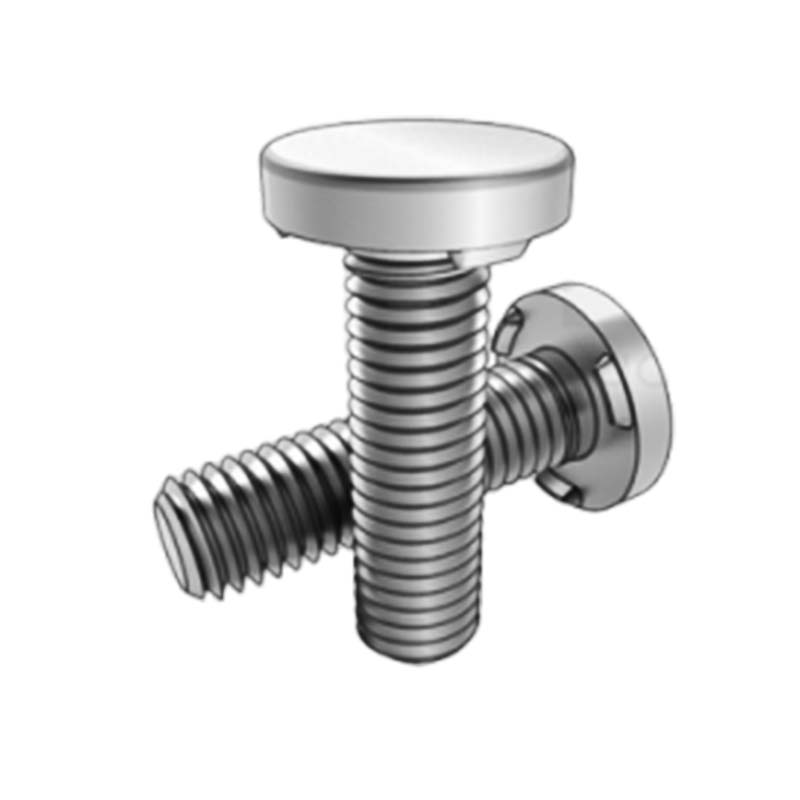

Alihitsausruuvin pää on pyöreän levyn muotoinen, yksinkertainen ja säännöllinen; ruuvi on suora ja pinnassa on tasaiset ja jatkuvat kierteet, joita käytetään yhdessä muttereiden ja muiden komponenttien kanssa kiristyksen saavuttamiseksi. Kokonaissuunnittelu on yksinkertainen ja käytännöllinen.

Sovellukset

Tätä allehitsattua ruuvia käytetään yleisessä mekaanisessa asennuksessa. Esimerkiksi laitteita, kuten työstökoneita ja maatalouskoneita, käytetään kotelon, pohjan ja ei-kriittisten voimansiirtokomponenttien yhdistämiseen. Niiden vakaus varmistaa laitteiden sujuvan toiminnan.

Alihitsausruuvia käytetään huonekaluteollisuudessa. Pöytien, tuolien ja kaappirunkojen asennuksen aikana kiinteät paneelit ja rungot kiinnitetään tukevasti. Pyöreät päät eivät ole ulkonevia, välttäen naarmuja ja varmistavat päivittäisen käytön turvallisuuden ja esteettisyyden. Niitä voidaan käyttää myös rakennusten korjaamiseen. Tilapäiset rakennukset, kevyet teräsrakenteet tai ovien ja ikkunoiden kiinnitys sekä aidat voidaan liittää näillä menetelmillä nopeasti vastaamaan perustusten kantavuuden ja asennuksen vaatimuksia.

Projektiohitsausruuvi on tiukasti hitsattu ja siinä on vakaa liitos. Hitsausmenetelmän avulla,pulttivoidaan yhdistää tiiviisti hitsatun osan kanssa muodostaen erittäin vahvan liitoslujuuden. Se löystyy harvemmin kuin tavalliset pulttiliitokset. Ne lisäävät kosketuspinta-alaa hitsatun osan kanssa. Mutteria kiristettäessä ne voivat jakaa painetta tasaisemmin ja vähentää painetta hitsatun osan pintaan, mikä estää hitsatun osan vaurioitumisen tai muodonmuutosten.

Tuotteen parametrit ja ominaisuudet

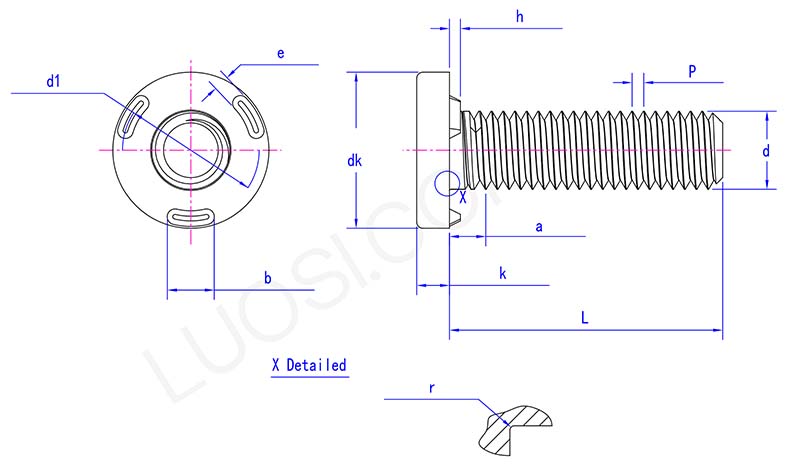

projection underweld screw parameter

ma	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk max	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
ja max	2.25	2.75	2.25	2.75
ja min	1.75	2.25	1.75	2.25
b max	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h max	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 max	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r max	0.6	0.7	0.9	1.2
a max	3.2	4	5	5

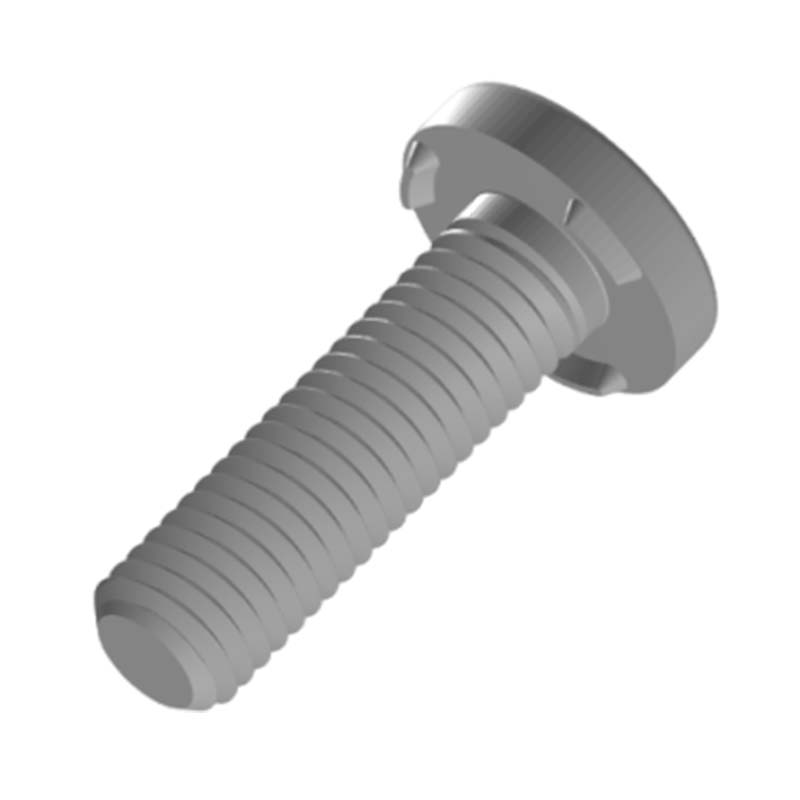

Alihitsatun projektioruuvin rakenne on erittäin vakaa. Pyöreä pää on yhdistetty pystysuoraan ruuviin muodostaen tiukan istuvuuden. Voiman alaisena se voi jakaa paineen tehokkaasti, eikä se todennäköisesti väänny tai katkea, mikä varmistaa liitoksen luotettavuuden. Toiminnassa voidaan käyttää tavallisia avaimia ja muita työkaluja. Erikoisvarusteita ei tarvita. Asennus ja purkaminen on suhteellisen helppoa, joten se on kätevä myöhempää huoltoa ja säätöä varten.
