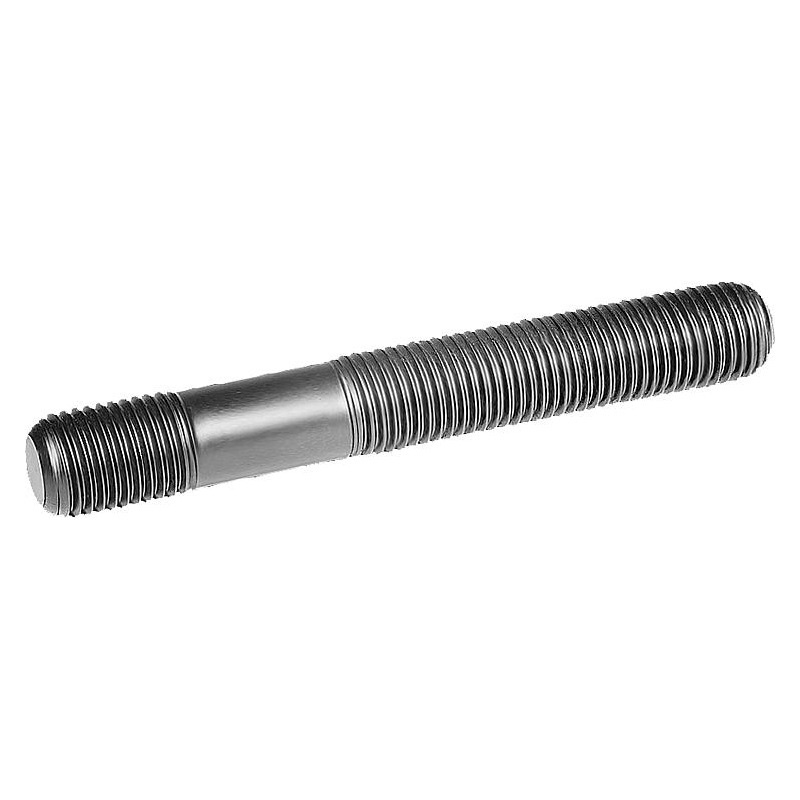

Karkeat tangon kaksinkertaiset nastat hienolla nousulla

Karkeat napaiset kaksoisnastat, joissa on hienojakoisuus, sopivat tilanteisiin, joissa vaaditaan lujia ja tarkkoja liitoksia. Paksu tanko parantaa pitoa, kun taas hieno lanka varmistaa tiukan ja vakaan istuvuuden. Xiaoguo®-tehtaalla on suuri määrä varastoja.

Lähetä kysely

Tuotteen Kuvaus

Karkeat napaiset kaksoisnastat, joissa on hienojakoisuus, on suhteellisen paksu metallitanko, jonka molemmissa päissä on hienoja kierteitä. Sitä on monenlaisia eritelmiä, kierteiden halkaisijat vaihtelevat muutamasta millimetristä kymmeniin millimetreihin, ja pituus voidaan valita myös todellisten tarpeiden mukaan.

Tuotteen ominaisuudet

Karkeiden napojen, joissa on hienojakoisuus, ominaisuus on karkea sauvarakenne. Tavallisiin nastoihin verrattuna karkeat tangot voivat parantaa kokonaislujuutta ja jäykkyyttä, ja ne eivät todennäköisesti muodostuu raskaan kuormituksen aikana. Hienokierteisten kierteiden nousu on pieni ja kierteen jokaisen kierroksen välinen rako on pienempi. Käännettäessä se voi aiheuttaa suurempaa kitkaa, ja se ei todennäköisesti löystyy kiristyksen jälkeen.

parametrit

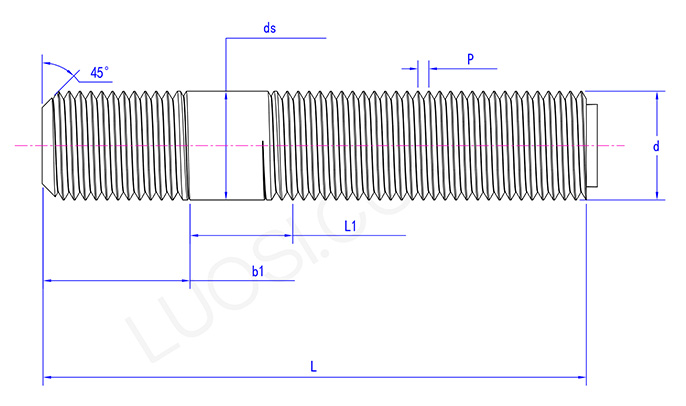

Rough pole double studs with fine pitch

Sovellukset

Karkea napainen kaksoisnasta hienojakoisella nastalla on yleisemmin käytössä sellaisilla aloilla kuin mekaaninen valmistus, ilmailu ja tarkkuusinstrumentit. Mekaanisen valmistuksen korkean tarkkuuden laitteiden kokoonpano; Kiinteät lentokoneiden komponentit ilmailualalla; Tarkkuusinstrumenttien valmistuksessa osien vakauden varmistamiseksi tarvitaan aina tämäntyyppistä nastaa liitoksen luotettavuuden ja vakauden takaamiseksi.

Isojen mekaanisten laitteiden avainkomponenttien kiinnittämiseen käytetään karkeita, hienojakoisia kaksoisnastoja. Tehtaissa asennetaan ja käytetään usein suuria mekaanisia laitteita, kuten raskaita työstökoneita ja suuria kompressoreja. Asenna raskaan työstökoneen karalaatikko ruuvaamalla nastan toinen pää työstökoneen alustan kierrereikään ja viemällä toinen pää karakotelon asennusreiän läpi ja ruuvaamalla sitten mutteri kiinni.

Tuotteen parametrit

ma	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1	1-1/8
P	28	24	24	20	20	18	18	16	14	12	12
ds max	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
ds min	0.2435	0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1136
b1	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
L1 min	0.1250	0.1563	0.1875	0.2188	0.2500	0.2813	0.3125	0.3750	0.4375	0.5000	0.5625

Näitä karkeita pylväitä käytetään muotin valmistukseen ja asennukseen. Muottien valmistusteollisuudessa ruiskuvalumuotteja, painevalumuotteja jne. valmistettaessa niitä käytetään muottien eri moduulien kiinnittämiseen. Yhdistä muotin ylä- ja alamuotit. Ruuvaa nastan toinen pää alemman muotin kierrereikään ja vie toinen pää ylemmän muotin läpi. Kierrä sitten mutteri kiinni.
