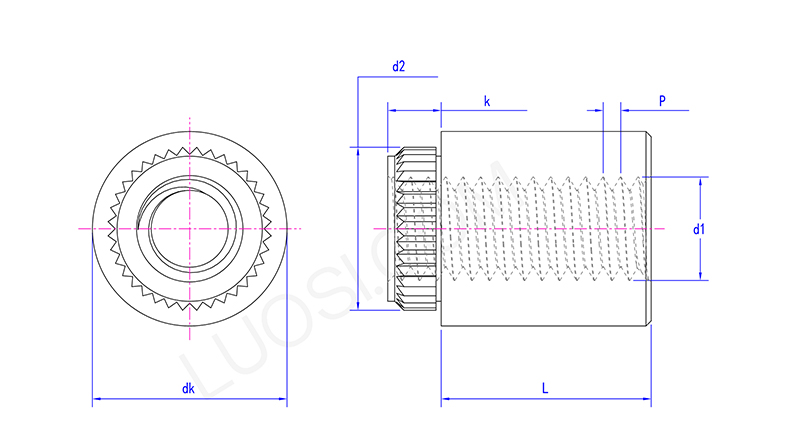

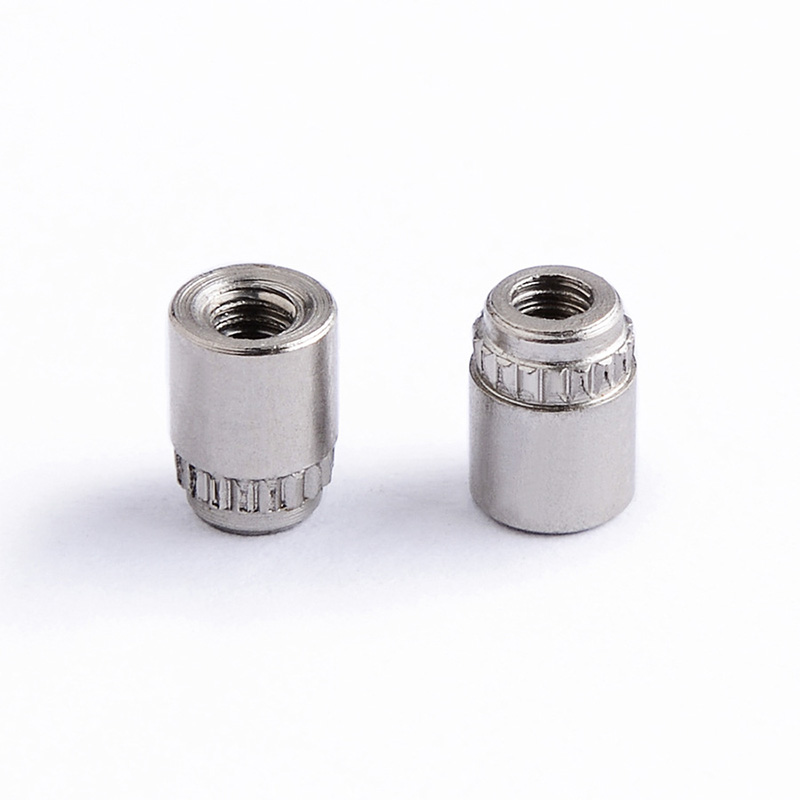

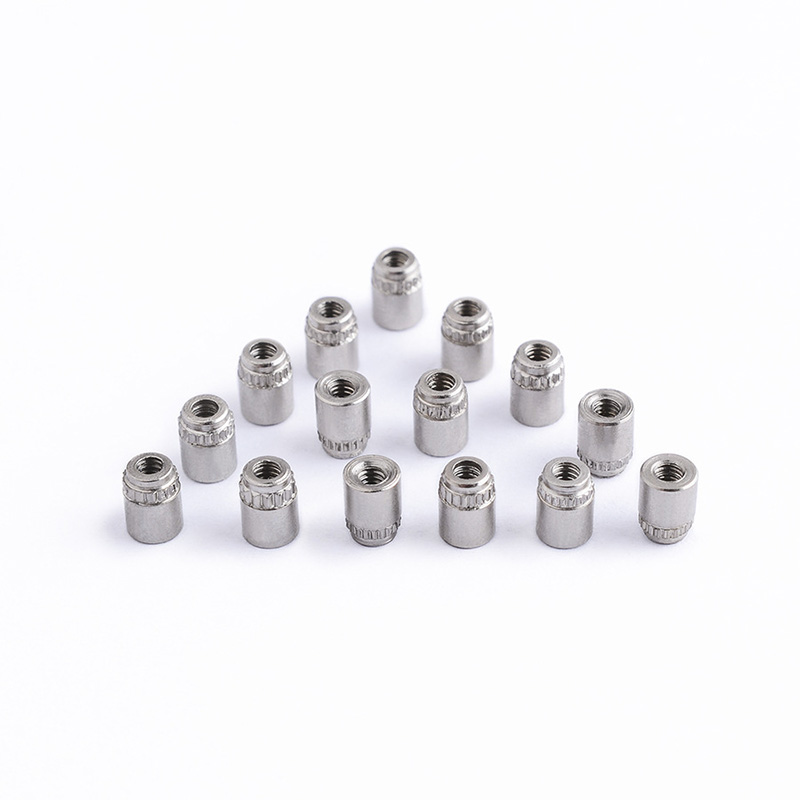

UN niitattu nappi piirilevylle

Nämä YK:n niitatut PCB-levyn nastat on yleensä valmistettu hyvistä terässeoksista, kuten vähähiilisestä tai ruostumattomasta teräksestä tai alumiinista. Niillä on vankka mekaaninen lujuus ja ne kestävät hyvin ajan kuluessa.

Teräksiset tarjoavat eniten veto- ja leikkauslujuutta. Alumiinit sen sijaan johtavat sähköä hyvin ja ovat kevyitä.

Näihin nastoihin valitun metallin ansiosta ne kestävät raskaita mekaanisia kuormia, lämmitys- ja jäähdytysjaksojen aiheuttamaa rasitusta ja pysyvät vahvoina koko tuotteen käytön ajan.

Standardit

Piirilevyn UN-niitattu tappi on pysyvä ja luja kiinnike, jota käytetään luotettavan ulkokierteisen kiinnityspisteen muodostamiseen painetuissa piirilevyissä (PCB:t). Tässä "UN" edustaa tyypillisesti "yhtenäistä kansallista standardia", joka viittaa sen hallussa olevaan standardoituun ruuvikierteeseen (kuten UNC tai UNF), mikä varmistaa sen yhteensopivuuden useiden standardimutterien kanssa.

Asennusprosessi on nopea ja tehokas. Aseta tappi piirilevylle valmiiksi porattuun reikään. Muokkaa sitten nastan litteää päätä erityisellä niittaustyökalulla, jolloin se laajenee ulospäin ja tarttuu lujasti niitin pään ja nastan olakkeen tai laipan väliin, jolloin muodostuu vahva ja tärinää kestävä liitos ilman hitsausta.

Tämä menetelmä soveltuu erityisen hyvin skenaarioihin, jotka vaativat suuren mekaanisen rasituksen kestoa, joutuvat käymään läpi useita pistotoimenpiteitä tai joissa hitsauksen syntyvä lämpö voi vahingoittaa herkkiä komponentteja.

Asennus

Nämä UN-niitatut PCB-levyn nastat asennetaan kylmämuovaus- tai niittausmenetelmällä.

Työnnät nastan piirilevyyn valmiiksi poratun reiän läpi. Sitten erityinen niittaustyökalu taivuttaa nastan vartta laudan alla olevaa muotia vasten, jolloin muodostuu pysyvä, levenevä lukko, joka pitää sen paikallaan.

Kylmäkäsittelymenetelmä tuottaa vähemmän lämpöä eikä vahingoita piirilevylaminaattia tai piiristöä. Oikein asennettuna nastat tarjoavat vahvan ja tärinää kestävän kiinnityksen vaarantamatta piirilevyn rakennetta.
