Laakerin lukkomutteri

Kiina Xiaoguo® -laakerin lukkomutterissa on tarkasti suunniteltu ura, joka luo erittäin hienon aksiaalivälyksen, kun laakerikomponentit asennetaan yhteen, mikä saavuttaa optimaalisen liitäntätilan. Kiinan tehtaalla valmistettujen Laakerin lukkomutterien valmistusprosessi on erittäin tarkka.

Lähetä kysely

Tuotteen Kuvaus

Kuinka valita sopiva koko?

Jotta laakerin lukkomutteria voidaan käyttää oikein, on suositeltavaa valita seuraavat seikat:

(1) Määritä langan erittely: Tämä on ensisijainen edellytys. Metrijärjestelmän osalta katso M-arvoa; keisarillisten järjestelmien kohdalla katso tuumia. [Huomautus: Tämä tuote käyttää ainoastaan hienokierteisiä ruuveja. Kun valitset, muista tarkistaa jako (esim. M16 × 1,5), jotta vältytään karkeakierteisten määritelmien valitsemiselta.]

(2) Tarkista avaimen mitat: Tarkista ulkohalkaisija (dk) ja paksuus (m) varmistaaksesi, että mutterilla on riittävästi asennustilaa laitteessa.

(3) Määritä standardit: Määritä selkeästi tuotteen standardit, kuten "kansallinen standardi GB/T 812" tai "saksalainen standardi DIN 981", jotta voidaan varmistaa, että kaikilla mitoilla on vaaditut toleranssit ja tarkkuudet.

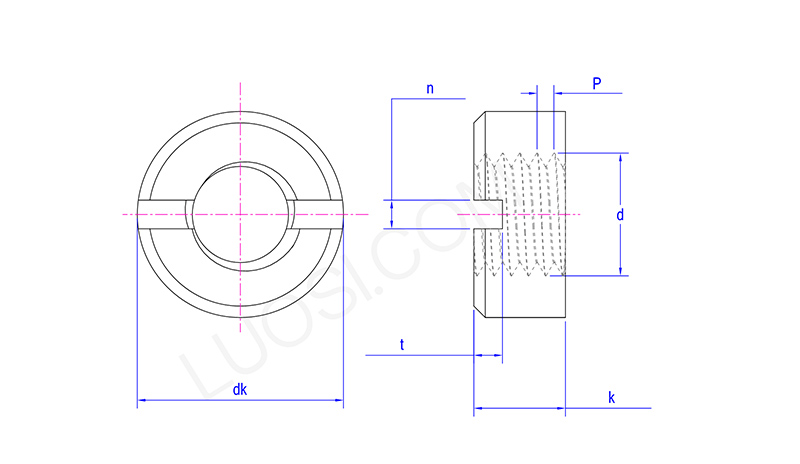

Bearing Lock Nut

ma	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Yksityiskohtainen selitys avainparametreista

Kun valitset laakerin lukkomutterin kokoa, kiinnitä erityistä huomiota seuraaviin tärkeimpiin parametreihin:

（1）Kierteen tiedot (D×P): Tämä ilmaisee kierteen nimellishalkaisijan (D) ja nousun (P).

Esimerkiksi M16 × 1,5:ssä M16 edustaa 16 mm:n nimellishalkaisijaa ja 1,5 edustaa 1,5 mm:n jakoväliä.

（2）Ulkohalkaisija (dk): mutterin suurin ulkomitta, joka määrittää asennukseen tarvittavan vähimmäistilan.

(3) Paksuus (m): Mutterin aksiaalinen korkeus, joka vaikuttaa lukitusvoimavarteen ja lujuuteen.

(4) Urien lukumäärä (n) / Raon leveys (b) / Raon syvyys (t): Urojen geometriset parametrit, joiden on vastattava vastaavien ammattityökalujen mittoja (koukkuavain ja avaustapit/pidätyslevyt).

Bearing Lock Nut

Yleiset tekniset tiedot Pikaopas

Tässä on joitain yleisesti käytettyjä standardispesifikaatiotietoja:

Otetaan esimerkkinä GB/T 812-1988 laakerin lukkomutteri (metrinen):

Kierretiedot: D×P	Ulkohalkaisija: dk (mm)	Paksuus: m (mm)	Aikojen lukumäärä: n	Raon syvyys: t (mm)
M10*1	22	8	4	2.6
M12*1,25	25	8	4	2.6
M14*1,5	28	8	4	2.6
M16*1,5	30	8	4	3.1
M18*1,5	32	8	4	3.1
M20*1,5	35	8	4	3.1

Valinta ja käyttö

（1）Kierteen konsistenssi: Kaikki laakerin lukkomutterit on varustettu hienokierteisillä ruuveilla. Tarkista nousu, jotta vältetään sekaannukset karkeakierteisten ruuvien kanssa.

(2) Lisätyökalut: Purkamis- ja kokoamisprosessi vaatii erityisen koukun muotoisen jakoavaimen käyttöä.

（3）Löystymistä estävät lisävarusteet: Lukitusvaikutuksen saavuttamiseksi niitä on käytettävä yhdessä pysäytyslevyjen (kuten GB/T 858) tai avonappien kanssa.

（4）Tekniset piirustukset: Suunnittelussa on aina huomioitava vastaavien vakioteknisten piirustusten tai tuotespesifikaatioiden viimeisin versio.
