DIN 1804 mutteri

Kiinalainen toimittaja ja valmistaja Xiaoguo® on erikoistunut DIN 1804 -muttereihin, joita voidaan käyttää uudelleen. Tuote tarjoaa korkean kustannustehokkuuden ja voi tehokkaasti vähentää ylläpitokustannuksia pitkällä aikavälillä. Jos ostat Bulk DIN 1804 -mutterit, saat edullisemman hinnan.

Lähetä kysely

Tuotteen Kuvaus

Asennustyökalut

Vaikka DIN 1804 -mutterin rakenne on yksinkertainen, oikea asennus on avain sen lukituskyvyn varmistamiseen.

（1）Ydintyökalu: Koukkuavain (täytyy käyttää), yleinen standardi on DIN 1810.

On olemassa erilaisia muotoja:

1) Kiinteä tyyppi korotetulla nenällä: DIN 1810 -standardin mukainen, se on yleisimmin käytetty standardivaihtoehto.

2）Saranoitu/säädettävä tyyppi: Yksi työkalu kattaa useita eritelmiä, jotka sopivat tilanteisiin, joissa työolosuhteet vaihtelevat.

3) Sarjan tyyppi: Kuten 8-osainen sarja, joka sisältää erilaisia erittelyjä, mikä helpottaa keskitettyä hallintaa ja käyttöä.

(2) Aputyökalut: Momenttiavain: Lukitusvoiman tarkan hallinnan varmistamiseksi monet koukkutyyppiset avaimet on suunniteltu neliömäisillä kielekkeillä, jotka voidaan liittää momenttiavaimiin. （3）Löystymistä estävät lisävarusteet: Löystymistä estävän vaikutuksen saavuttamiseksi mutteri on liitettävä vastaavaan löystymisenestolaitteeseen, kuten lukitusaluslevy tai kierrelukitusliima.

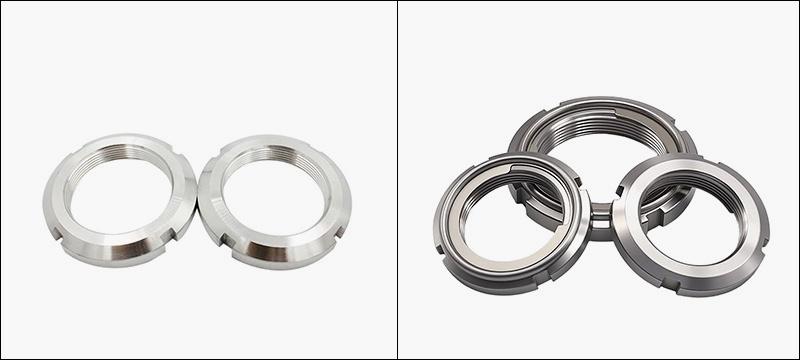

DIN 1804 Nut

Asennusvaiheet

(1) Valmistelu ennen asennusta

Vahvista tekniset tiedot: Varmista, että DIN 1804 -mutterin kierrespesifikaatio on yhdenmukainen akselin kanssa.

Puhdistustarkastus: Puhdista akseli, mutterin kierteet ja avaimen liitäntäpinnat perusteellisesti ja tarkista mahdolliset purseet tai vauriot.

Vahvista kantava pinta: Asennuksen aikana mutterin hienoksi työstetyn pinnan puolen tulee olla laakeria tai työkappaleen päätypintaa päin.

(2) Alkukiristys

Manuaalinen asennus: Kohdista mutteri akselin päähän etukäteen ja työnnä se sitten käsin 2-3 kierrosta.

(3) Löystymistä estävä laite

Asenna lukkoaluslevy löystymisenestokaavion mukaisesti (sisäkielekkeen tulee olla kohdakkain akselin kiilauraan) tai kiinnitä kierrelukitusliimaa.

(4) Lopullinen kiristys

Työnnä koukkuavaimen ulkoneva nokka varovasti mutterin uraan (huomaa, että M45x1,5-spesifikaatiosta lähtien mutterissa on 6 uraa ja voimaa on käytettävä tasaisemmin)

（5）Lukitseminen ja vahvistus

Mekaanisen löystymisenesto (lukitusrengas): Kun olet kiristänyt mutterin, taivuta renkaan ulkokieltä ja työnnä se mihin tahansa mutterin aukkoon mekaanisen lukituksen saavuttamiseksi.

Käytä kemiallista löystymisenestoainetta (kierreliima): Levitä kierteiden puhdistamisen jälkeen ja ennen kiristämistä ja odota, että se kovettuu.

Lopputarkastus: Tarkista vääntömomentti uudelleen momenttiavaimella.

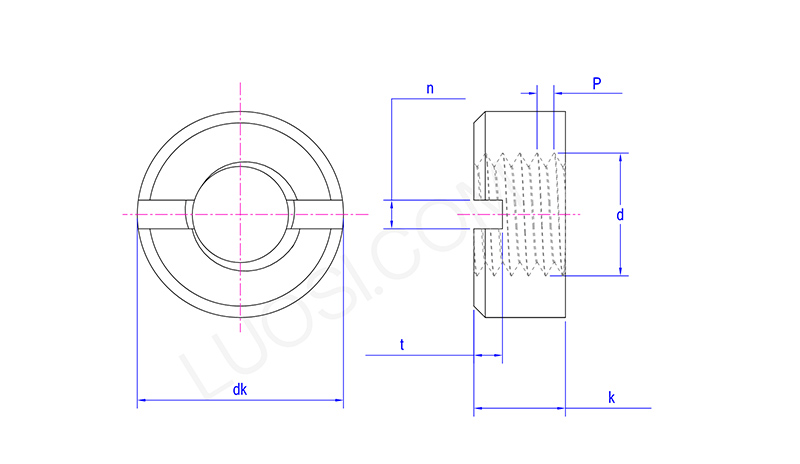

DIN 1804 Nut

ma	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Asennusohjeet

(1) Älä sekoita kantavia pintoja: Varmista, että hienoksi työstetty d3-pinta on läheisessä kosketuksessa karkean pinnan ollessa työkalun toimintasuuntaan.

(2) Vääntömomenttiarvo on ratkaisevan tärkeä: liian suuri vääntömomentti voi vahingoittaa kierteitä tai aiheuttaa akselin muodonmuutoksia; riittämättömän suuri vääntömomentti johtaa riittämättömään esikiristysvoimaan, jolloin DIN 1804 -mutteri on altis löystymiselle.

（3）Työkalujen oikea käyttö: Varmista, että hylsyavaimen koko vastaa tarkasti mutterin ulkohalkaisijaa, jotta ura ei vaurioidu.

（4）Esijännitysvoima tulee ottaa huomioon: Kun käytetään laakerin esijännitystä, esijännitysvoima on asetettava tarkasti ammattimaisilla menetelmillä.

（5）Säännöllinen tarkastus: Laitteen ensimmäisen käytön aikana tai suurten korjausten jälkeen on tarpeen suorittaa säännöllisiä muttereiden lukitustilan tarkastuksia löystymisen estämiseksi.
