Akselin mutteri

Kuinka valita sopiva pintakäsittely?

Akselimutterin pintakäsittelyn valinta riippuu pääasiassa käyttöympäristöstä, budjetista ja suorituskykyvaatimuksista.

(1) Budjettiprioriteetti, kuiva sisäympäristö: Suositeltu vaihtoehto on sähkösinkitys.

(2) Ankarat ulko-olosuhteet / Korkea korroosionkestävyys: Suositeltavat vaihtoehdot ovat kuumasinkitys tai kemiallinen nikkelipinnoitus.

(3) Erittäin lujat kiinnikkeet (luokka 10.9 ja uudemmat): Prosessi on valittava siten, ettei siinä ole vetyhaurastumisen riskiä, ​​kuten Dacromet tai mekaaninen galvanointi.

(4) Päällystyspohjustus tai kitkan vähentäminen: Valitse fosfatointi.

(5) Erityiset ulkonäkövaatimukset: Peiliviimeistelyvaikutelman saavuttamiseksi voidaan valita kromipinnoitus; puhtaan mustan ja tiheän ulkonäön saamiseksi voidaan valita elektroforeettinen musta.

（6）Erityiset toiminnalliset vaatimukset (korkean lämpötilan kestävyys / tarttumisenesto): Valitse teflonpinnoite.

(7) Erittäin sitoutunut ympäristönsuojeluun: Etusijalla on uusien ympäristöystävällisten prosessien käyttö, kuten kromiton Dacromet-pinnoite ja kuumasinkitys.

Rakenteelliset suunnitteluominaisuudet

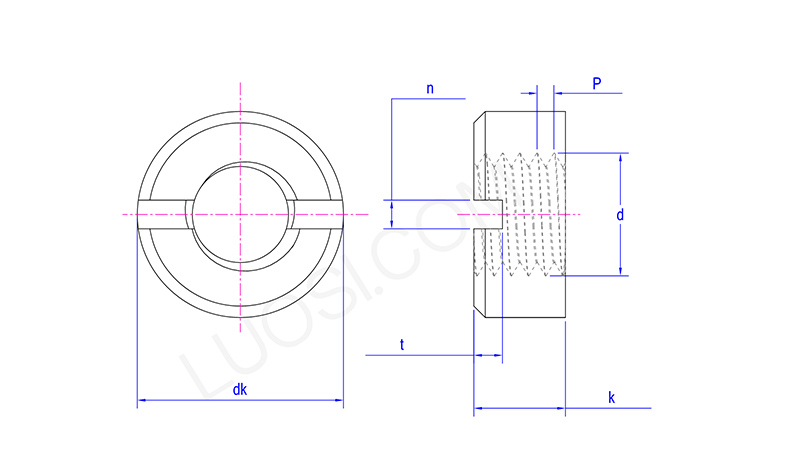

Akselimutteri on suunniteltu tarkasti rakenteen suhteen. Sen suunnitteluominaisuudet liittyvät pääasiassa kierteeseen, lukitusmekanismiin ja muotoon.

（1）Kierteen suunnittelu

Se toimii akselimutterin perustana ja on ratkaiseva liitoksen lujuuden ja tarkkuuden varmistamiseksi.

Hieno kierre: Kaikki akselin mutterit on varustettu hienolla kierteellä. Hienon langan kierrekulma on pieni, mikä varmistaa erinomaisen itselukittuvan suorituskyvyn. Se soveltuu erityisesti sovelluksiin, joihin kohdistuu dynaamisia kuormituksia.

Suuri tarkkuustoleranssi: Mutterin sisäkierre valmistetaan yleensä ISO 965-2 -standardin 6H tai 5H mukaisesti, kun taas akselin kierteessä suositellaan käytettäväksi 6 g:n toleranssia.

(2) Löystymisen esto ja lukitusmekanismi

Tämä on mutterin "lukitus"-toiminnon ydin, joka vastustaa tehokkaasti tärinää ja iskuja.

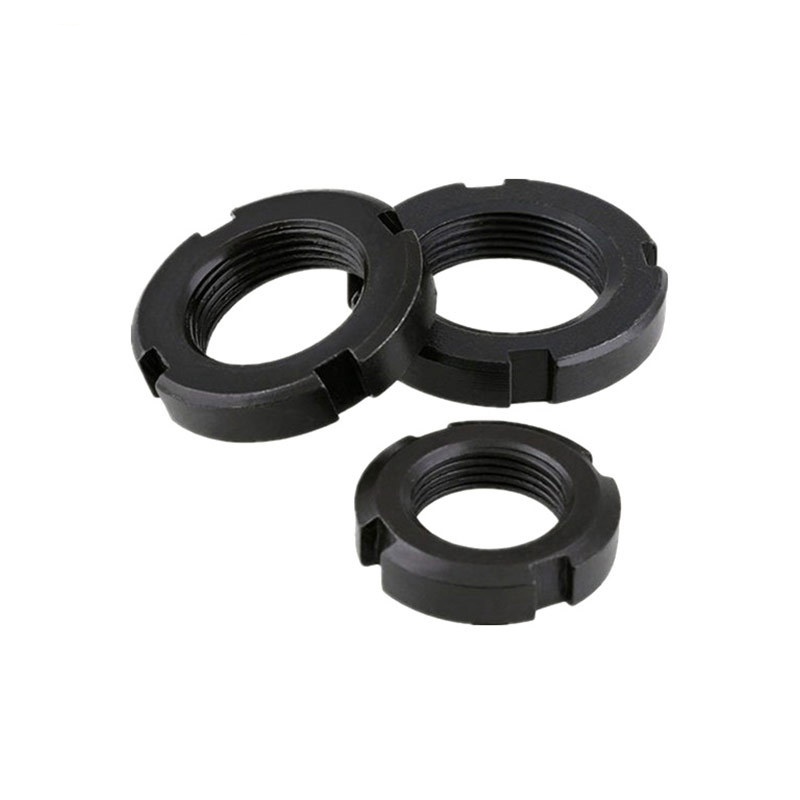

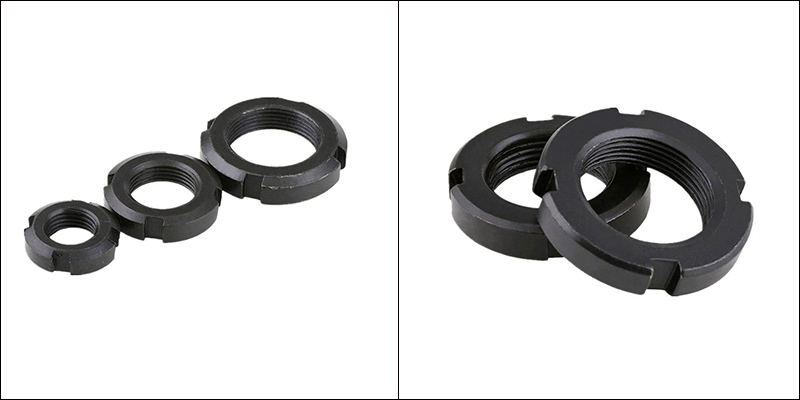

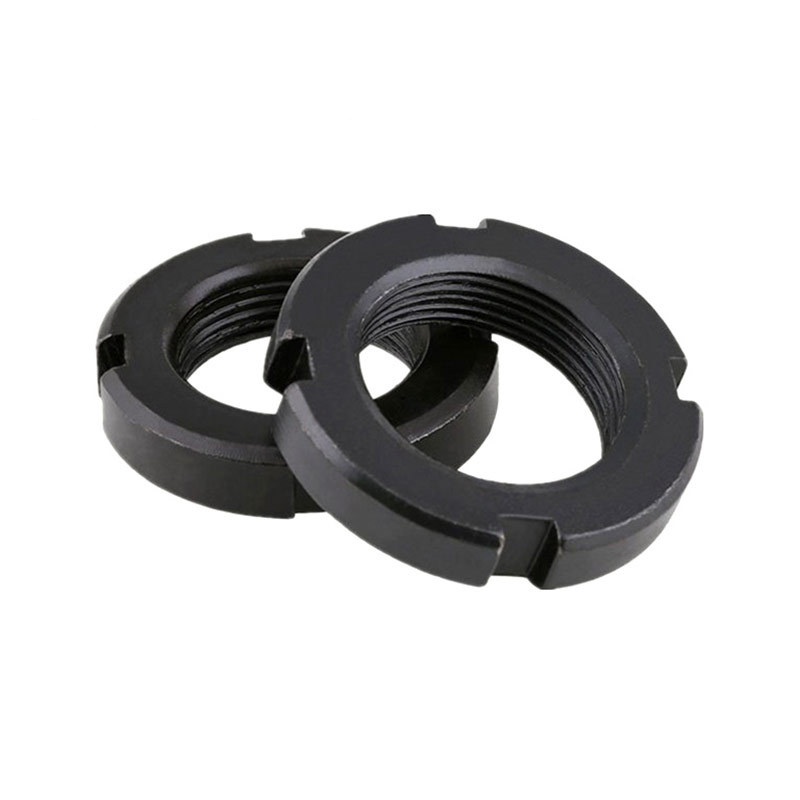

Uratyyppi: Tämä on klassisin malli. Sillä saavutetaan löystymisen esto työstämällä 4–8 radiaalista uraa mutterin ulkokehään.

Aksiaaliset lukitusruuvit: Tämä rakenne integroi lukitusruuvit mutterin runkoon. Yleinen asettelu koostuu 3, 4 tai 8 tasaisesti jakautuneesta ruuvista, jotka varmistavat lukitusvoiman tasaisen jakautumisen.

Elastinen muodonmuutoskiinnitys: Tämä on erittäin tarkka muotoilu. Mutterin päärunko sisältää "elastisen kalvon" tai "kalvon". Ruuvia kiristäessä kalvolle tapahtuu hallittu elastinen muodonmuutos, mikä johtaa 360°:n kehän suuntaiseen kitkakytkemiseen.

Aksiaalinen ja hammaspohjan lukitus: Aksiaalilukituksen tyypin lukitusvoima on yhdensuuntainen kierteen akselin kanssa; Hammaspohjan lukitustyyppi on kosketuksessa kierrepohjaan (noin 30° kulmassa) lukitusmekanismin kautta, mikä voi tehokkaasti estää mutterin rungon muodonmuutoksia.

(3) Muotosuunnittelu

Ulkopuolen suunnittelu määrää asennuksen helppouden, käyttötilan ja huoltomukavuuden.

Pyöreä päärunko: Pyöreä päärunkorakenne välttää tehokkaasti pyörimishäiriöt.

Erikoistyökalujen käyttöliittymä: Ura: Käytetään pääasiassa koukun muotoisen jakoavaimen kanssa.

Päätypinta: Päätypintaan on suunniteltu reikiä, jotka voidaan kiristää tulppaavaimella tai lieriömäisellä tangolla.

Viisterakenne: Standardien (esim. DIN 981) mukaan akselimuttereissa on yleensä 30° viiste, mikä helpottaa lukitusaluslevyn ohjaamista ja helpottaa sen kiinnittymistä oikein asennuksen aikana.
