Kauluslukon aluslevy

Xiaoguo® Factoryn valmistaman Collar Lock Washerin paksuus on muita löystymistä estäviä osia verrattuna ohuempiin. Käytettäessä ne säästävät enemmän tilaa ja vievät vähemmän tilaa, joten ne sopivat kompakteihin rakenteisiin.

Lähetä kysely

Tuotteen Kuvaus

Syy siihen, miksi Collar Lock Washer voi säästää tilaa tinkimättä lukitusvaikutuksesta, on sen paksuuden ja ulkohalkaisijan suunnittelun tarkka erottaminen toiminnastaan: ulkohalkaisija on pienennetty helpottamaan asennusta kapeisiin tiloihin, kun taas paksuus on tehty paksummaksi fyysiseksi kompensaatioksi mahdolliselle lukitusvoiman menetykselle ulkohalkaisijan pienentämisen jälkeen.

Pääsyy: Ohut ulkohalkaisija ei tarkoita täysin ohutta muotoa; pikemminkin se on "paksu ydin ja ohuet reunat" -konfiguraatio.

（1）Ulkohalkaisija (OD): pienempi

Asenna se turvallisesti sokeisiin reikiin, sisäisten kuusikulmaisten ruuvien päihin tai ahtaisiin osiin, joita ympäröivät muut komponentit.

(2) Paksuus: Paksumpi

Kompensoi mahdollista jousen jouston menetystä, joka johtuu kauluksen lukkoaluslevyn ulkohalkaisijan pienenemisestä, varmista, että se tukee asennuspintaa ja varmista, että lukitusvoima ei vähene.

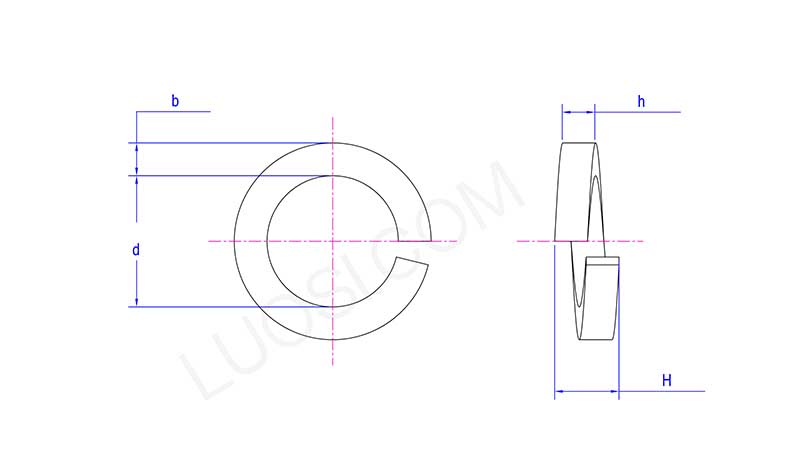

Collar Lock Washer

ma	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Tyypillisiä käyttöskenaarioita tilaa säästäväksi

Collar Lock Washer -kiinnitintä käytetään pääasiassa tilanteissa, joissa tarvitaan erittäin lujaa löystymisenestoa ahtaissa tiloissa, erityisesti käytettäessä yhdessä kantaruuvien kanssa.

(1) Autot ja kilpa-autot

Käytetään erittäin luotettavissa pienissä tiloissa, kuten moottoreissa, jousituksissa, voimansiirroissa jne., samalla kun saavutetaan painonpudotus ja turvallisuus.

(2) Ilmailu ja armeija

Käytetään lentokoneiden moottoreissa, ohjaamoissa ja muissa tilanteissa, joissa paino ja tila ovat hyvin rajalliset. Collar Lock Washeria käytetään usein moottoreiden, runkojen ja laskutelineiden kokoonpanossa luotettavuuden varmistamiseksi äärimmäisissä olosuhteissa. Lisäksi tämän tyyppistä aluslevyä käytetään usein myös useissa kiinnityssovelluksissa sotilasajoneuvoissa, helikoptereissa ja hävittäjissä.

(3) Tarkkuuskoneet ja teollisuusautomaatio

Käytetään ahtaissa tiloissa, kuten tarkkuuskäsittelylaitteissa, teollisuuskoneissa, robottiliitoksissa ja automatisoiduissa kokoonpanolinjoissa. Koska ulkohalkaisija on pienempi, se sopii helposti paikkoihin, joissa tilaa on rajoitetusti, ja pystyy suorittamaan tarkan kokoonpanon vaatiman korkean kohdistustarkkuuden.

(4) Sähkö ja elektroniikka

Käytetään elektronisissa laitteissa, liittimissä, paneeleissa ja vastaavissa paikoissa. Tämä kauluslukkoaluslevy tarjoaa lujan lukituksen ilman ylimääräisiä aluslevyjä – kompakti tapa pitää asiat tiukasti tärinän alla.

(5) Raskas teollisuus ja rakentaminen

Raskaissa koneissa, rakennuslaitteissa ja rakenneterästöissä tämän aluslevyn kompaktin koon ansiosta se on täydellinen valinta insinööreille, jotka tarvitsevat luotettavaa tärinänkestävyyttä ja löystymisen estoa.

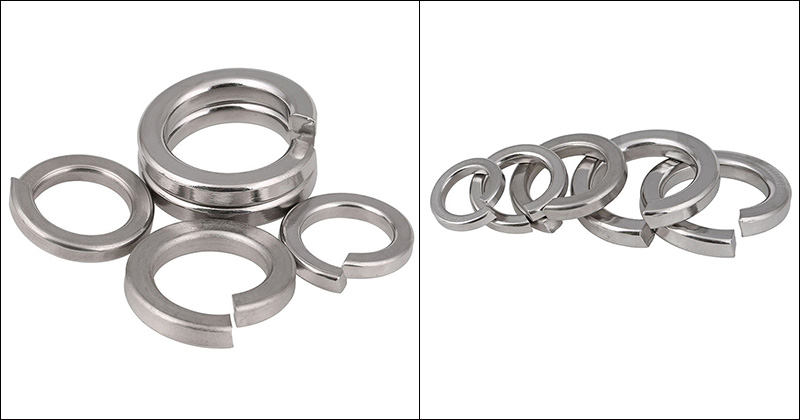

Collar Lock Washer
