Upotetut ulkoiset hammastetut kartiomaiset lukkoaluslevyt

Xiaoguo®-tehtaan upotetuissa ulkohammashampaisissa kartiomaisissa lukkoaluslevyissä on sisäänrakennettu upotettu muoto. Kun laitat ne sisään, ne istuvat tasaisesti osan pinnan kanssa tai sen alapuolella, joten koko ulkopinta on sileä ja tasainen.

Lähetä kysely

Tuotteen Kuvaus

Nämä upotetut ulkoiset hammastetut kartiomaiset lukkoaluslevyt ovat kartiomaisia lukitusrenkaita, joissa on upotettu profiili ja hampaat ulkoreunan ympärillä. Upotetun muodon ansiosta ne sopivat suoraan upotettuihin kiinnitysreikiin, joten ruuvin pää päätyy tasaisesti osan pinnan kanssa tai sen alle. Kun kiristät ruuvia, kartioosa työntyy takaisin tasaisella jousipaineella ja ulkohampaat pureutuvat pohjamateriaaliin. Tämä estää kiinnittimen irtoamisen, kun asiat tärisevät tai liikkuvat kuormituksen alaisena.

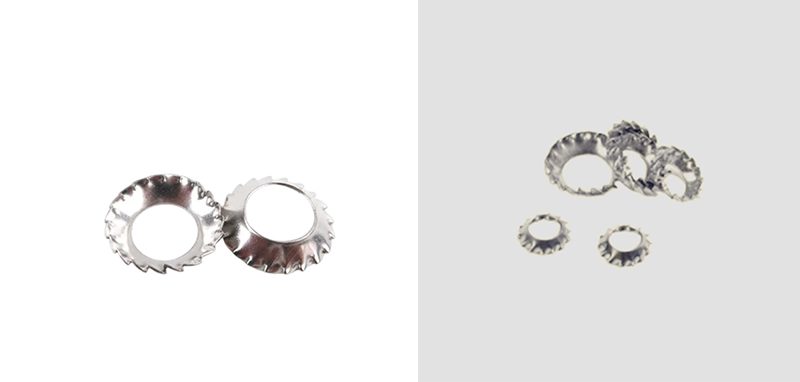

Countersunk External Tooth Serrated Conical Lock Washers

Asennusopas

Tässä on upotettujen ulkoisten hammastettujen kartiolukkoaluslevyjen asennusopas. Voit käyttää sitä toimintasi referenssinä.

（1）Valinnan tekniset tiedot

Yhdistä upotettujen ulkoisten hammastettujen kartiolukkoaluslevyjen vastaavat sisä- ja ulkohalkaisijat upporuuvien ominaisuuksiin. Teknisten tietojen on oltava johdonmukaisia, jotta ne eivät ole liian suuria tai liian pieniä, mikä voi vaikuttaa istuvuuden ja löystymisen estoon.

(2) Asennussuunta (avainkohta)

Kartiomainen kupera pinta + hampaan ulkopinta ruuvin päätä kohti

Tasainen takapinta tulee kiinnittää tiukasti työkappaleen metallilevyn pintaan

Älä asenna päinvastaiseen suuntaan. Asentaminen päinvastaiseen suuntaan menettää elastisen esikiristyksen ja hampaiden pinnan lukitustoiminnon.

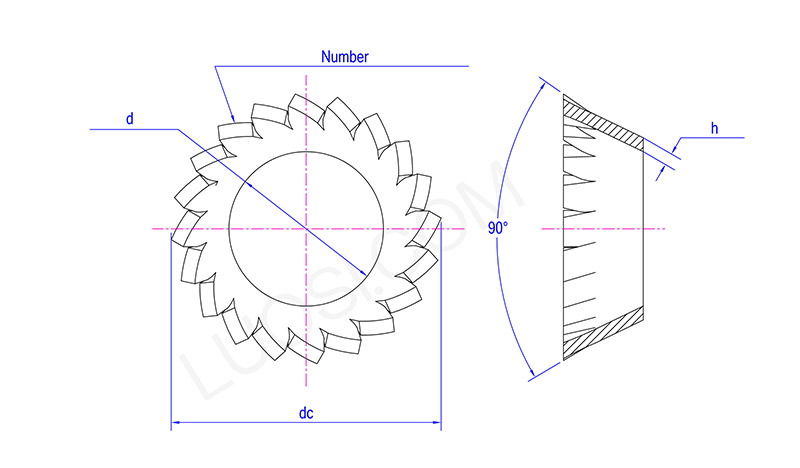

Countersunk External Tooth Serrated Conical Lock Washers

ma	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Hampaiden lukumäärä Min	10	12	12	14	14	16	18	20	26	28	30

(3) Kohdista aluslevy oikein

Liu'uta upotetut ulkohammastetut kartiomaiset lukkoaluslevyt upotetun ruuvin päälle ja aseta sitten koko sarja asennusreikään. Aluslevyn sisäkartio asettuu ruuvin pään kulmaan sopivaksi.

(4) Kiristä ensin käsin

Aloita kääntämällä ruuvia käsin. Pidä se tasaisesti aluslevyä vasten ja varmista, että se on suora – ei kallistumista.

(5) Kiristä normaalivääntömomentille

Käytä jakoavainta ja kiristä tavanomaiseen vääntömomenttiin. Purista sitä juuri sen verran, että kartio litistää hieman, jotta se antaa jousijännitystä, ja anna ulompien hampaiden purrautua kevyesti pintaan.

(6) Muutamia asioita, joita kannattaa varoa

Älä kiristä liikaa – noudata suositeltua vääntömomenttia. Älä käytä iskuavainta sen lyömiseen.

Älä koskaan pinoa aluslevyjä – käytä vain yhtä ruuvia kohti. Niiden pinoaminen luo epätasaisen paineen, taivuttaa aluslevyä ja tappaa sen lukituskyvyn.
