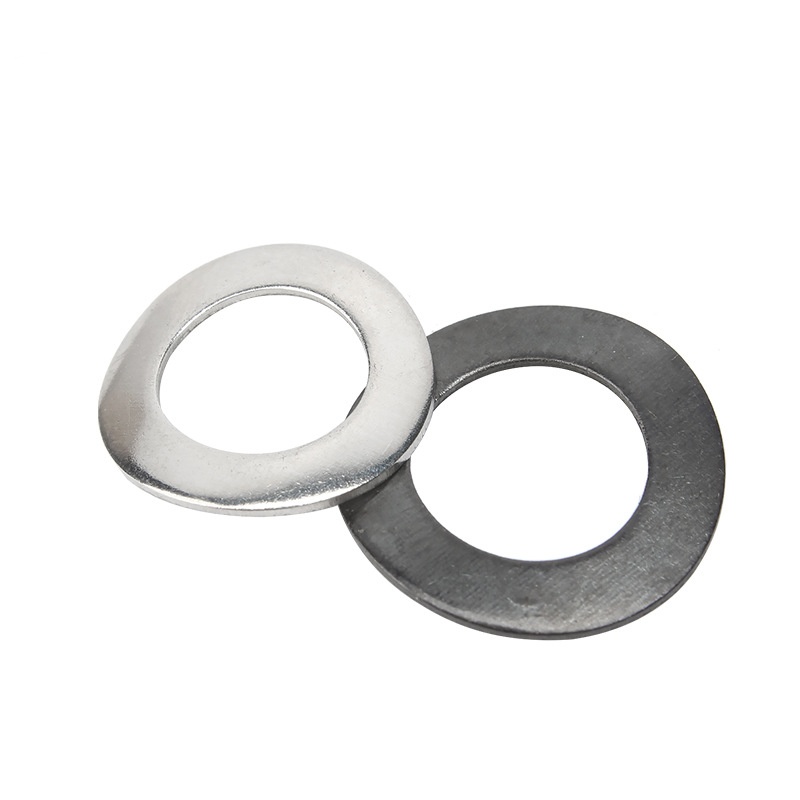

Kaareva jousialuslevy DIN137A

Xiaoguo® Factoryn valmistamilla DIN137A kaarevilla jousialuslevyillä on ainutlaatuinen muotoilu. Tämä rakenne voi tarjota vakaan aksiaalisen esijännitysvoiman komponenttien, kuten laakereiden, välillä, eliminoida aksiaalivälyksen, estää aluslevyjä tärisemästä ja siten välttää vaikutuksen yleiseen käyttöön.

Lähetä kysely

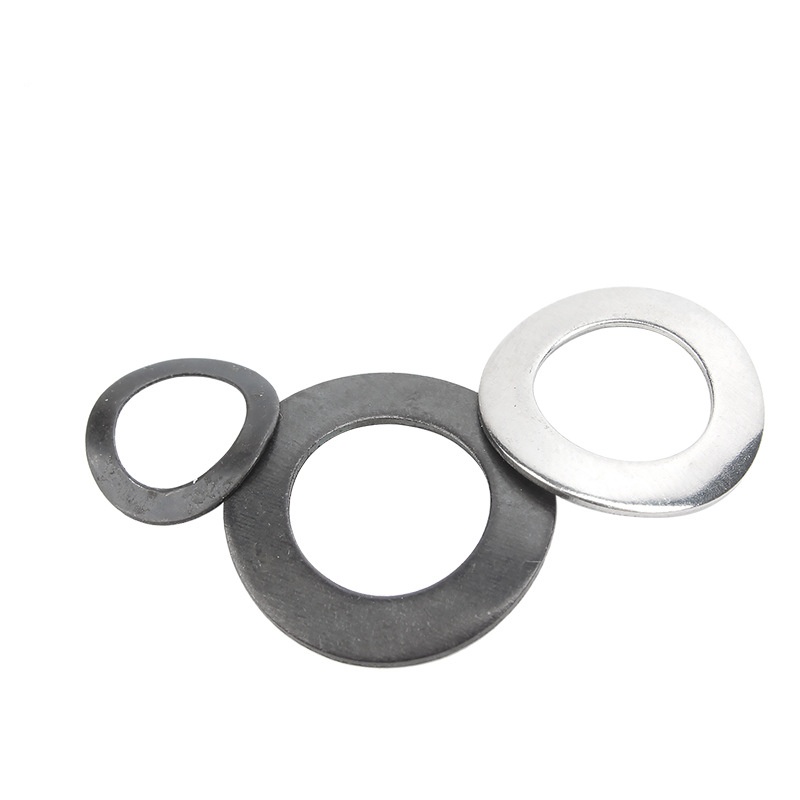

Tuotteen Kuvaus

Kaareva jousialuslevy DIN137A on elastinen metallitiiviste, jossa on yksi tai useampi kaarimainen taivutusrakenne. Se tuottaa elastisen esijännitysvoiman oman kaaren muodonmuutoksensa kautta ja se on asennettu pulttien ja muttereiden alle. Sitä käytetään poistamaan kiinnikkeiden liitosraot, ylläpitämään esijännitysvoimaa, kompensoimaan lämpölaajenemista tai kulumista ja kestämään kohtalaista tärinää.

Nimi	Kaareva jousialuslevy DIN137A
Materiaali	Ruostumaton teräs/seosteräs/hiiliteräs/messinki/jousiteräs
Standardit	DIN137A
Kierre	Metric/Metric
Koot	M2-M12
Valmis	Sinkki/musta/luonnollinen/muut
Muokattava	KYLLÄ
Näyte	KYLLÄ

Rakenteen esittely

Miltä DIN137A kaarevan jousialuslevyn rakenne näyttää? Yksinkertaisesti sanottuna se on pieni metallirengas, jolla on kaaren muoto.

【Yleismuoto】

Kaareva jousialuslevy DIN137A ei ole tavallinen litteä aluslevy. Jos pidät sitä kädessäsi, huomaat, että se pullistuu ulos itsestään, eikä pysy tasaisena. Riippuen tavasta, jolla se pullistuu, siinä on pääasiassa kaksi rakennetta:

(1) Yksiaaltoinen kaarimuoto (kuten pieni kaarisilta)

Koko aluslevy on yhden kaaren muotoinen, jossa keskiosa on korkeampi ja sivut matalammat, mikä muistuttaa minikaarisiltaa. Vapaassa tilassaan sen luonnollinen korkeus on paljon suurempi kuin sen paksuus. Kun se on litistetty, se tuottaa käänteisen työntövoiman.

(2) Moniaalto (kuten aaltoilevat perunalastut)

Aluslevyssä on kaksi tai jopa useampia aaltoja, joiden huiput ja laaksot vuorottelevat ja kiertävät kehän ympäri. Kun tämä rakenne puristetaan, muodonmuutos ei ole yhtä merkittävä kuin yksittäisen aallon, mutta elastisuus on tasaisempaa.

Nämä kaksi aluslevytyyppiä ovat molemmat täydellisiä pyöreitä renkaita, joissa on reikä keskellä ja ei leikkauksia reunojen ympärillä. Materiaalin paksuus on kauttaaltaan sama.

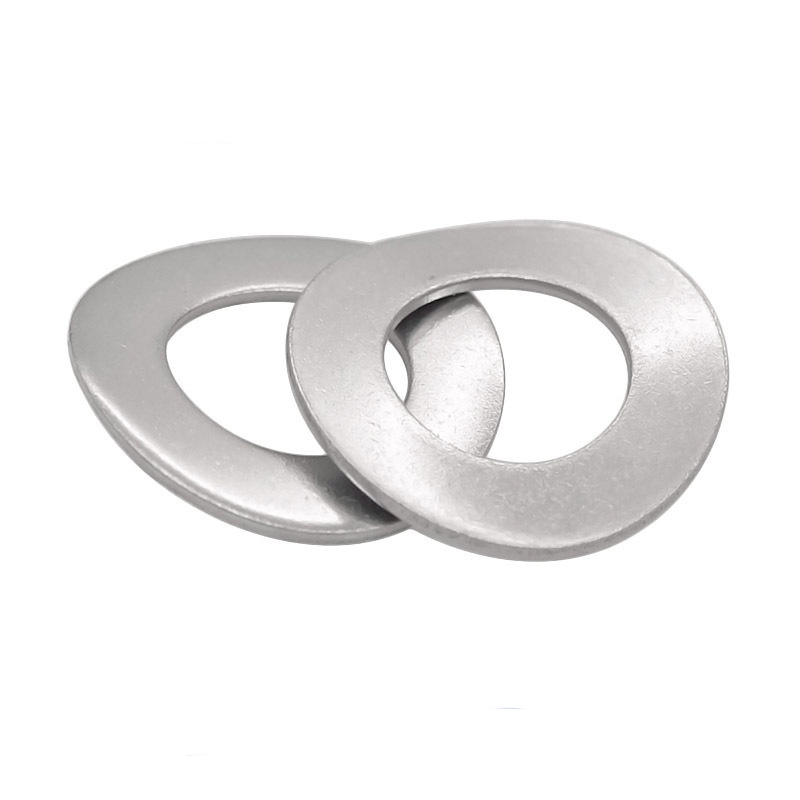

DIN137A Curved Spring Washer

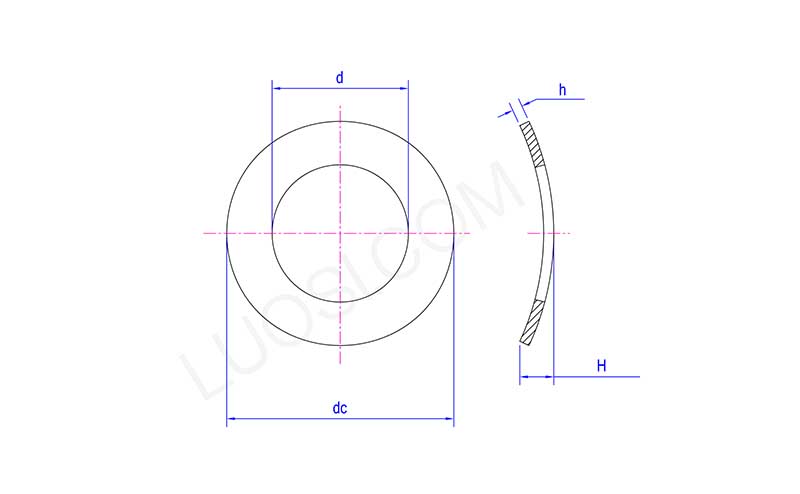

ma	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Kärkeimmät rakenneosat】

(1) Kaaren muotoinen ääriviiva (ydin)

Tiiviste ei ole tasainen vapaassa tilassaan; sen sijaan siinä on yksi kaaripinta (kuten kaarisilta) tai useita aaltoja (kuten aaltoja) ympyräsuunnassa.

Tämä kaareva/aaltomuoto on joustavuuden lähde.

(2) Suljetun silmukan ei-leikkaava

Kaareva jousialuslevy DIN137A on täydellinen rengas ilman spiraalileikkauksia.

(3) Tasainen paksuusosa

Tiivisteen paksuus on tasainen koko kehän läpi ilman asteittaista muutosta tai paikallista ohenemista.

(4) Ulkohalkaisijan ja sisähalkaisijan suhde

Ulkohalkaisijan suhde sisähalkaisijaan vaikuttaa aluslevyn jäykkyyteen ja tukipintaan.
