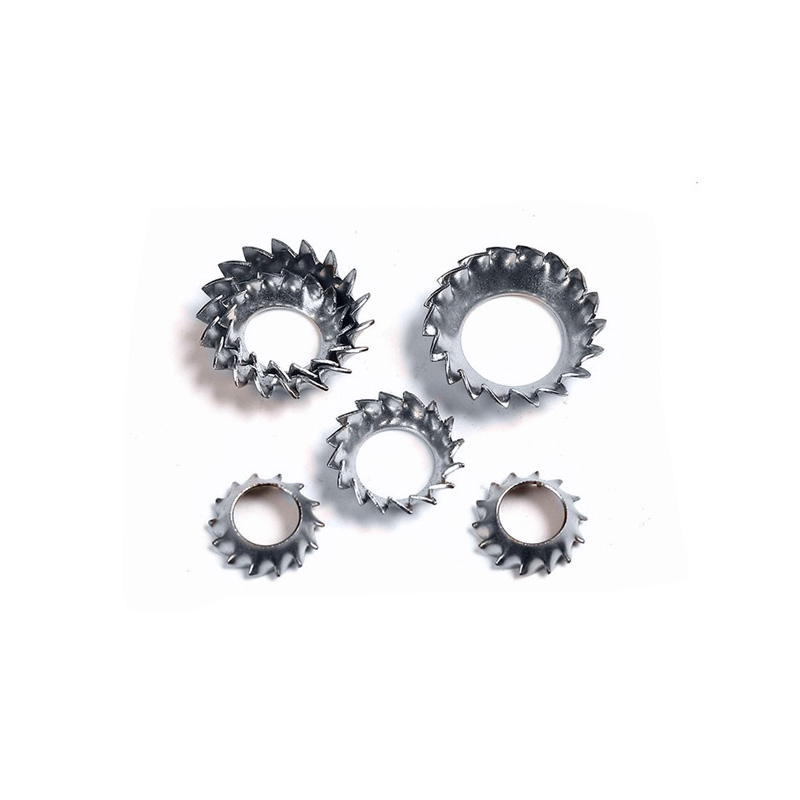

Ulkoiset hammastetut kartiomaiset lukkoaluslevyt

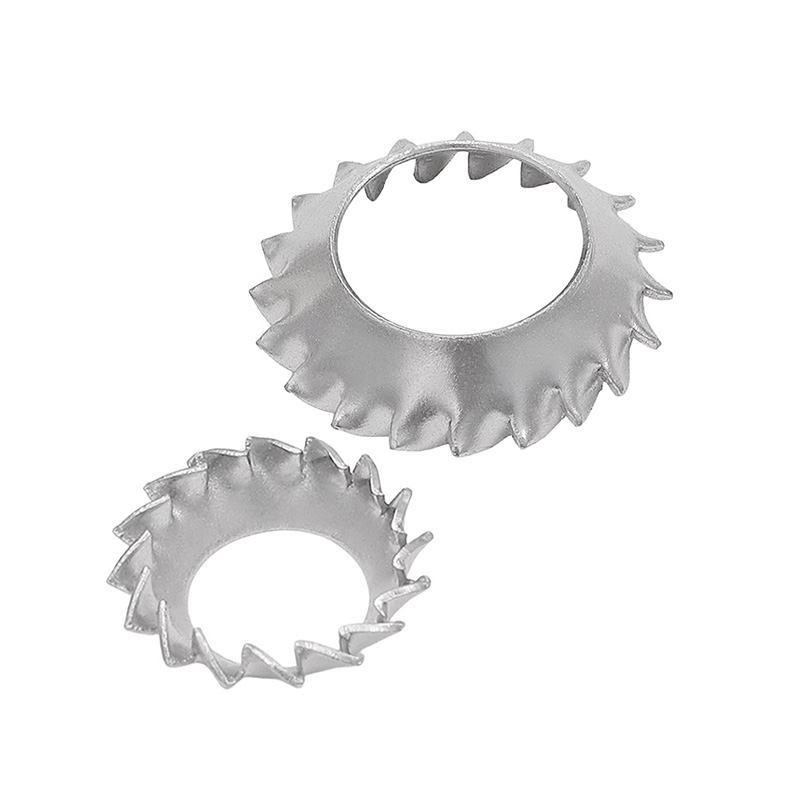

Kartiojousi esijännitys

Ulkoinen hammastettu kartiomainen lukkoaluslevy on matalassa maljassa (kartiomainen) vapaassa tilassaan ja sillä on tietty luonnollinen korkeus.

Kun kiristys aloitettiin, aluslevy työnnettiin syvennykseen ja kartiomaista rakennetta litistettiin vähitellen.

Litteä aluslevy, vaikka se on kokoonpuristettu, pyrkii aina palaamaan alkuperäiseen kartiomaiseen muotoonsa, jolloin syntyy jatkuvasti aksiaalista kimmovoimaa.

Tämä elastinen voima vaikuttaa ruuvin pään ja työkappaleen väliin pitäen yllä vakiona kierteen esijännitystä ja kompensoimalla lämpölaajenemisen, kulumisen tai materiaalin muodonmuutosten aiheuttamia pieniä rakoja.

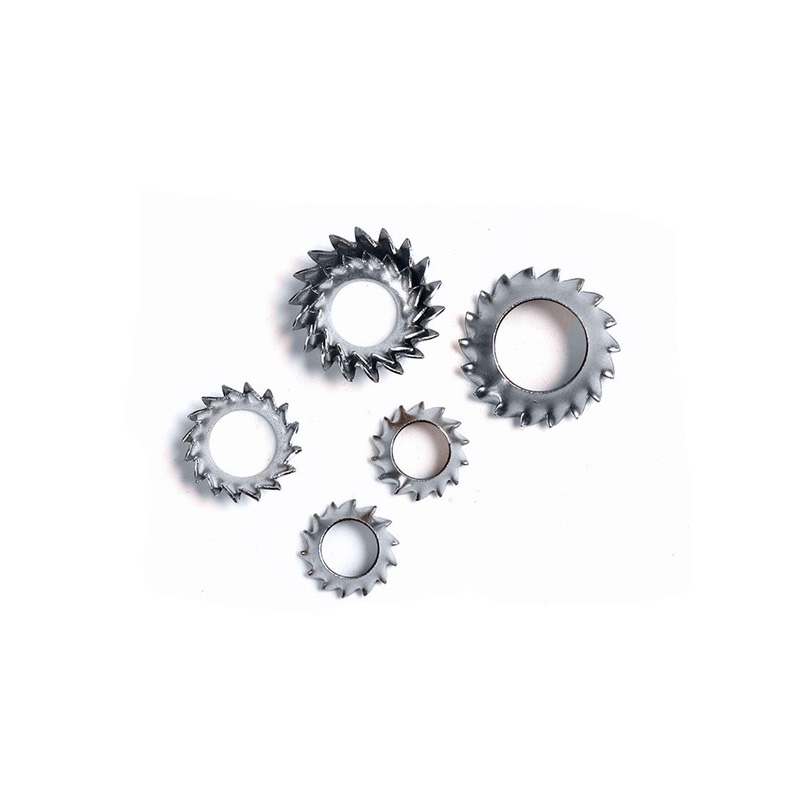

Ulkoisen hampaan mekaaninen lukko

Ulkoisten hammastettujen kartiomaisten lukkoaluslevyjen ulkokehällä on rivi teräviä säteittäisiä hampaita.

Kun aluslevy on litistetty, nämä ulommat hampaat purevat työkappaleen pintaan luoden useita mekaanisia kosketuksia.

Hampaiden puremisen jälkeen se vastaa pyörimisen eston lisäämistä aluslevyn ja työkappaleen välille.

Tämä mekaaninen lukitusmekanismi kestää tehokkaasti tärinän, iskujen ja dynaamisten kuormien aiheuttamaa löystymistä.

Upotettu Flush Fit

Ulkoisten hammastettujen kartiolukkoaluslevyjen kartiomainen pinta vastaa tavallisen upotetun ruuvin pään kartiomaista pintaa.

Asennuksen jälkeen aluslevy työnnetään kokonaan työkappaleen syvennykseen ja ruuvin pää on työkappaleen pinnan tasolla tai hieman sen alapuolella.

Tämä varmistaa, että kokoonpanopinta on sileä ja tasainen, ilman ulkonemia, eikä aiheuta epämukavuutta kosketettaessa, ei häiritse muita komponentteja eikä vaikuta hampaiden ja työkappaleen väliseen niveltymiseen.

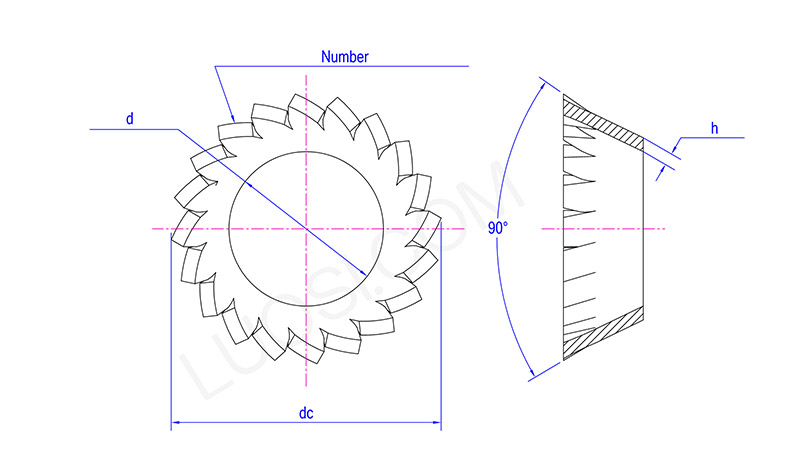

ma	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Hampaiden lukumäärä Min	10	12	12	14	14	16	18	20	26	28	30

Usein kysyttyihin kysymyksiin vastattu

(1) Ovatko kovuus ja vääntömomentti vakaat?

Kaikki ulkoiset hammastetut kartiomaiset lukkoaluslevyt on valmistettu lämpökäsittelyllä. Kovuus, elastisuus ja lukitusmomentti pidetään vakaina erätilauksissa.

(2) Toimitatko ilmaisia ​​näytteitä?

V: Voimme tarjota ilmaisia ​​vakionäytteitä, ostajan on vastattava vain rahtikustannuksista.

(3) Mikä on MOQ-arvosi vakio- ja mukautetuille kokoille?

Vakiokoot tukevat pientä koetilausta. Mukautetut epätyypilliset tuotteet tarvitsevat pienen MOQ: n, hyväksymme näytetilauksen ja massatuotannon.
