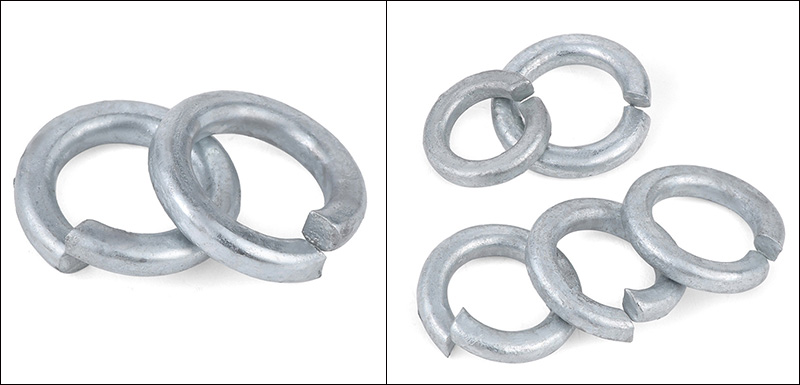

Raskaat split-lukkoaluslevyt

Xiaoguon® toimittamat Heavy Split Lock Washers -näytteet voivat täyttää kunkin asiakkaan erilaiset standardit vastaavilla eritelmillä. Materiaali on myös valinnainen, ja niitä voidaan käyttää useimmilla teollisuudenaloilla erittäin monipuolisesti.

Lähetä kysely

Tuotteen Kuvaus

Valittaessa materiaalia Heavy Split -lukkoaluslevyille, on otettava huomioon kolme päätekijää: käyttöympäristö (oli se sitten kostea tai syövyttävä), pultin lujuusluokka ja hinta.

(1) Yleisimmin käytetty materiaali: hiiliteräs (jousiteräs) + pintakäsittely

Heavy Split Lock aluslevyjen vakiomateriaali on jousiteräs (esim. 65Mn, 70 teräs, C67S), jolla on hyvä elastisuus ja korkea kovuus (HRC 42–50). Paljas teräs on kuitenkin altis ruostumiselle, joten lähes kaikki ne läpikäyvät pintakäsittelyn.

Pintakäsittely	Sopivat skenaariot	Edut

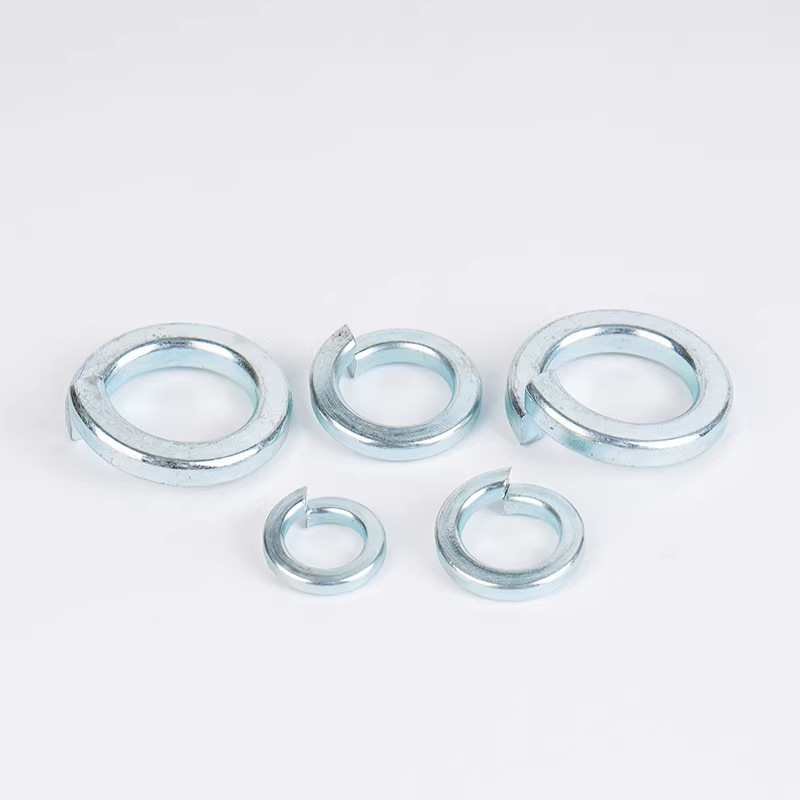

Galvanoitu (keltainen sinkki / sinivalkoinen sinkki)	Kuiva sisäympäristö, yleinen teollisuus	Halvin, hyvällä monipuolisuudella
Dacromet (sinkki-alumiinipinnoite)	Ulkona, ajoneuvon alusta, korkea kosteus ja runsaasti suolaa sisältävä ympäristö	Ei vetyhaurastumista, suolasuihku 500–1000+ tuntia
Mekaaninen galvanointi	Erittäin lujat pultit (luokka 10,9/12,9)	Ei vetyhaurastumista, tasainen pinnoite

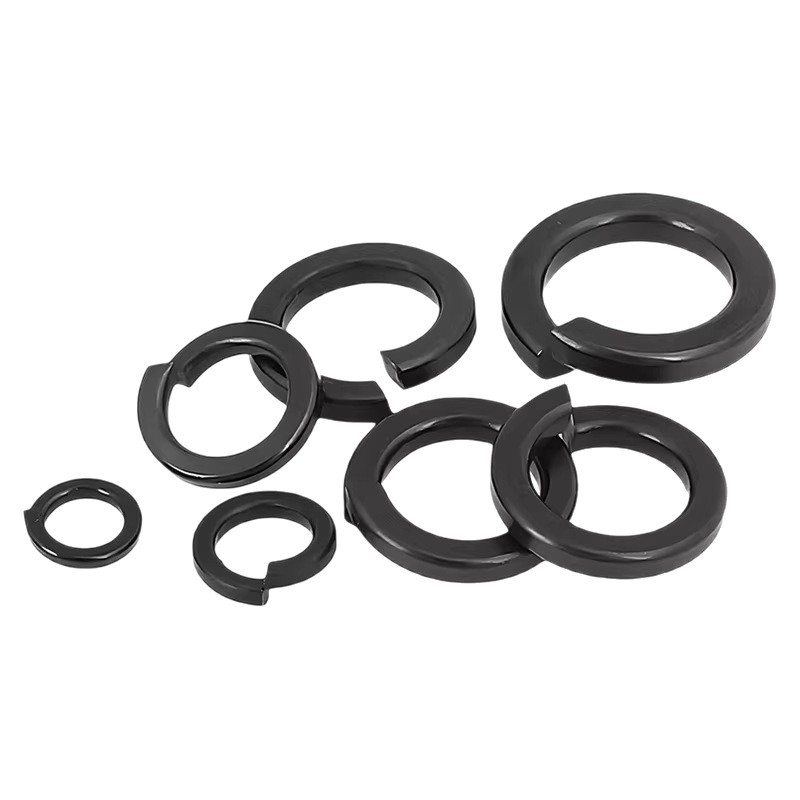

Musta oksidi	Tarkka kokoonpano, sisäkuivaus, ulkonäöltään musta	Ei vetyhaurastumista, lähes ei mitään muutoksia mitoissa
Fosfatointi	Voitelua tai pinnoitusta vaativiin sovelluksiin	Ei vetyhaurastumista, erinomainen öljyn varastointikapasiteetti

(2) Ruostumaton teräsmateriaali (ensisijainen ruosteenesto)

Jos Heavy Split Lock Aluslevyt joutuvat kosketuksiin veden, kostean ilman, kemikaalien tai suolasuihkeen kanssa, valitse ruostumaton teräs.

Materiaali	Korroosionkestävyys	Sovellettava ympäristö	Maksaa
A2 (304 ruostumaton teräs)	Yleinen korroosionkestävyys	Yleinen kosteissa ympäristöissä, ulkotiloissa ja ruokalaitteissa	Keskikokoinen
A4 (316 ruostumaton teräs)	Kestää kloridi-ioneja (suolavesi, merenranta, kemianteollisuus)	Offshore-alustat, laivat, kemiantehtaat	Korkea

(3) Pultin lujuusluokka

Heavy Split -lukkoaluslevyjen kovuuden on vastattava pultin kovuutta. Liian pehmeä aluslevy puristuu, kun taas liian kova aluslevy voi vahingoittaa pulttia.

(4) Erikoisympäristö

①Korkeissa lämpötiloissa (>300°C) tavallinen jousiteräs menettää joustavuutensa. Käytä tässä tapauksessa lämmönkestäviä metalliseoksia (kuten Inconel) tai levyn muotoisia aluslevyjä tai älä käytä aluslevyjä ollenkaan.

②Erittäin alhaisissa lämpötiloissa (-50°C ja alle) tavanomainen hiiliteräs haurastuu. Siksi tulee valita ruostumaton teräs A2/A4.

③ Voimakkaiden magneettikenttien lähellä ei voida käyttää ferromagneettisia materiaaleja (tavallista hiiliterästä). Valitse sen sijaan messinki tai ruostumaton teräs (heikko magnetismi).

④ Johtavuuden varmistamiseksi valitse hampaiden lukitustiiviste (ulkohampaat/sisähampaat), joka on valmistettu ruostumattomasta teräksestä tai galvanoidusta hiiliteräksestä.

⑤Ruoka/lääkkeet, ruostumaton teräs A2 tai A4, passivointikäsittely

FAQ

（1) Mitkä ovat raskaiden jaettujen lukkoaluslevyjen tärkeimmät edut verrattuna tavalliseen jaettuun lukkoaluslevyyn?

Etuna on sen suurempi kantavuus ja kestävyys. Sen ulkohalkaisija on suurempi, paksuus on paksumpi ja sen laakerialue on leveämpi, mikä mahdollistaa suuremman kiristysmomentin kestävän.

(2) Voidaanko sitä käyttää yhdessä lujien 10.9 ja 12.9 pulttien kanssa?

Kyllä, mutta rajoituksia on, eikä sitä suositella.

(3) Voidaanko raskaita pesureita käyttää uudelleen?

On erittäin suositeltavaa olla käyttämättä uudelleen. Koska raskas tiiviste on ensimmäisen asennuksen aikana kokenut merkittävän muodonmuutoksen ja sen terävät reunat ovat kuluneet ja vaurioituneet.

(4) Miksi sitä suositellaan käytettäväksi voimakkaasti täristävissä laitteissa?

Koska se on erityisesti suunniteltu kestämään voimakasta tärinää, iskuja ja suuria dynaamisia kuormia.

（5）Onko aluslevyä käytettävä yhdessä asennuksen aikana?

Yleensä se ei ole välttämätöntä. Aluslevy oli alun perin suunniteltu lukitsemaan pinnat suoraan molemmilta puolilta lukitusvaikutuksen saavuttamiseksi. Tasaisen aluslevyn asettaminen keskelle häiritsee sen normaalia lukitusta ja saattaa saada sen löystymään helpommin.

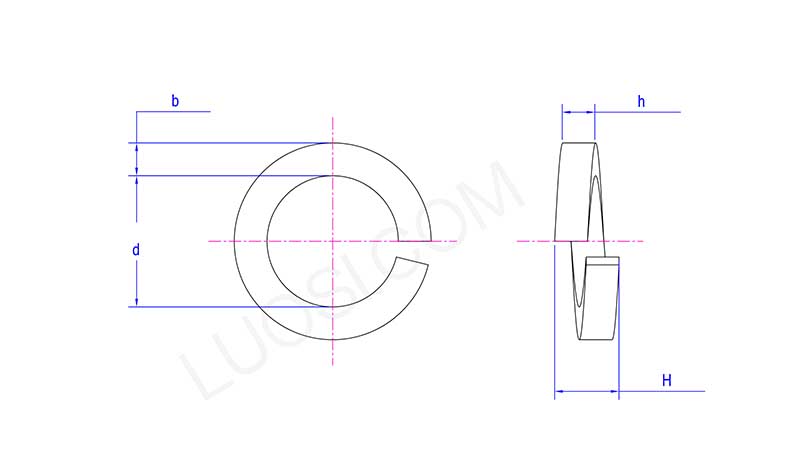

Heavy Split Lock Washers

ma	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
