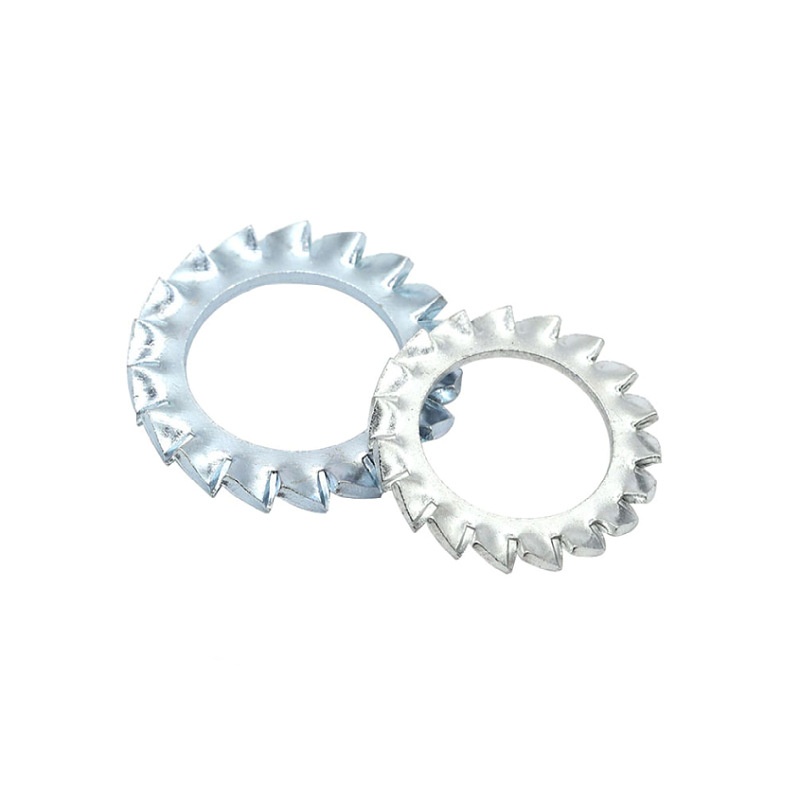

Lukkolevyt hammastetulla hammastuksella

Xiaoguo®-tehtaan sahalaitaiset lukkoaluslevyt ovat kompakteja ja helppoja varastoida, ja ne toimivat hyvin ahtaissa asennustiloissa. Suosittelemme tekemään joukkotilauksia, mikä helpottaa varastojen säilyttämistä ja saa myös parempia yksikköhintoja.

Lähetä kysely

Tuotteen Kuvaus

1） Pitääkö minun käyttää momenttiavainta, kun asennat sahalaitaisia hammastettuja aluslevyjä?

On erittäin suositeltavaa käyttää. Kiristä vain ruuveille tai muttereille suositellun kiristysmomentin mukaan.

(2) Kuinka voimme estää tiivistettä naarmuttamasta työkappaleen pintaa?

Hampaat itse purevat pintaan, eikä pienimpiäkään naarmuja voida täysin välttää.

(3) Mitä tapahtuu, jos aluslevyä kiristetään liikaa?

Liiallinen kiristäminen litistää hampaat kokonaan, jolloin aluslevy menettää joustavuutensa ja löystymistä estävä vaikutus heikkenee jyrkästi.

(4) Pitääkö minun puhdistaa pinta ennen sahalaitaisten aluslevyjen asentamista?

Kyllä. Öljy-, rautaviilat, maali- tai oksidikerros pultin pään/mutterin pohjasta ja työkappaleen pinnasta tulee poistaa.

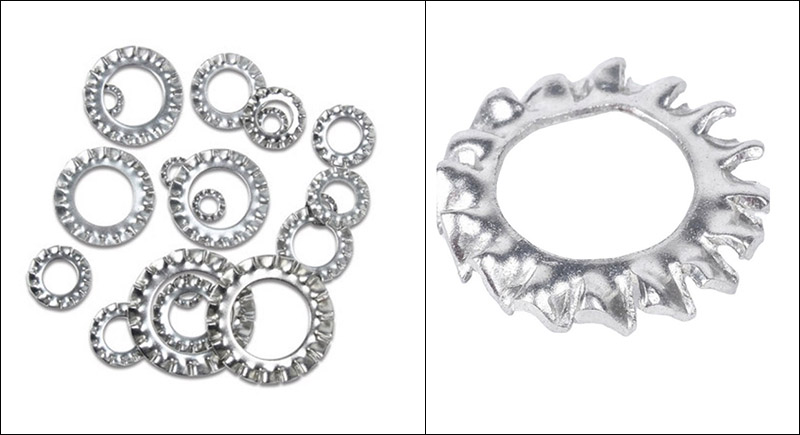

Lock Washers with Serrated Toothed

Hammashammastettujen lukkoaluslevyjen oikea asennus on ratkaisevan tärkeää sen löystymistä estävän vaikutuksen ja sähkönjohtavuuden varmistamiseksi.

（1）Puhdista kosketuspinnat

Poista öljy-, rautaviilat, maali- tai oksidikerrokset pulttien tai muttereiden pohjalta ja työkappaleiden pinnoilta.

(2) Vahvista aluslevyn suunta (tärkein)

Hammaspinnan tulee olla pultin pään tai mutterin kosketuspintaa päin ja tasaisen pinnan tulee olla työkappaleen ulkopuolelle.

Asennuksen kääntäminen päinvastaiseksi johtaa: Hampaat eivät pääse kiinni, menettäen kokonaan löystymisenestotoiminnon.

(3) Asenna aluslevy Aseta sahalaitaiset lukkoaluslevyt pultin pään tai mutterin alle ja pidä se kohdakkain pultin keskellä.

(4) Kiristä ensin käsin Kierrä pulttia tai mutteria käsin, kunnes aluslevy koskettaa kevyesti osan pintaa. Hampaat eivät pure kokonaan sisään tällä hetkellä.

(5) Kiristä vakiovääntömomentillaKäytä momenttiavainta pultin ja mutterin kiristämiseen vakiomomenttivaatimusten mukaisesti. Aluslevyn hampaat uppoavat pintaan itsestään kiristyksen aikana, ei tarvitse säätää vääntömomenttia uudelleen. Älä käytä iskuavainta liian voimakkaasti, sillä hampaat voivat luistaa ja Serrattuneita lukkoaluslevyjä vääristää.

(6) Tarkista asennuksen jälkeen Jos käytät sähkömaadoitusta, testaa pultin ja työkappaleen välinen vastus yleismittarilla kiristyksen jälkeen varmistaaksesi vakaan johtavuuden. Resistanssiarvon tulee olla lähellä 0 Ω.

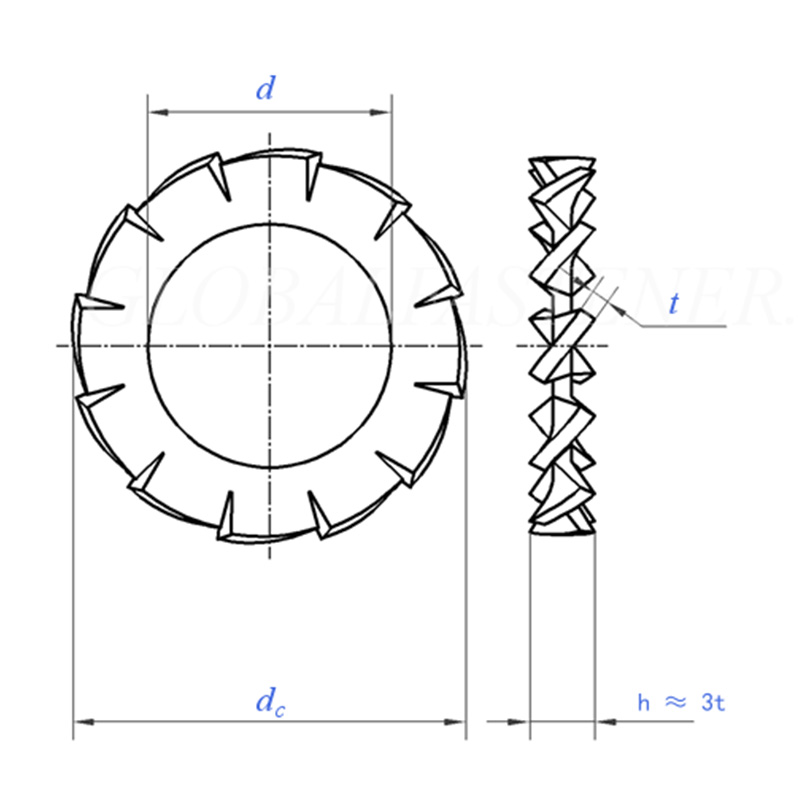

Lock Washers with Serrated Toothed

Koko		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = nimelliskoko	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max = nimelliskoko	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Hampaiden määrä	min	9	9	9	9	10	11	11	12	14	14
1000 yksikköä/kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Nimelliskierteen halkaisijalle		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Koko		10.5	13	15	17	19	21	23	25	28	31
d	min = nimelliskoko	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = nimelliskoko	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Hampaiden määrä	min	16	16	18	18	18	20	20	20	22	22
1000 yksikköä/kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Nimelliskierteen halkaisijalle		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
