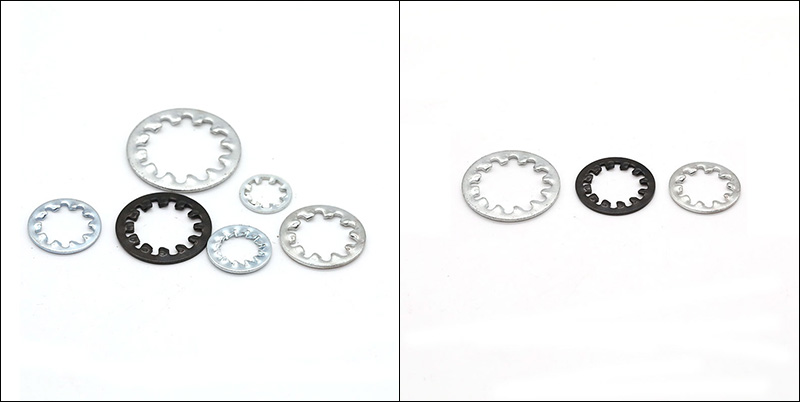

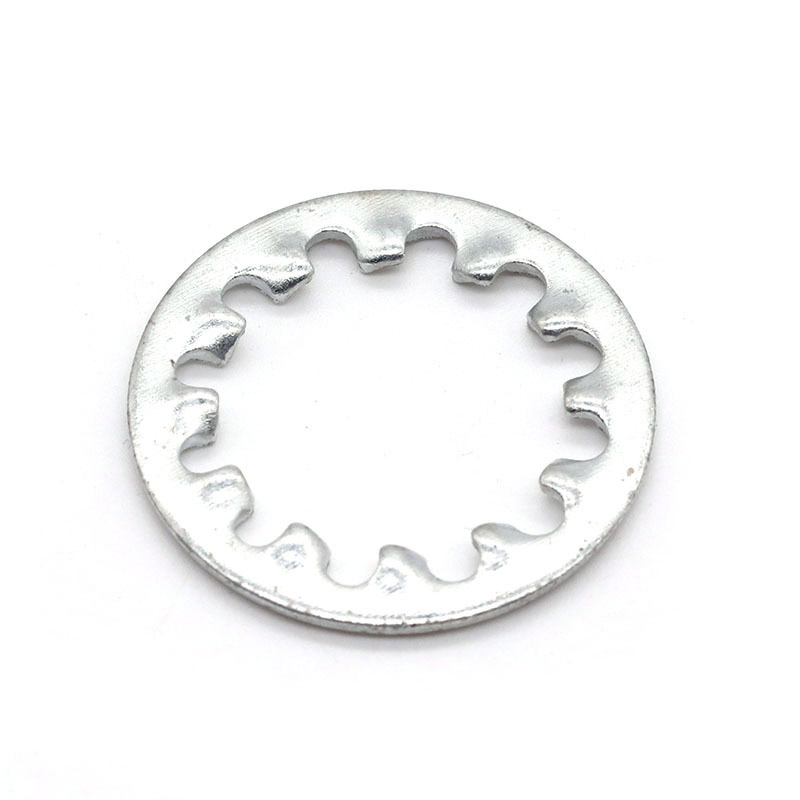

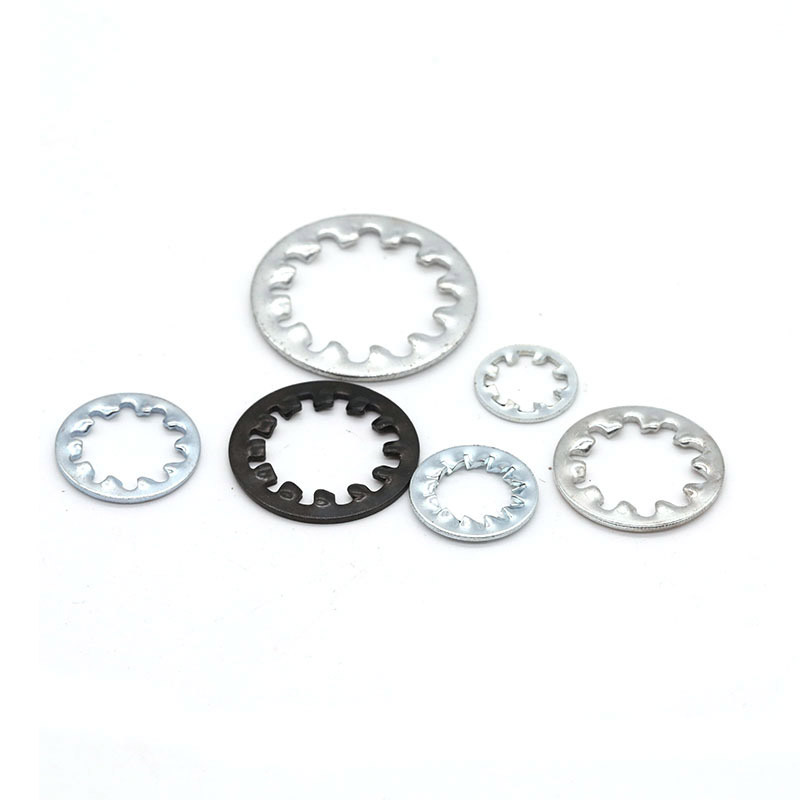

Lukituslevyt sisähampailla

Sisäpuolisilla hampailla varustetut lukkoaluslevyt jaetaan pääasiassa vakiotyyppisiin (AW-tyyppi) ja raskaaseen tyyppiin (IOW-tyyppi). Ydinero niiden välillä on vaihteiston muodon syvyydessä ja lujuudessa.

(1) Tyyppi AW

Ydinominaisuus: Tiheämmin pakatun sisäisen vaihteiston ottaminen käyttöön kuorman jakamiseksi

Lukitusperiaate: Lisäämällä kosketuspisteiden määrää pureman aikana kitkaa hyödynnetään löystymisen estämiseksi.

Suositeltavat materiaalit: perinteinen hiiliteräs tai taloudellinen ruostumaton teräs (kuten SUS304)

Kantokyky: Soveltuu keski- ja matalaan kuormitukseen, kevyt kiinnitys

Kustannukset: Taloudellinen tyyppi

Tyypillinen käyttö: Tyypin AW-lukkoaluslevyt, joissa on hampaat, sopivat elektroniikkapiireihin, piirilevyihin, kodinkoneisiin, kojetauluihin ja muihin kevyisiin laitteisiin.

(2) Kirjoita IOW

Ydinominaisuus: Hampaat ovat syvempiä, terävämpiä ja paksumpia, ja niissä on suurempi puremisvoima.

Lukitusperiaate: Käyttämällä hampaiden kärkeä "tarttua ja puremaan" metallipintaan, syntyy mekaaninen lukitusvoima.

Materiaali: Valmistettu 65Mn jousiteräksestä, kovuus HRC 39-50

Kuorman suorituskyky: Soveltuu työympäristöihin, joissa on raskas kuorma ja kova tärinä

Kustannusominaisuus: Erinomainen vastine luotettavalle suorituskyvylle

Käyttö: IOW-lukkoaluslevyt, joissa on sisäiset hampaat, ovat ihanteellisia raskaita osia varten. Käytetään laajasti autojen alustassa ja moottoreissa, teollisuuskoneissa ja rakennusten nostolaitteissa.

Yksinkertaisesti sanottuna, kumpi valita tavallisen AW:n ja raskaan IOW:n välillä, johtuu pääasiassa pulttien työvoimasta. Kevyisiin käyttötarkoituksiin, kuten elektroniikkaan ja kodinkoneisiin, tavallinen AW-tyyppi on riittävä ja budjettiystävällisempi.

Käytä voimakasta tärinää tai iskua tilanteisiin, kuten autoihin ja suuriin teollisuuskoneisiin, IOW:n raskaaseen käyttöön pitämään pulttiliitokset kiinni.

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

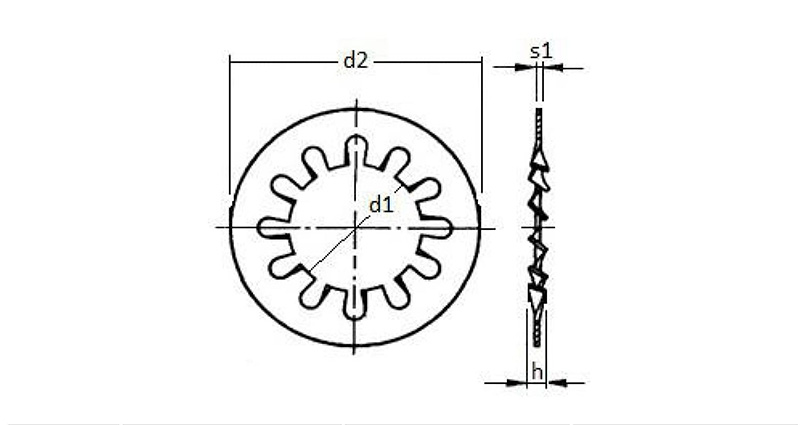

Toimitetut tiedot ja piirustukset ovat vain viitteellisiä

Haluat ehkä tietää

(1) Mitä tyyliä minun pitäisi käyttää autojen moottoreiden asennuksissa?

Suosittelemme käyttämään IOW:n sisäisiä hampaiden lukkoaluslevyjä. Ne toimivat erinomaisesti estämään ruuveja irtoamasta.

(2) Onko sinulla ruostumattomasta teräksestä valmistettuja versioita molemmille tyyleille?

Varma. Sekä AW- että IOW-tyypit voidaan toimittaa ruostumattomasta teräksestä, kuten A2/304 ja A4/316.

(3) Mikä on kovuusero IOW- ja AW-tyyppien välillä?

Hiiliteräksisten AW-vakioaluslevyjen kovuus on yleensä HRC 35-45. Raskaaseen käyttöön tarkoitettu IOW-hiiliteräsversio on kovempi, ja sen kovuus on yleensä HRC 42-50.
