M6 ulompi hammastettu lukkoaluslevy

Xiaoguo®-tehtaan valmistamat M6 Outer hammastetut lukkoaluslevyt ovat erittäin kustannustehokkaita. Suhteellisen alhaisella yksikköhinnalla ne voivat tarjota luotettavan löystymisenestokyvyn ja soveltuvat erityisen hyvin suuriin kokoonpanotehtäviin.

Lähetä kysely

Tuotteen Kuvaus

Kun asennat ja käytät M6 Outer hammastettua lukkoaluslevyä, seuraavat seikat vaativat erityistä huomiota.

(1) Kertakäyttöinen

M6 Outer hammastetun lukkoaluslevyn poistamisen jälkeen, jos hampaat ovat muuttuneet pysyvästi, niitä ei voi käyttää uudelleen. muuten ne eivät pysty tarjoamaan löystymisenestotoimintoa.

（2）Ei sovellu pehmeille materiaaleille

Hampaat voivat purra syvälle alumiini-, muovi- ja ohuisiin teräslevyihin, mikä voi aiheuttaa painaumaa tai halkeilua. On suositeltavaa lisätä litteä aluslevy M6 Outer hammastetun lukkoaluslevyn alle puskurointia varten.

（3） Kiinnitä huomiota pintapinnoitteeseen

Jos työkappaleen pinnalla on maalia tai galvanointikerrosta, hampaat voivat tunkeutua pinnoitteen läpi ja jättää jälkiä. Kun ulkonäölle asetetaan vaatimuksia, valitse huolellisesti.

(4) Yritä käyttää suuria kiinnikkeitä mahdollisimman paljon.

Ulkoinen hammaslevy soveltuu pulteille, joissa on suurempi kanta, kuten kuusikulmaiset, pyöreät ja litteät; pienipäisille ruuveille tulee valita sisäinen hammastiiviste.

（5）Vääntömomentin ohjaus

Liiallinen kiristäminen voi aiheuttaa hampaiden täydellisen litistymisen ja elastisuuden menettämisen; riittämätön vääntömomentti estää oikean sovituksen. Siksi on välttämätöntä toimia tiukasti suositeltujen arvojen mukaisesti.

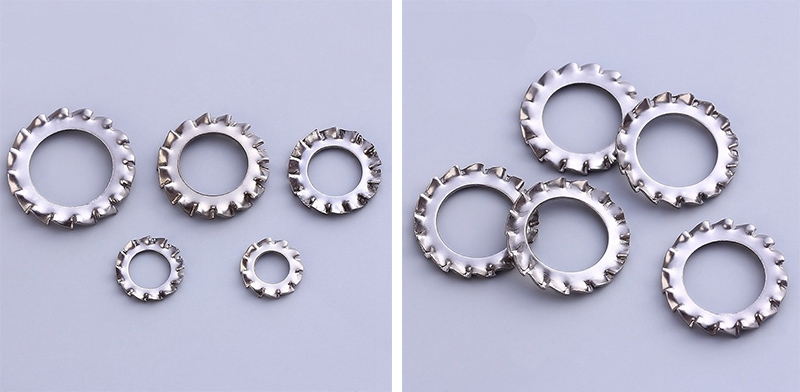

M6 Outer Serrated Lock Washer

Yleiset virheet ja ratkaisut

(1) Kiristyksen jälkeen M6 Outer hammastetun lukkoaluslevyn ulkoreuna nousee ylös.

Mahdolliset syyt: Pesukone on asennettu väärään suuntaan.

Ratkaisu: Irrota se ja asenna se takaisin hampaan pinta kiinnitintä kohti.

(2) Pultit löystyvät edelleen.

Mahdolliset syyt: Riittämätön vääntömomentti / aluslevyjen uudelleenkäyttö

Ratkaisu: Tarkista vääntömomentin arvo. /Jos se on purettu ja koottu uudelleen, vaihda uusi aluslevy.

(3) Maadoitusvastus on liian korkea.

Mahdolliset syyt: Hampaat eivät ole puhjenneet pinnoitteen läpi.

Ratkaisu: Puhdista kosketuspinta tai raaputa pinnoite hieman pois ja kiristä sitten uudelleen.

(4) Työkappaleen pinta on pahasti naarmuuntunut.

Mahdolliset syyt: M6 Outer hammastettu lukkoaluslevy painetaan suoraan pehmeää pintaa vasten.

Ratkaisu: Lisää tasainen aluslevy aluslevyn alle tai vaihda se sisäisellä hammaslevyllä.

M6 Outer Serrated Lock Washer

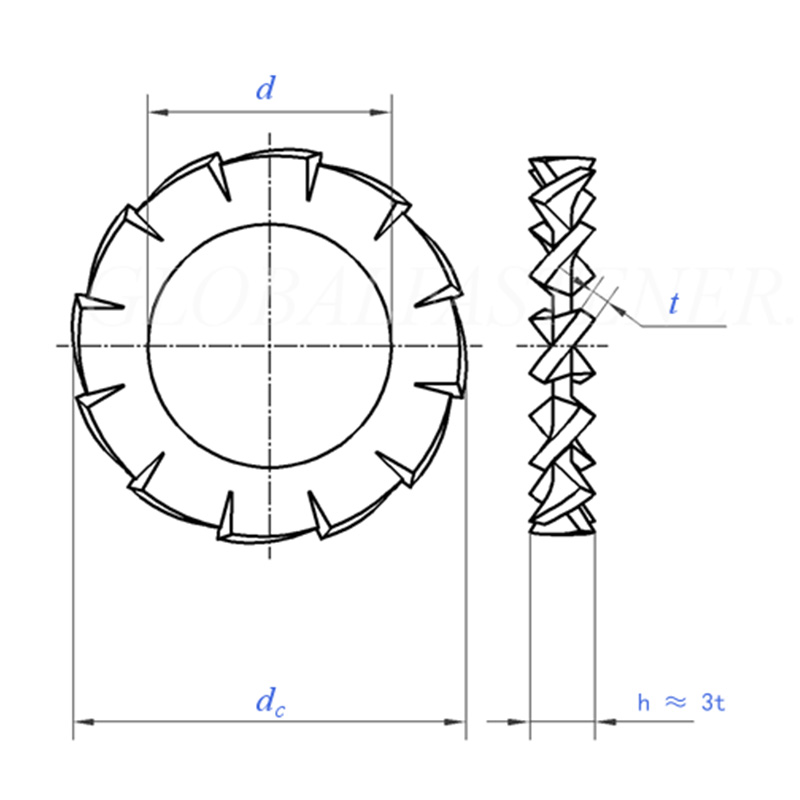

Koko		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = nimelliskoko	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max = nimelliskoko	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Hampaiden määrä	min	9	9	9	9	10	11	11	12	14	14
1000 yksikköä/kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Nimelliskierteen halkaisijalle		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Koko		10.5	13	15	17	19	21	23	25	28	31
d	min = nimelliskoko	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = nimelliskoko	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Hampaiden määrä	min	16	16	18	18	18	20	20	20	22	22
1000 yksikköä/kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Nimelliskierteen halkaisijalle		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
