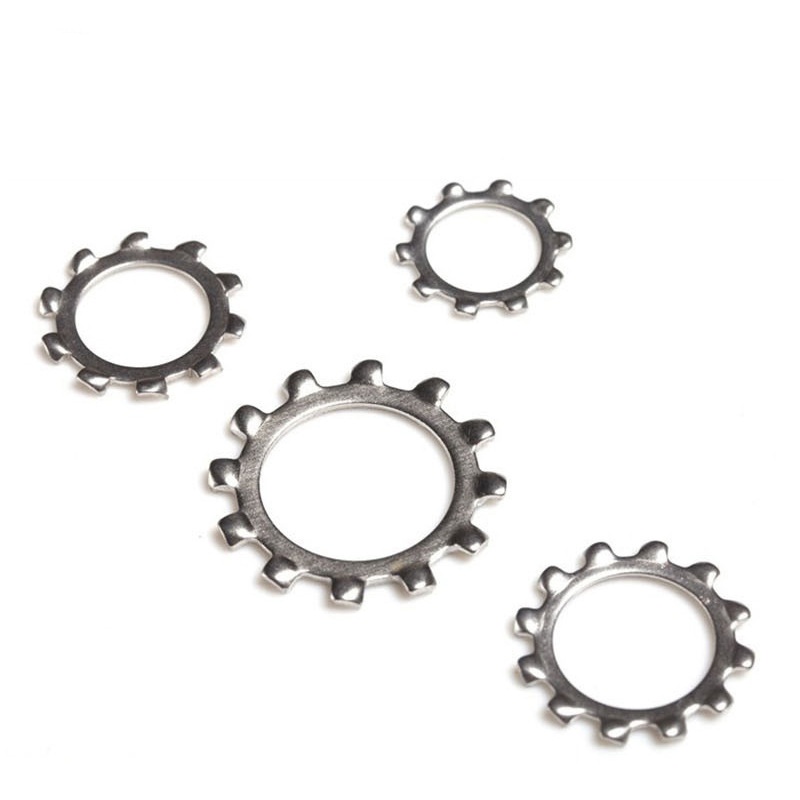

Ulompi hammastettu lukkoaluslevy

Xiaoguo®-tehtaan valmistamalla ulkohampaisella lukkoaluslevyllä on erinomainen iskunkesto ja löystymisen esto. Käytettäessä ulkohampaat upotetaan pultin päähän ja työkappaleen pintaan, mikä estää pultin löystymisen.

Lähetä kysely

Tuotteen Kuvaus

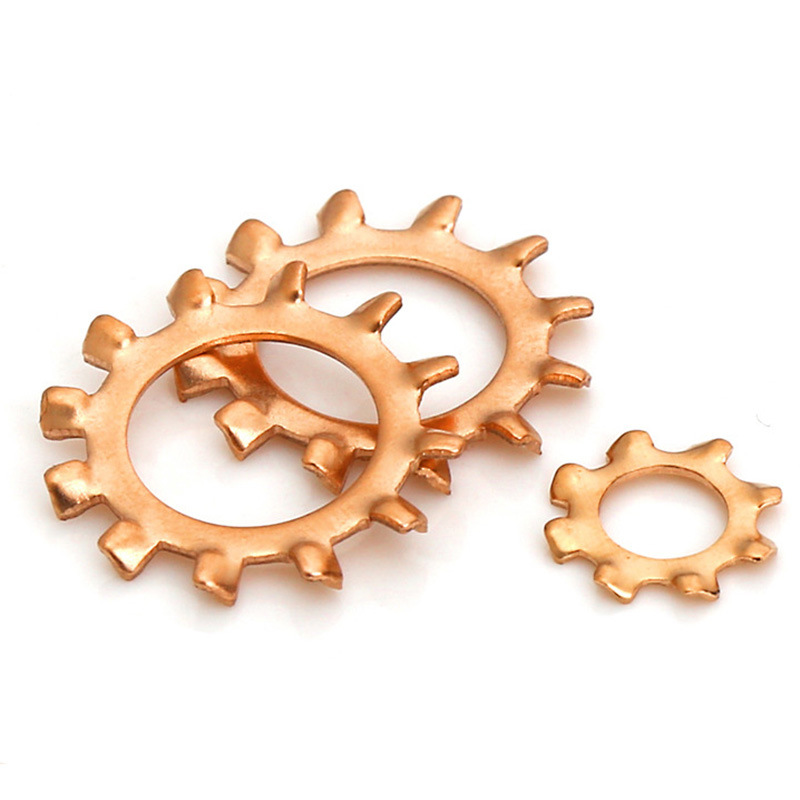

Ulompi hammastettu lukkoaluslevy on löystymistä estävä tiiviste, jonka ulkoreunan ympärillä on hampaat. Hampaat ulottuvat säteittäisesti aluslevyn ulkokehästä.

Kun kiristät pultteja tai muttereita, nämä ulkohampaat tarttuvat osan pintaan. Se lisää kitkaa ja muodostaa mekaanisen lukon, joten kiinnike ei irtoa helposti.

Verrattuna sisäisiin hammaslukkoaluslevyihin, ulkoinen hammastyyli sopii paremmin osiin, joiden ulkomitta on suurempi. Se levittää painetta tasaisesti ja tarjoaa tasaisen lukitusvaikutuksen. Sisäistä hammastiivistettä käytetään pääasiassa pienempien ruuvien päiden alla, kun taas ulompaa hammastettua lukkoaluslevyä käytetään pääasiassa muttereiden alla tai isompien päiden kiinnittimiin.

Toimintaperiaate

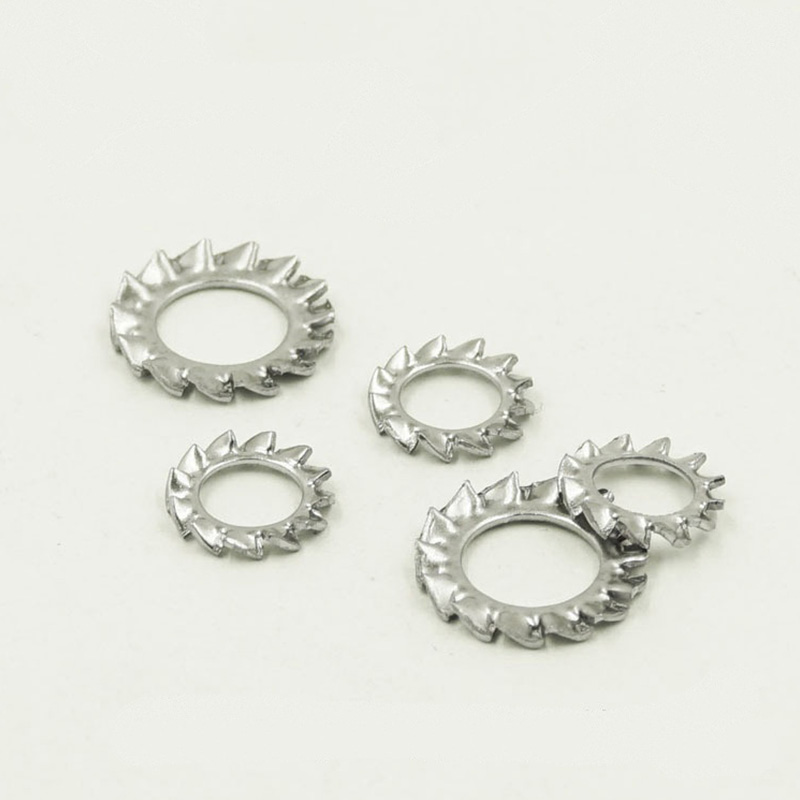

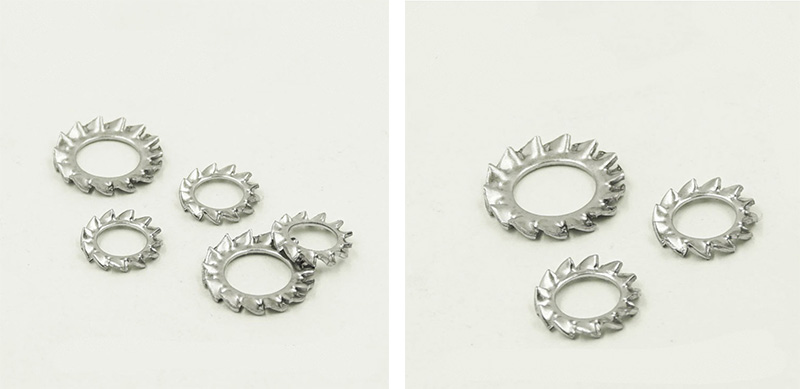

Outer Serrated Lock Washer

Outer hammastetun lukkoaluslevyn toimintaperiaate on itse asiassa melko yksinkertainen. Se riippuu pääasiassa kahdesta asiasta:

(1) Hampaat kaivetuvat suoraan kosketuspintaan.

Tämän tyyppisen aluslevyn ulkoreunassa on terävien hampaiden ympyrä. Kun kiristät pultteja tai muttereita, hampaat puristuvat kahteen kosketuspintaan: pultin pään tai mutterin pohjaan ja asennetun osan pintaan.

Hampaiden uppoamisen jälkeen se toimii kuin väkärengas kiinnikkeen alla. Jos pultti alkaa löystyä luonnollisesti, nämä hampaat pitävät sen tiukasti kiinni ja estävät sitä pyörimästä.

(2) Aluslevy itsessään tarjoaa joustavuutta.

Ulompi hammastettu lukkoaluslevy ei ole täysin tasainen; sillä on tietty joustavuus itsessään. Kiristämisen jälkeen se litistyy, mutta materiaali haluaa aina palata alkuperäiseen muotoonsa, joten se kohdistaa jatkuvasti ylöspäin suuntautuvaa voimaa. Tämä voima lisää kierteiden välistä kitkaa, mikä vähentää ruuvin löystymistä.

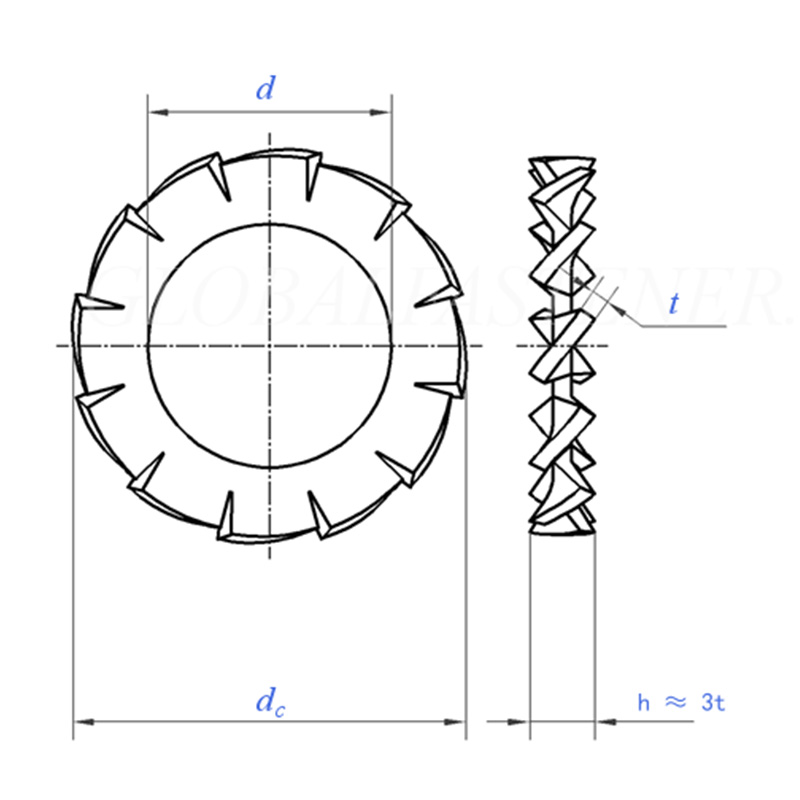

Outer Serrated Lock Washer

Koko		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = nimelliskoko	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max = nimelliskoko	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Hampaiden määrä	min	9	9	9	9	10	11	11	12	14	14
1000 yksikköä/kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Nimelliskierteen halkaisijalle		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Koko		10.5	13	15	17	19	21	23	25	28	31
d	min = nimelliskoko	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = nimelliskoko	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Hampaiden määrä	min	16	16	18	18	18	20	20	20	22	22
1000 yksikköä/kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Nimelliskierteen halkaisijalle		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

(1) Mitä eroa on ulomman hammastetun lukkoaluslevyn ja sisäisten hammaslukkoaluslevyjen välillä?

Ulkohammasversio: Hampaat on sijoitettu ulompaan ympyrään, sopii kiinnikkeisiin, joissa on suhteellisen suuri pää.

Sisähammasversio: Hampaat ovat sisäympyrässä, sileällä ulkoreunalla. Tämä tyyli sopii täydellisesti pienipäisiin ruuveihin.

(2) Toimitatko näytteitä testausta varten?

Kyllä. Vakiokokoiset varastonäytteet ovat ilmaisia (lähetyskulut maksaa asiakas), ja toimitusaika on 2-5 päivää.

(3) Mikä on joukkotilauksen MOQ ja toimitusaika?

Vakioerittelyissä MOQ on yleensä 1 000 - 5 000 kappaletta eritelmää kohti. Toimitusaika on noin 15-25 päivää. Ruostumaton teräs tai Dacromet-pinnoite voi kestää hieman kauemmin.
