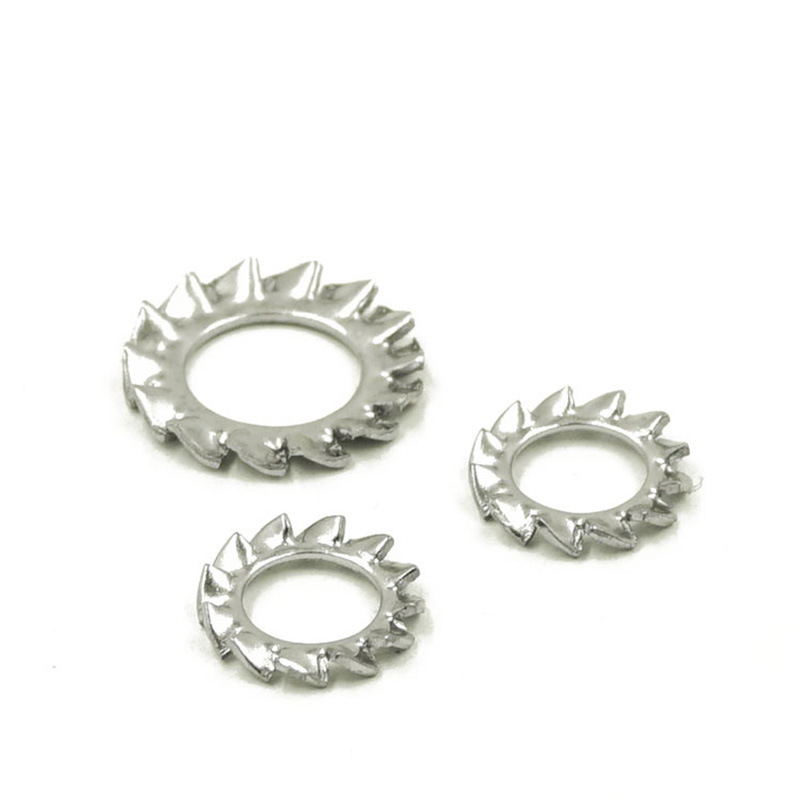

Ulommat hammastetut hammastetut lukkoaluslevyt

Osta Xiaoguo® Outer hammastetut hammastetut lukkoaluslevyt, jotka sopivat erittäin hyvin suurikokoisiin kiinnikkeisiin. Aluslevyjen ulkohampaat tarjoavat suuremman lukitusalueen käytettäessä suurikokoisia kiinnikkeitä, mikä johtaa luotettavampaan vaikutukseen.

Lähetä kysely

Tuotteen Kuvaus

Ulkohammastettujen lukkoaluslevyjen tyypit luokitellaan pääasiassa hampaiden muodon, kantokyvyn ja erikoistoimintojen perusteella.

(1) DIN 6798

DIN 6798 -standardi on laajimmin käytetty ulompi hammastettu lukkoaluslevy, ja se koostuu pääasiassa kolmesta muodosta:

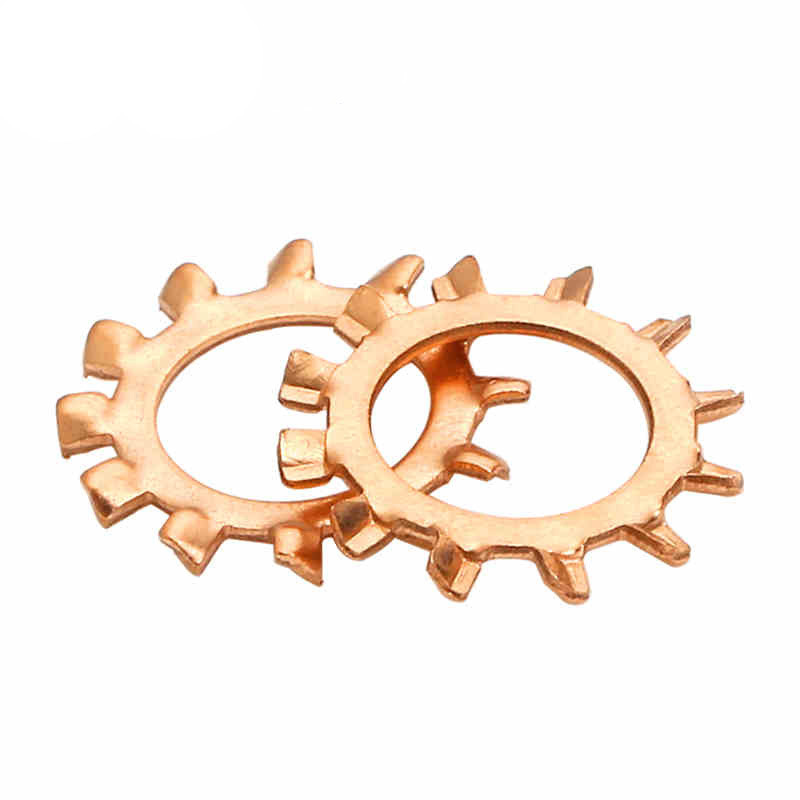

①Ulkoinen hammastettu lukitusrengas

Hampaat ovat ulkorenkaassa ja ne on järjestetty limittäin, mikä tarjoaa suurimman kosketuspinnan.

②Sisäinen hammastettu lukitusrengas

Hampaat ovat sisärenkaassa ja sopivat pienipäisille ruuveille.

③ Kartiomainen uritettu lukitusrengas

Kartiorakenne, 90° upotettu kulma

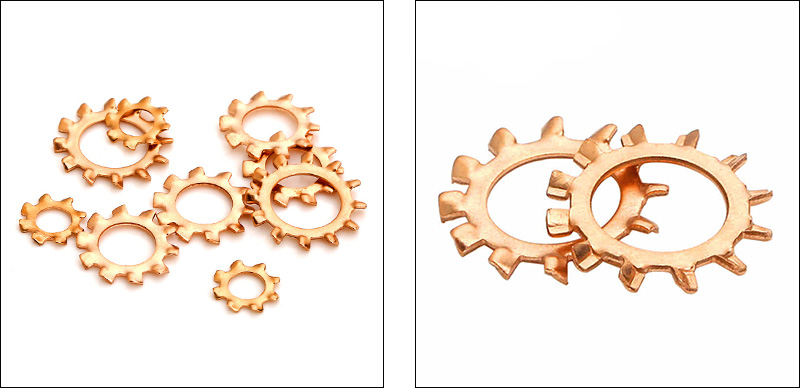

Outer Serrated Toothed Lock Washers

(2) BW vs EOW

Kuorman lujuusluokituksen mukaan ulommat hammastetut lukkoaluslevyt jaetaan vakiotyyppiin ja raskaaseen tyyppiin.

① BW Vakiotyyppi

Sillä on säännöllinen hammassyvyys, se sopii normaaliin teollisuuskäyttöön ja yleisiin kokoonpanotöihin. Yleisiä käyttökohteita: elektroniikkatuotteet, yleiskoneet, automaatiolaitteet.

② EOW Heavy Duty -tyyppi

Siinä on syvemmät hampaat ja parempi löystymisen esto, ja se sopii paikkoihin, joissa tärinä on voimakas ja kuormitettu.Yleiset käyttötarkoitukset: autonosat, tärisevät koneet, rakennusprojektit ja teräsrakenteet.

(3) Erikoistoiminto

①EOW Päällekkäisyys

Erityinen limittyvä hammasrakenne, joka on suunniteltu erityisesti sovelluksiin, joissa vääntömomentti on suhteellisen heikko. Yleiseen ulkohammastyyppiin verrattuna se soveltuu epätasaisille tukipinnoille, sillä on suurempi kosketuspinta-ala ja se edistää kuorman jakautumista.

②Suuri/kapea kaista

Eri sovellustilojen vaatimusten mukaisesti (RDEFL/RDIFL) ja (RDIFS) toimitetaan vastaamaan vaihtelevia kosketusaluevaatimuksia.

③Kaksihampainen aluslevy RDD

Sekä sisä- että ulkopinnat ovat sahalaitaisia, mikä sopii sovelluksiin, joissa vaaditaan korkeampia löystymisenestovaatimuksia.

FAQ

(1) Ovatko ulommat hammastetut hammastetut lukkoaluslevyt tehokkaita voimakasta tärinää vastaan?

Kyllä, ulkoinen hammastiiviste soveltuu paremmin tärinää aiheuttaviin ympäristöihin kuin sisäinen hammastiiviste, koska sillä on suurempi hampaiden välinen kosketuspinta ja syvempi kiinnitys.

(2) Vaurioituvatko hampaat pehmeitä materiaaleja, kuten alumiinia tai muovia?

Se on oikein. Terävät hampaat tunkeutuvat pehmeämpiin materiaaleihin ja jättävät kolhuja tai jopa halkeamia. Alumiinisille osille voit laittaa litteän aluslevyn lukkoaluslevyn ja työkappaleen väliin puskuroimaan. Mitä tulee muoviosiin, älä käytä ulkoisia hammasaluslevyjä suoraan. On parempi valita sisäiset hammaspesurit tai käyttää sen sijaan isompaa litteää aluslevyä.

(3) Mikä on jousiteräksisten ulompien hammastettujen lukkoaluslevyjen tyypillinen kovuus?

Lämpökäsittelyn jälkeen kovuus on yleensä HRC 40–50 (noin 400–530 HV).

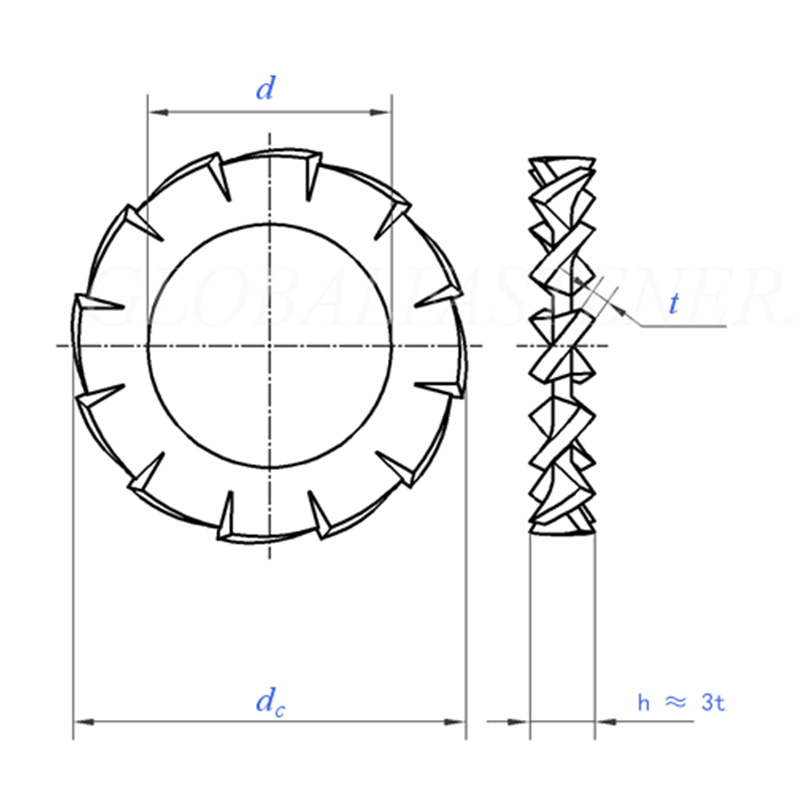

Outer Serrated Toothed Lock Washers

Koko		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = nimelliskoko	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max = nimelliskoko	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Hampaiden määrä	min	9	9	9	9	10	11	11	12	14	14
1000 yksikköä/kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Nimelliskierteen halkaisijalle		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Koko		10.5	13	15	17	19	21	23	25	28	31
d	min = nimelliskoko	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = nimelliskoko	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Hampaiden määrä	min	16	16	18	18	18	20	20	20	22	22
1000 yksikköä/kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Nimelliskierteen halkaisijalle		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
