Tukevat hitsatut pyöreät mutterit

Robust Weld pyöreät mutterit ovat erikoiskiinnittimiä, jotka on suunniteltu erityisesti pysyvään kiinnitykseen perusmateriaaliin hitsaamalla. Innovaatio ja tarkkuus ovat ytimenä sille, kuinka valmistajat vievät Xiaoguon® valmistusprosessia eteenpäin.

Malli:QC/T 867-2011

Lähetä kysely

Tuotteen Kuvaus

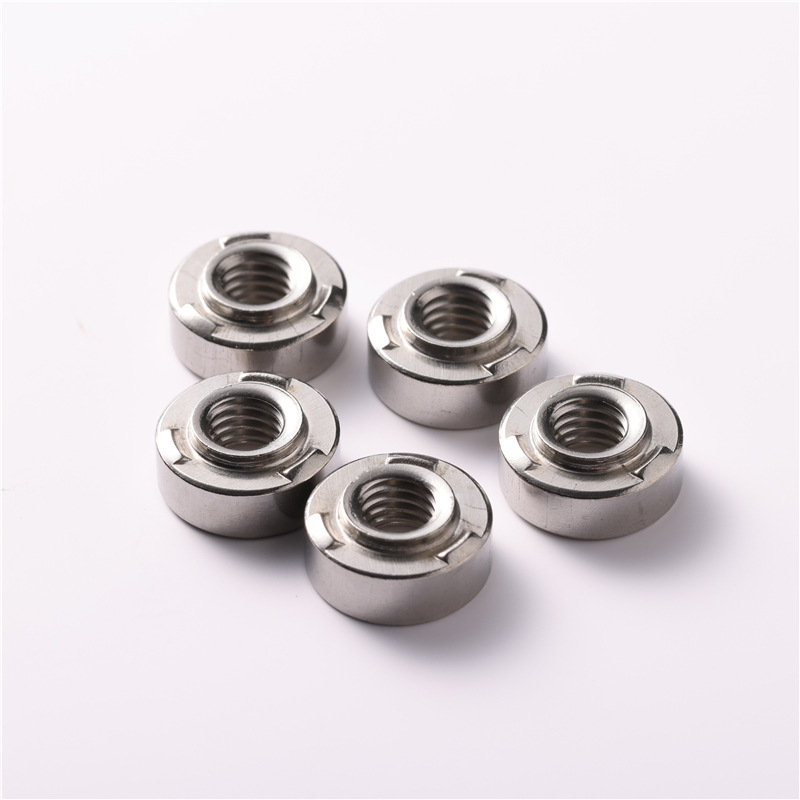

Robust Weld pyöreät mutterit ovat erityisiä yksiosaisia kiinnikkeitä, jotka on valmistettu pysyvästi hitsattavaksi pohjamateriaaliin. Ne ovat pyöreitä, joissa on usein pyöristetty yläosa, ja niiden sisällä on kierteet sopivaan pulttiin tai ruuviin.

Niiden päätehtävänä on antaa vahva, luotettava, uudelleen käytettävä kierrepiste esimerkiksi metallilevyille, kehyksille tai levyille – paikkoihin, joissa ei ole helppoa napauttaa lankoja suoraan tai joissa se ei olisi tarpeeksi vahva. Ne ovat perusosa rakennetuissa rakenteissa ja koneissa.

Niiden ensisijaisena tarkoituksena on luoda vahva, kestävä ja uudelleenkäytettävä kierreliitos ohuille metallilevyille, kehyksille tai tasaisille pinnoille. Nämä ovat paikkoja, joissa suora koputus on joko vaikeaa tai riittämätöntä. Kun ne on asennettu, ne mahdollistavat pulttien ja ruuvien lujasti kiinnittymisen ja estävät kuorimisen. Ne ovat välttämättömiä monenlaisissa koneissa ja rakennuksissa, mikä takaa kestävät ja luotettavat liitännät.

Tuotteen edut

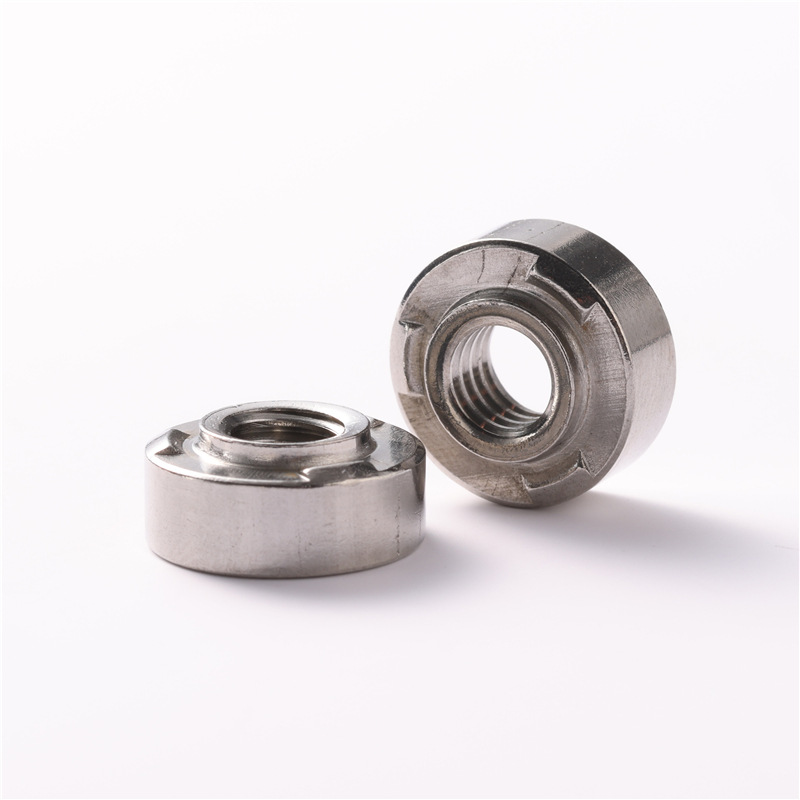

Robust Weld pyöreillä muttereilla on tärkeä suunnitteluominaisuus: pieni ohjaus- tai kohdistusliuska työntyy ulos. Ennen kuin työkappaleen hitsaus alkaa, pieni komponentti on upotettava tarkasti työkappaleen esiasetettuun porattuun reikään, jotta komponenttien paikat ovat täydellisesti kohdakkain hitsausprosessin aikana, mikä luo perustan myöhemmän hitsausprosessin tarkkuudelle.

Se estää mutteria pyörimästä, kun asennat sitä ja pitää sisäkierteet suorina suhteessa pintaan, johon se kiinnitetään. Tämä välilehti on todella hyödyllinen nopeille, automatisoiduille kokoonpanolinjoille – pitää asiat johdonmukaisina ja säästää aikaa, koska manuaalisia säätöjä ei tarvita.

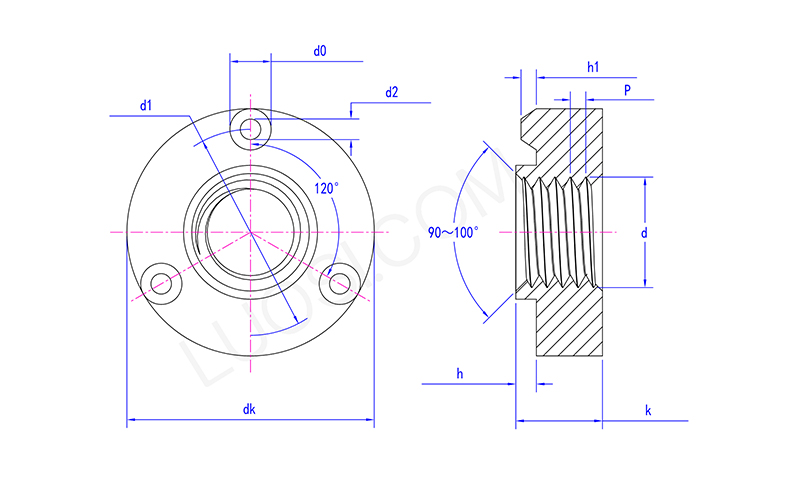

ma	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
d1 max	10.9	11.9	13.3	17.9	19.9	22.7
d1 min	10.5	11.5	12.9	17.5	19.5	22.3
d0 max	2.8	2.8	3.2	4.3	4.3	5
d0 min	2.5	2.5	2.9	4	4	4.7
d2 max	0.95	0.95	1.5	2.1	2.1	2.5
d2 min	0.65	0.65	1.2	1.8	1.8	2.2
dk max	13.7	14.7	16.5	22.2	24.2	27.7
dk min	13.3	14.3	16.1	21.8	23.8	27.3
h max	1.35	1.35	1.55	2	2	2.5
h min	1.1	1.1	1.3	1.75	1.75	2.25
h1 max	0.85	0.85	1	1.5	1.5	2
h1 min	0.65	0.65	0.75	1.19	1.19	1.78
k max	4.45	4.7	5.2	6.8	8.4	10.8
k min	4.15	4.4	4.9	6.44	8.04	10.37

Käytetyt materiaalit

Tavalliset Robust Weld pyöreät mutterimme on valmistettu vähähiilisestä teräksestä, joka hitsautuu todella hyvin. Meillä on myös ruostumattomasta teräksestä valmistettuja versioita, kuten 304 ja 316, jotka parantavat ruosteenkestävyyttä vaativissa olosuhteissa. Ne täyttävät myös erilaiset kansainväliset standardit.
