Jaettu rengaslukkoaluslevy

Kun monet asiakkaat ostavat Xiaoguo® Split Ring Lock Washerin, suosittelemme yleensä, että he lisäävät myös litteät aluslevyt. Tämä suurentaa tehokkaasti pinta-alaa ja estää työkappaleen pinnan vaurioitumisen. Tarjoamme sinulle ammattimaisen sovitusratkaisun.

Lähetä kysely

Tuotteen Kuvaus

Teollisuuden raskaissa koneissa Split Ring Lock Washer on yleinen tapa estää pulttien löystyminen. Kun kiristät kiinnitintä, jaettu lukkoaluslevy puristuu tasaiseksi. Se pomppii takaisin luonnollisesti luoden jatkuvaa ulospäin suuntautuvaa voimaa. Samalla sen terävät reunat leikkaavat metallipintaan estäen pulttia tärisemästä irti ajan myötä.

【1】Ydin etu

(1) Se pitää pultit tiukasti paikoillaan jatkuvalla työntämisellä ja pintapitolla.

（2）Helppo asentaa, eikä erikoistyökaluja tarvita.

(3) Sopii useimpiin vakiopultteihin ja muttereihin. Se on valmistettu yleisten standardien, kuten DIN 127, mukaisesti, mikä tekee varastonhallinnasta yksinkertaista.

（4） Jaetun rengaslukkoaluslevyt ovat erittäin kestäviä. Ne lämpökäsitellään 370–470 HV:n kovuuden saavuttamiseksi. Tämän ansiosta ne kestävät kovaa painetta ja raskaiden koneiden jatkuvaa tärinää, mikä takaa pitkän käyttöiän.

(5) Voit valita erilaisia pintakäsittelyjä, kuten vakiosinkityksen tai sinkki-alumiinipinnoitteen (Dacromet). Näin saat oikean tason ruostesuojauksen kaikissa pesukoneen kohtaamissa olosuhteissa.

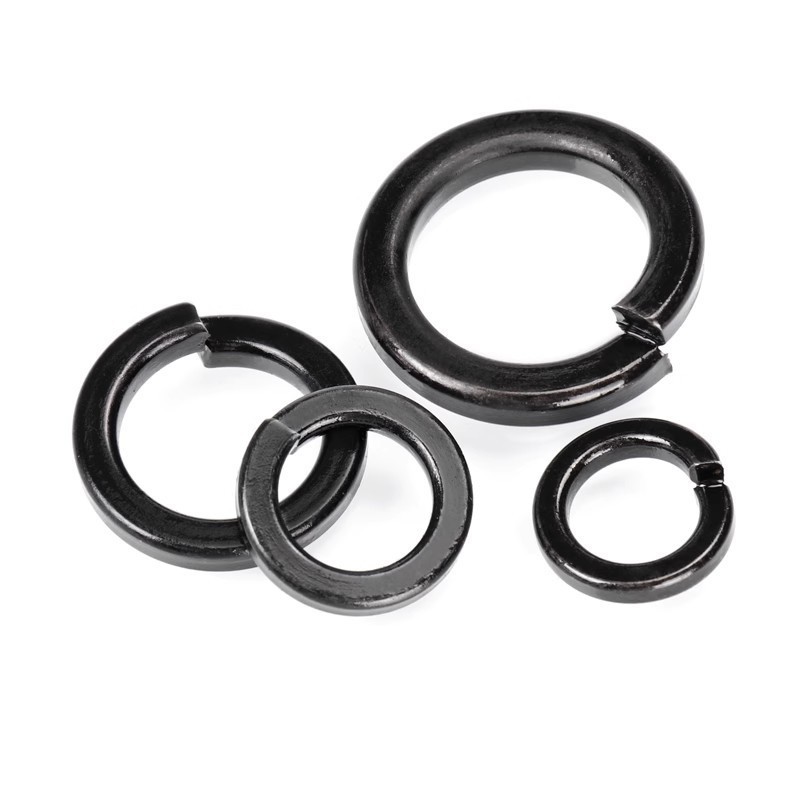

Split Ring Lock Washer

【2】Sovellusesimerkit

(1) Silppurit ja murskaimet – Tällaisissa laitteissa aluslevyjä käytetään tärkeissä pulteissa estämään niitä löystymästä epätasapainoisen pyörimisen ja jatkuvan tärinän takia.

(2) Raskaat liikkuvat koneet – Nämä Split Ring Lock Washer -levyt auttavat levittämään dynaamisia kuormia ja pitämään tärkeimmät liitoskohdat tiukoina.

(3) Energia- ja kaivoslaitteet – Nämä pesurit sopivat tuuliturbiineihin, aurinkosähköjärjestelmiin ja muihin puhtaan energian laitteisiin sekä raskaisiin kaivoskoneisiin. Ne kiinnittävät pultit tiukasti ja pysyvät lukittuina myös usein tärinässä ja lämpölaajenemisessa.

(4) Yleiskoneet – Käytetään laajasti pumpuissa, kompressoreissa ja yleisissä mekaanisissa osissa. He pystyvät käsittelemään laitteiden tärinää ja ulkoisen voiman painetta päivittäisessä käytössä.

【3】 Asennusvinkkejä

Kun asennat, aseta jaettu rengaslukkoaluslevy pultin, ruuvin tai mutterin ja kiinnitettävän osan väliin. Varmista vain, että sen terävä reuna on suoraan metallipintaa vasten. Kiristä se sitten vääntömomentin mukaan saadaksesi hyvän istuvuuden. Nämä pesurit on tarkoitettu vain kertakäyttöön – älä käytä niitä uudelleen. Jos teet niin, puristusvoima laskee, mikä voi aiheuttaa turvallisuusongelmia ja heikentää sen tehoa.

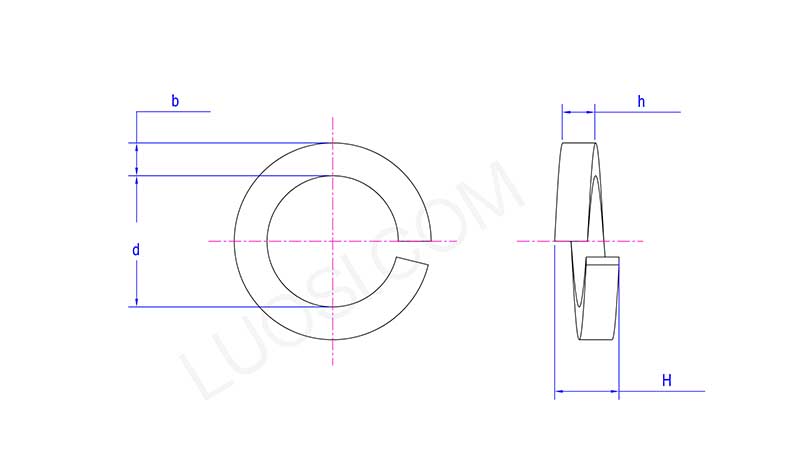

Split Ring Lock Washer

ma	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
