Jousilukon aluslevyt

Xiaoguo®-tehtaan valmistamilla Spring Lock aluslevyillä on luonnollinen joustavuus. Kiristyksen jälkeen ne kohdistavat jatkuvasti käänteisen elastisen voiman pultteihin ja muttereihin, mikä estää tehokkaasti pulttien ja muttereiden löystymisen.

Lähetä kysely

Tuotteen Kuvaus

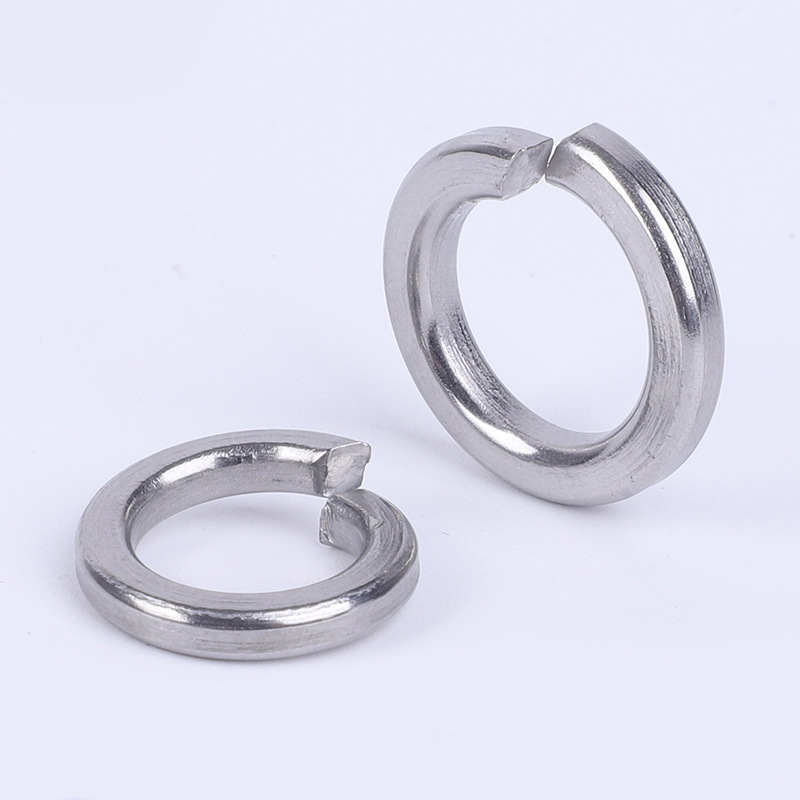

Spring Lock Washers, joka tunnetaan yleisesti nimellä jousialuslevy, elastinen aluslevy tai lukitusaluslevy, on metallitiiviste, jossa on hieman ulkoneva lovi. Materiaali on pääosin hiiliterästä ja ruostumatonta terästä. Se on erityisesti suunniteltu yhdistettäväksi pultin päiden ja muttereiden kanssa. Se estää omalla joustavuudellaan pulttia löystymästä laitteen tärinän takia.

Yksinkertaisesti sanottuna jousilukkoaluslevyt ovat "joustavaa vastustavaa voimaa", joka asetetaan ruuvin ja työkappaleen väliin. Se on suhteellisen halpa, pienikokoinen, vie vähän tilaa, sillä on yksinkertainen rakenne ja se on helppo asentaa. Se on yksi yleisimmistä löystymistä estävistä osista, joita käytetään teollisessa tuotannossa, autoissa, koneissa, sähkölaitteissa ja tee-se-itse-kokoonpanossa.

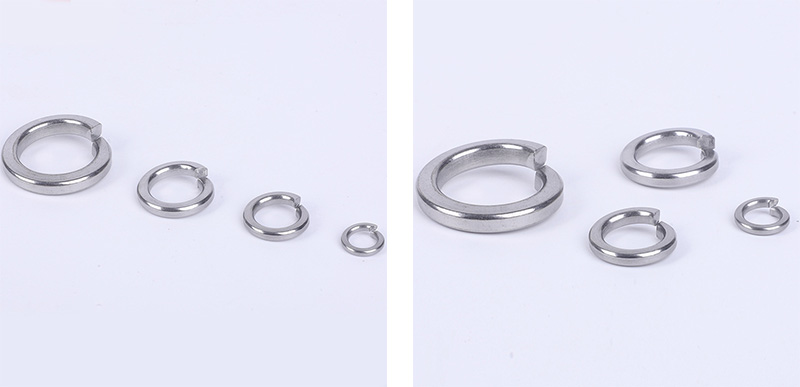

Spring Lock Washers

Kuinka työ suoritetaan?

Kun näet jousilukon aluslevyjen muodon, kaikki käy selväksi - se ei ole litteä pyöreä rengas, vaan metallirengas, joka on leikattu kerran, leikkausaukko siirtyy ylös ja alas. Sen poikkileikkaus on kalteva, ja juuri tämän muodon vuoksi sillä on luonnostaan joustavuutta.

Työprosessi on itse asiassa melko yksinkertainen:

（1）Asennus: Aseta jousilukkoaluslevyt pulttiin ja aseta se pultin pään tai mutterin alle.

(2) Kiristys: Kun mutteria käännetään alaspäin, jousialuslevy työntyy alas. Jousialuslevy, joka oli siirtynyt ylös ja alas leikatussa reunassa, on litistetty, mikä luo voiman, joka työntää taaksepäin.

(3) Löystymisen esto: Kun jousialuslevy on litistetty, se yrittää "joustaa takaisin". Tämän synnyttämä vastakkaisen suunnan joustavuus lisää kitkaa koko liitoksessa ja vastustaa siten tärinän aiheuttamaa löystymistä. Samalla jousialuslevyn litistetyt päät tuottavat teräviä reunoja, jotka tunkeutuvat pultin päähän ja työkappaleen pintaan muodostaen fyysisen "lukitusvaikutuksen", joka estää pultin pyörimisen entisestään.

Jousilukkoaluslevyjen löystymistä estävä toiminto saavutetaan kahdella tavalla: toinen on elastisuuden aiheuttama kitka ja toinen on puremisvoima, joka muodostuu terävien reunojen tunkeutuessa pintaan.

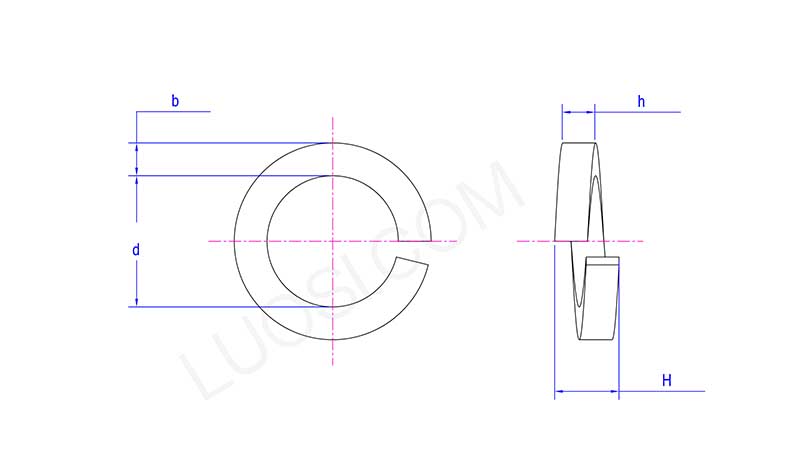

Spring Lock Washers

ma	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
