Tavalliset sisäiset hampaiden lukituslevyt

Pienikantisille ruuveille Xiaoguo® Standard Internal Tooth Lock Washers on ihanteellinen valinta. Sisäinen hammasrakenne varmistaa, että kaikki hampaat pääsevät kosketuksiin ruuvin pään kanssa, jolloin saavutetaan tehokas lukitus.

Lähetä kysely

Tuotteen Kuvaus

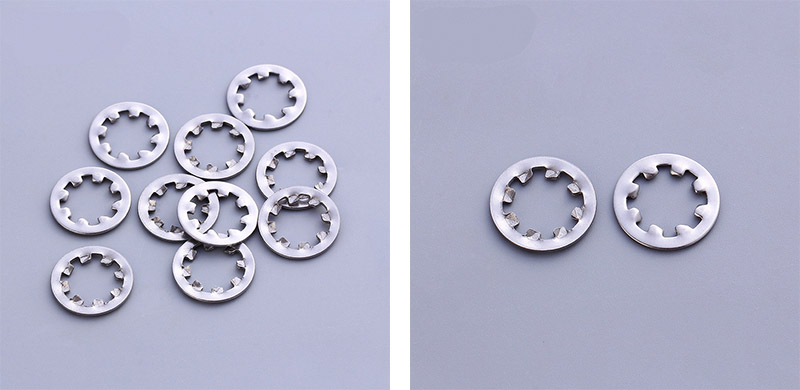

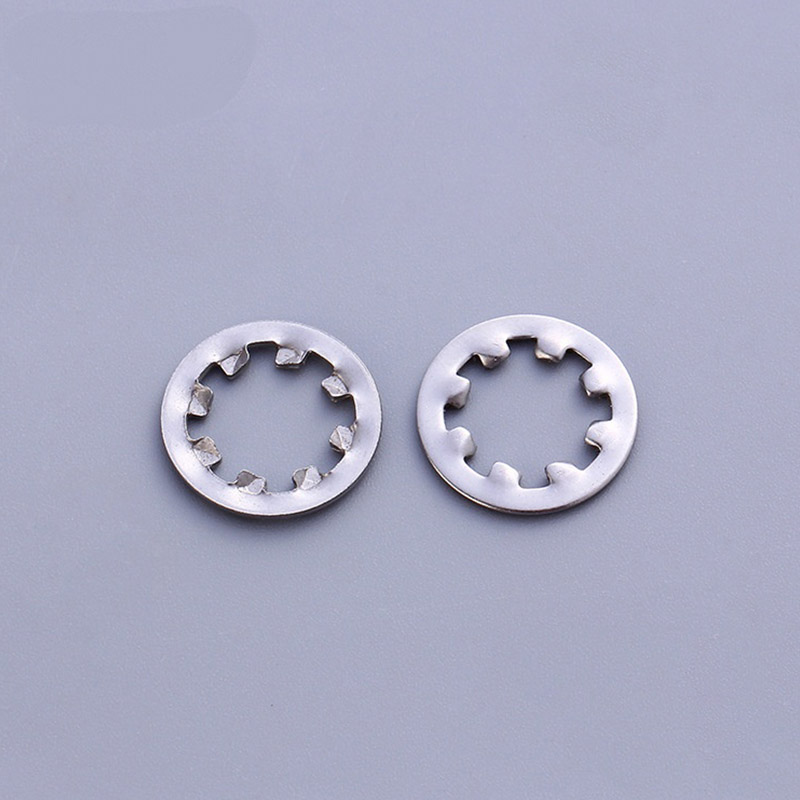

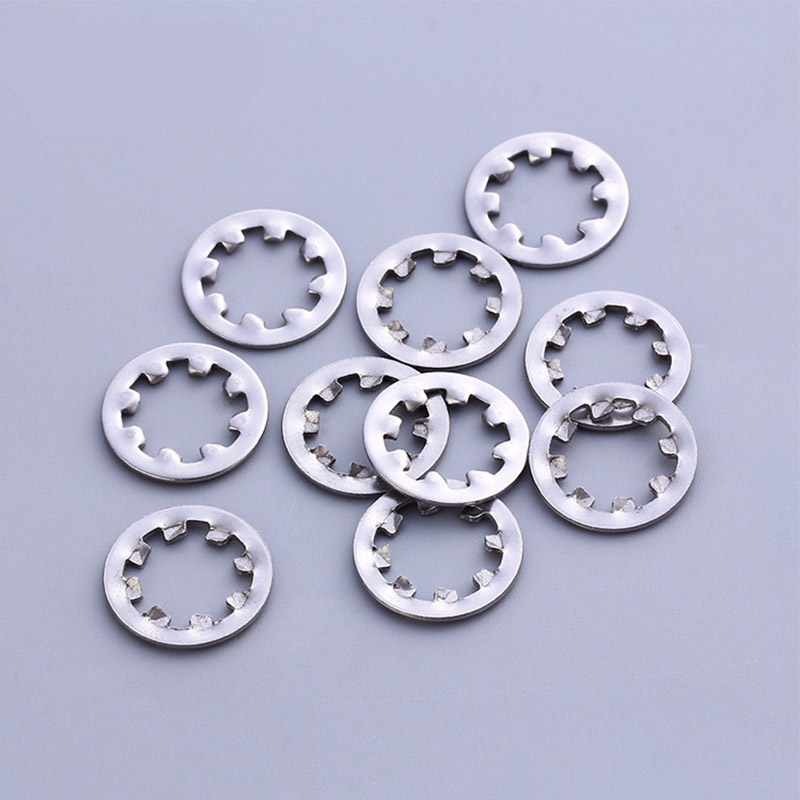

Standard Internal Tooth Lock Washers on eräänlainen löystymistä estävä aluslevy, jonka pinnalla on sisäänpäin järjestettyjä hammasta muistuttavia rakenteita. Sen muoto on ohut metallirengas, jonka keskellä on terävä hammasrengas ja sileä ja tasainen ulkoympyrä. Ruuvia kiristettäessä nämä hampaat uppoavat ruuvin päähän ja laitekomponentin pintaan tukeutuen kitkavoimaan ja puremisvoimaan estäen ruuvin löystymisen. Yksinkertaisesti sanottuna "lukko" on lisätty ruuvin pään ja laitekomponentin pinnan väliin, mikä estää ruuvia löystymästä laitteen käytön aikana korkeasta tärinätaajuudesta johtuen.

Toimintaperiaate

Standardin sisäisen hammaslukon aluslevyn toimintaperiaate on itse asiassa melko yksinkertainen. Se perustuu pääasiassa kahteen toimintoon: "hampaiden kiinnittyminen + elastinen paine" löystymisen estämiseksi.

(1) Hampaiden narskutus

Standard Internal Tooth Lock Washersin sisärenkaassa on sarja teräviä hampaita. Kun pulttia tai mutteria kiristetään, nämä hampaat tunkeutuvat kahteen kosketuspintaan:

Ruuvin pään/mutterin pohjapinta (metallipinta).

Työkappaleen pinta (joskus jopa maali- tai oksidikerroksen läpäiseminen)

Kun hampaat on asetettu paikalleen, on ikään kuin "minisulkulaitteiden" rengas olisi asetettu ruuvin pään alle. Jos ruuvi yrittää pyöriä takaisin itsestään, nämä hampaat tarttuvat siihen lujasti ja estävät sitä liikkumasta, mikä estää löystymisen.

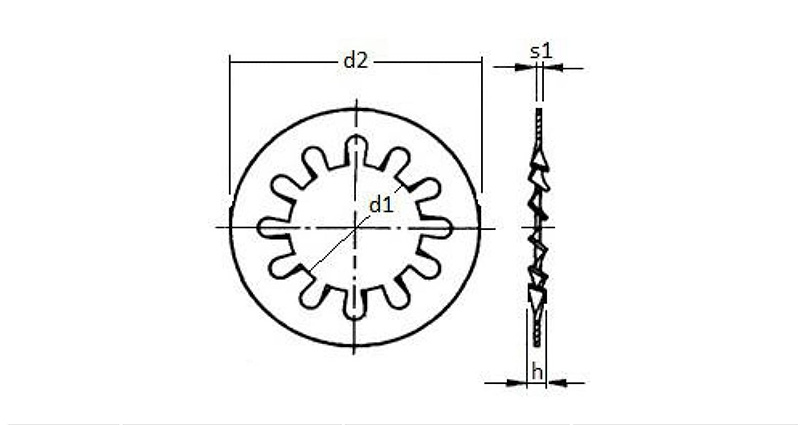

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Toimitetut tiedot ja piirustukset ovat vain viitteellisiä

（2）Elastinen paine

Pesukone itsessään on joustava. Kiristyksen jälkeen Standard Internal Tooth Lock -aluslevyt litistetään, mutta sen materiaali pyrkii aina palaamaan alkuperäiseen muotoonsa, joten se tuottaa jatkuvasti päinvastaista työntövoimaa ja ylöspäin suuntautuvaa pomppimisvoimaa.

Tämä elastinen voima vaikuttaa kierteisiin ja lisää kierteiden välistä kitkaa. Suuremman kitkan myötä ruuvien löystyminen luonnollisesti vähenee.

(3) Näiden kahden yhteisvaikutus

Mekaaninen kiinnitys tarjoaa suoran kääntymisen eston

Elastinen esijännitys lisää kierteen kitkaa ja samalla kompensoi pieniä tärinöitä tai materiaalin virumista.

Nämä kaksi toimivat yhdessä varmistaen, että standardi sisäiset hammaslukkoaluslevyt voivat tehokkaasti estää pultin löystymisen jopa ympäristöissä, joissa on tärinää, iskuja tai lämpölaajeneminen ja -kutistuminen.
