Hammastetut lukkoaluslevyt Sisäiset hampaat

Xiaoguon® tehdas voi tarjota erilaisia hammastettuja lukkoaluslevyjä, jotka on valmistettu eri materiaaleista. Se voi täyttää asiakkaiden erilaiset räätälöintivaatimukset, mukaan lukien erikoiskoot, erityiset pintakäsittelyt jne., vastatakseen asiakkaiden käyttötarpeisiin erilaisissa työympäristöissä.

Lähetä kysely

Tuotteen Kuvaus

Ulkoinen hammas ja sisäiset hampaiden lukitustiivisteet ovat kaksi samanlaista tuotetta, jotka on suunniteltu eri käyttötarkoituksiin. Toohed-lukkolevyjen sisäiset hampaat ovat "hellävaraisemmat", kun taas ulkoinen hammastiiviste on "aggressiivisempi". Keskeinen ero niiden välillä on hampaiden asennossa, joka määrittää kunkin asiantuntemuksen.

Vertailu Hammastetut lukkolevyt sisäiset hampaat Ulkoinen hammas

Ulkonäkö ja hampaan muoto Hampaat sijaitsevat tiivisteen sisärenkaassa ja ulottuvat sisäänpäin. Hampaat sijaitsevat tiivisteen ulkorenkaassa ja ulottuvat ulospäin, muistuttaen tähtiä.

Lukitusperiaate Kiristämisen yhteydessä sisärenkaan hampaat "purevat" ruuvin pään tai pultin pään alapuolelle, mikä antaa löystymistä estävän kitkavoiman. Kiristettäessä ulkorenkaan hampaat "puruvat" samanaikaisesti kiinnittimen pään alapuolella olevaan pintaan ja liitetyn komponentin asennuspintaan.

Pääetu Ei vaurioita työkappaleessa: Ulkorengas on sileä eikä naarmuta tai vahingoita asennuspintaa. Vahvempi löystymisenestokyky: Kaksipuolinen lukitus, sopii erityisesti tärinälle ja voimakkaille vääntökuormituksille altistuviin sovelluksiin.

Mukautuva ruuvityyppi Käytetään pääasiassa ruuveille, joiden kanta on pienempi. Sopii ruuveille, joissa on suurempi kanta

Pääsovellusskenaariot Sitä käytetään yleisesti autojen sisäosissa ja paneeleissa, tarkkuuselektroniikkalaitteissa, kodinkoneissa jne. Sitä käytetään laajalti aloilla, jotka vaativat vahvempaa kiristysvoimaa, kuten raskaat koneet, alustat, suuret voimalaitteet ja teollisuuskoneet, jotka kestävät suurta tärinää.

Asennusvaiheet

Toothed-lukkoaluslevyjen sisähampaiden asennus on hyvin yksinkertaista. Tärkeintä on, että suunta on oikea.

Toothed Lock Washers Internal Teeth

(1) Vahvista tekniset tiedot

Varmista, että hammastettujen lukkoaluslevyjen sisähampaiden sisähalkaisija vastaa pultin halkaisijaa.

Tarkista, ovatko tiivisteen hampaat ehjät ja ilman muodonmuutoksia.

（2）Puhdista kosketuspinta

Pyyhi öljy-, maali- ja rautaviilat pois pultin pään pohjasta ja työkappaleen pinnasta.

Jos sitä käytetään sähkömaadoitukseen, varmista, että tiivisteen hampaat voivat tunkeutua maali- tai oksidikerroksen läpi.

(3) Aseta aluslevy (suunta on ratkaiseva)

Aseta hammastettujen lukkolevyjen sisäiset hampaat pulttiin.

Hampaan pinnan tulee olla pultin päätä tai mutteria päin (eli hampaiden tulee olla suunnattu kiristettävän komponentin pintaan).

Sileä ja tasainen pinta on pultin pään ulkopuolta päin.

(4) Aseta pultti paikalleen

Pujota pultti aluslevyineen työkappaleen reiän läpi.

Kiristä mutteri tai pultti käsin varmistaaksesi, että kierteet ovat oikein linjassa.

(5) Kiristä

Käytä momenttiavainta ja kiristä pultit vakiomomenttiarvojen mukaisesti.

Kiristysprosessin aikana hampaat kytkeytyvät automaattisesti kosketuspintaan.

Vääntömomentin lisäsäätöä ei tarvita; tavallinen vääntömomentti riittää.

(6) Tarkista

Sähkömaadoitussovelluksissa yleismittarilla voidaan mitata johtavuus tiivisteen molemmilta puolilta varmistaakseen, että hampaat ovat lävistyneet pinnoitteen läpi.

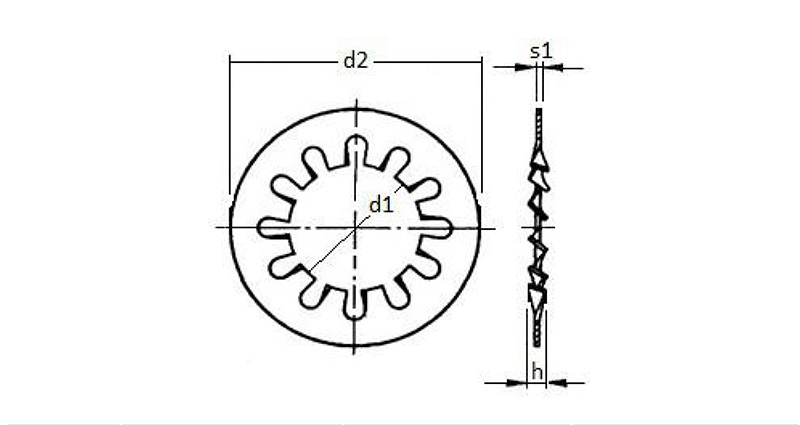

< style="text-align:center;"> Toothed Lock Washers Internal Teeth

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Toimitetut tiedot ja piirustukset ovat vain viitteellisiä

Usein kysytyt kysymykset

(1) Miten ne pakataan vientiä varten?

Sisäpakkaus koostuu muovipusseista ja paperilaatikoista, kun taas ulkopakkaus on tavallisia vientilaatikoita ja kuormalavoja. Jokaisella Toothed-lukkoaluslevyllä ei ole itsenäistä suojaa, mutta pakkaus on riittävä estämään niitä naarmuuntumasta toisiaan kuljetuksen aikana.

(2) Voidaanko sisäisiä hammaslukkoaluslevyjä käyttää upporuuvien kanssa?

Kyllä, mutta on välttämätöntä huomata, että hampaan pinnan on edelleen oltava työkappaletta vasten. Koska upotetun ruuvin pää on kartiomainen, aluslevyn sisähampaat eivät välttämättä pääse täysin kosketukseen pään pohjapinnan kanssa, mikä johtaa hieman heikompaan lukitusvaikutukseen.
