Hammastetut lukkoaluslevyt upotettuna

Xiaoguo®-tehtaan valmistamat upotetut hammastetut lukkolevyt on suunniteltu erityisesti vastaamaan tavallisia upotettuja ruuveja. Ne soveltuvat erittäin hyvin käytettäväksi upporuuvien kanssa.

Lähetä kysely

Tuotteen Kuvaus

Tämän tyyppisten upotettujen hammaslukkoaluslevyjen rakenne voidaan ymmärtää sen ydinominaisuuksista. Jokainen osa toimii yhdessä saavuttaakseen sujuvan asennuksen, elastisen esikiristyksen ja vahvan löystymisen eston.

Upotettu profiili

Upotettujen hammaslukkoaluslevyjen sisäreikä on koneistettu 45°:n standardin upotetulla viisteellä, joka vastaa standardi upporuuvien kartiokulmaa. Se sopii upotetuille ristikantaisille ja upotetuille kuusikulmaisille ruuveille.

Asennuksen aikana aluslevy työnnetään kokonaan työkappaleen upotettuun reikään, jolloin ruuvin kanta voi olla työkappaleen pinnan tasolla tai hieman sen alapuolella.

Toiminta: Varmistaa, että kokoonpanopinta on tasainen ja sileä, ilman ulkonemia, eikä aiheuta epämukavuutta kosketettaessa tai häiritse muita osia.

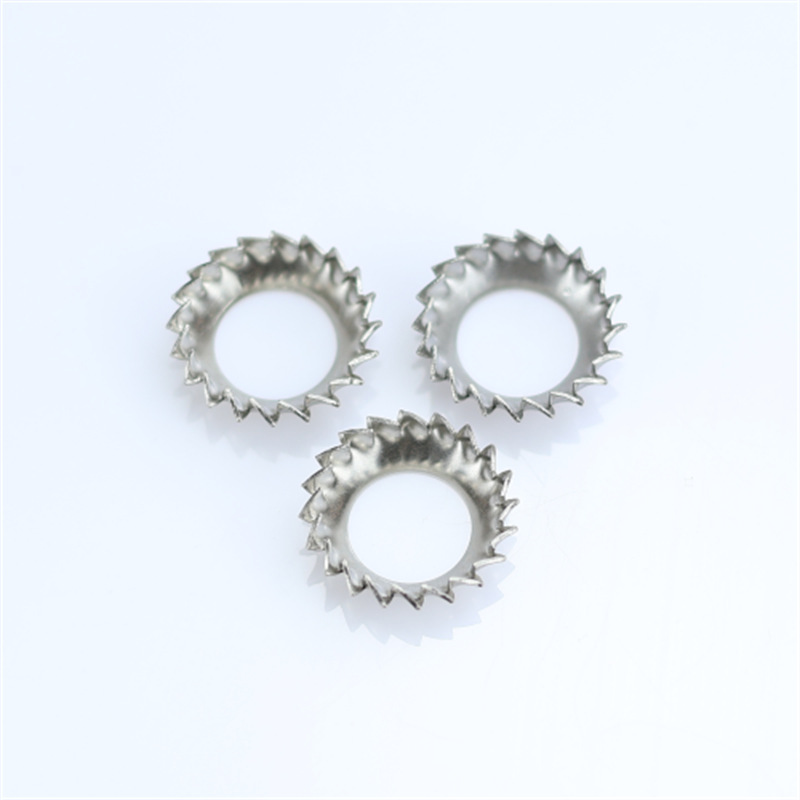

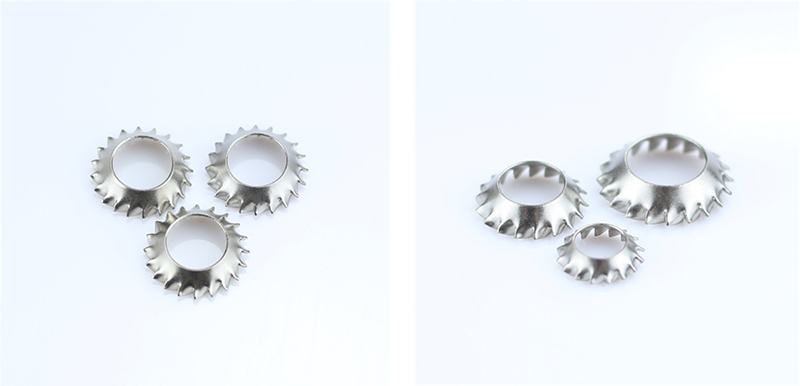

Toothed Lock washers With Countersunk

Kartiomainen / Dish Body

Upotettu hammastettu lukkoaluslevy on vapaassa tilassa kartiomaisen sateenvarjon kaltainen rakenne (keskiosa korkeammalla ja reunat alemmalla tai keskimmäinen matalampi ja reunat korkeammalla mallista riippuen), ja sillä on luontainen kyky muuttaa muotoaan elastisesti.

Kun ruuvia kiristetään, kartiomainen rakenne litistyy, jolloin syntyy jatkuva aksiaalinen palautusvoima.

Toiminta: Tarjoaa elastisen esijännityksen, kompensoi lämpölaajenemisen, kulumisen tai materiaalin muodonmuutoksen aiheuttamia rakoja ja estää pultin löystymisen.

Ulkoiset hammastetut hampaat

Upotettujen hammastettujen lukkoaluslevyjen ulkokehälle on sijoitettu terävien säteittäisten hampaiden rivi yhtenäisesti. Hampaan muoto on terävä ja säännöllinen, hampaiden kärjet osoittavat ulospäin.

Kiristettäessä hampaat pureutuvat työkappaleen pintaan (tai koskettavaan metallitasoon), jolloin muodostuu useita mekaanisia lukituspisteitä, mikä lisää merkittävästi kitkavastusta ja estää ruuvia pyörimästä ja löystymästä sen perimmäisestä syystä.

Toiminta: Kestää tärinän tai törmäyksen aiheuttamaa pyörivää löystymistä.

Hampaat voivat lävistää maalin, oksidikerroksen tai pinnoitteen muodostaen siten sähköisen maadoitusreitin.

Integroitu suljetun silmukan runkorakenne

Koko kappaleessa ei ole aukkoja tai liitoksia, ja se on muodostettu yhdellä meistoprosessilla. Se on tasaisesti rasittunut eikä todennäköisesti rikkoudu. Sillä on vahva rakenteellinen vakaus myös pitkäaikaisissa tärinäolosuhteissa.

Tasainen tukeva pohjapinta

Työkappaleen kanssa kosketuksissa oleva pohjapinta on tasainen taso ilman purseita. Se ei naarmuta metallilevyä, alumiinia, maalattuja osia tai muoviosia, ja se soveltuu tarkkaan ja ulkonäöltään kokoonpanoon.

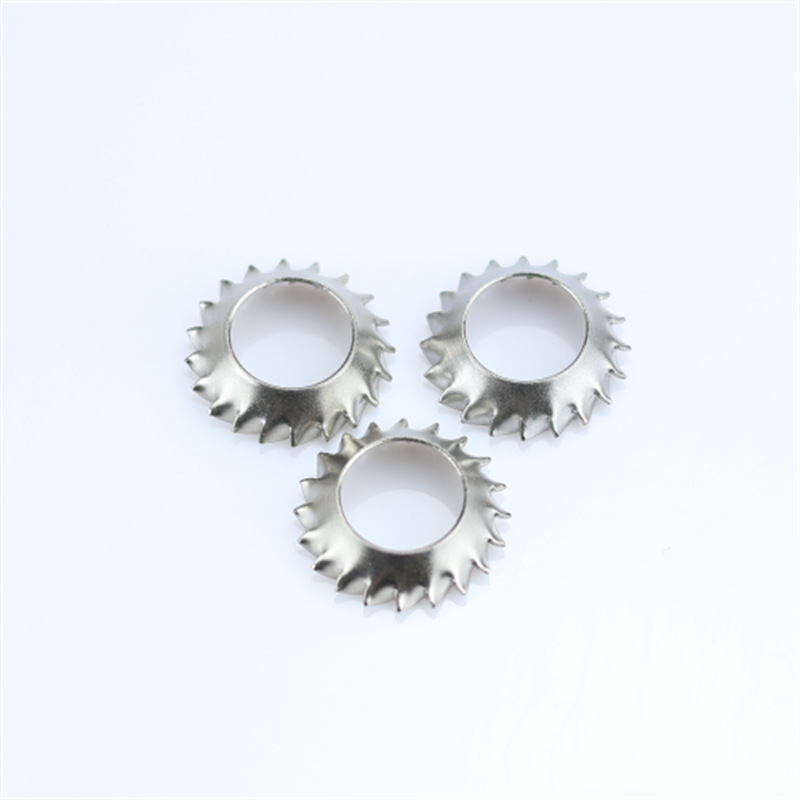

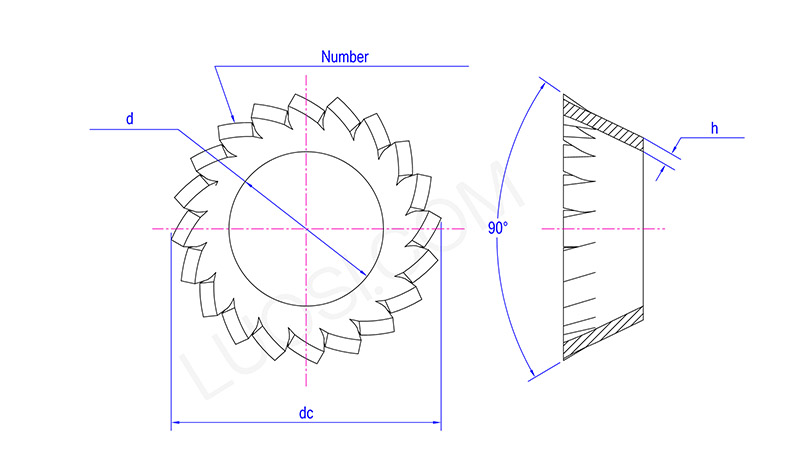

Toothed Lock washers With Countersunk

ma	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Hampaiden lukumäärä Min	10	12	12	14	14	16	18	20	26	28	30
