Kaksi taittuvaa itselukkiutuvaa aluslevyä

Xiaoguo®-tehtaan toimittamat kaksinkertaiset itselukkiutuvat aluslevyt luopuvat tavanomaisesta lukitusmenetelmästä ja ottavat käyttöön löystymisenestoperiaatteen kireydestä kitkan sijaan, mikä parantaa merkittävästi suorituskykyä.

Lähetä kysely

Tuotteen Kuvaus

Kaksinkertaisten itselukkiutuvien aluslevyjen löystymisenestoperiaate on: värähtelyn aiheuttaman haitallisen energian nerokas muuntaminen lukitsemiseen tarvittavaksi voimaksi. Sen sijaan, että luottaisimme perinteiseen tapaan käyttää pidätinrengasta löystymisen estämiseksi "kitkan kautta", otettiin käyttöön älykkäämpi mekanismi:

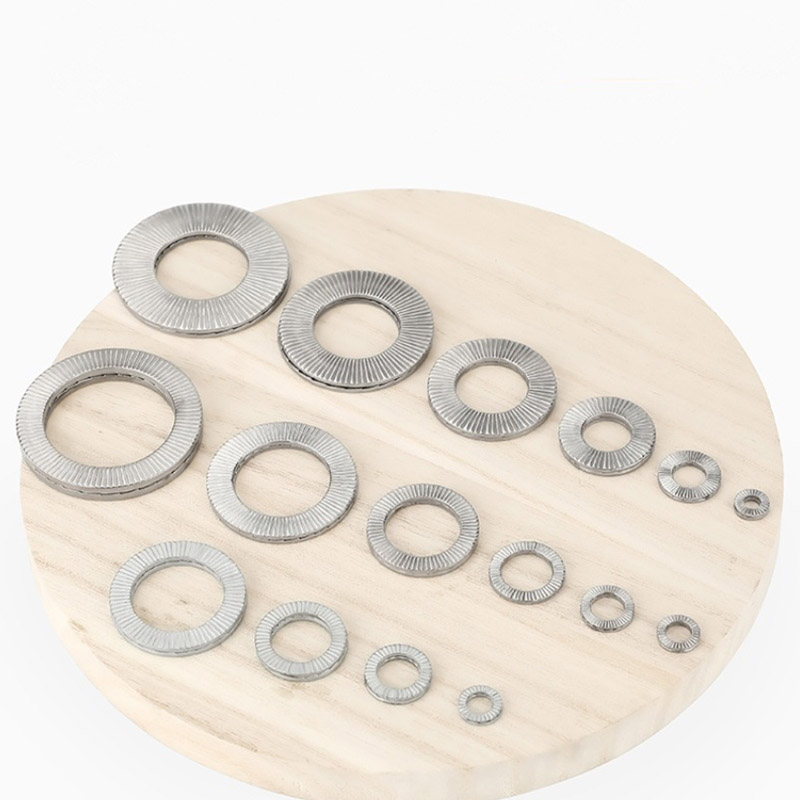

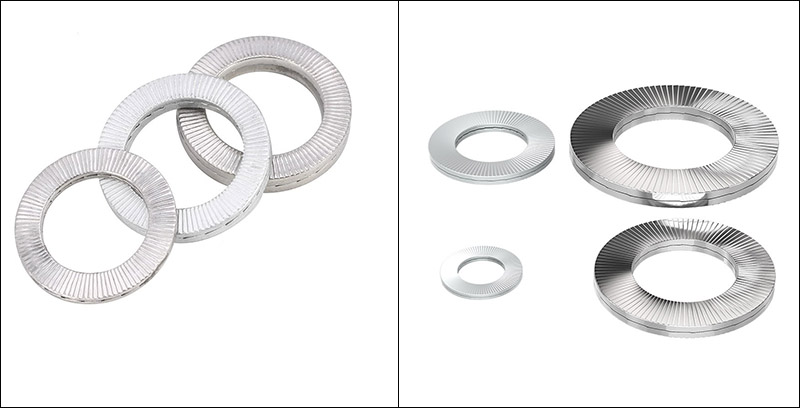

Two Fold Self Locking Washers

(1) Alkukiristys: Kaksipuolinen asemointi

Asennuksen aikana kahden aluslevyn kiilamaiset pinnat kohdistetaan toistensa kanssa ja niitä käytetään pareittain.

Ulkoinen kiinnitys: Kaksinkertaisten itselukittuvien aluslevyjen ulkopinnan säteittäiset hienot hampaat puristavat kiristyksen aikana lujasti mutterin/pultin päähän ja työkappaleen pintaan tiivistäen kosketuspinnan tiiviisti ja estäen liukumisen.

Sisäretentio: Tässä vaiheessa kiilamaiset pinnat (suuret hampaat) kahden aluslevyn sisäsivuilla ovat läheisessä kosketuksessa toisiinsa, mutta suhteellista liikettä ei ole tapahtunut, mikä antaa tilaa myöhemmälle mekaaniselle toiminnalle.

（2) Löystymisen laukaiseminen: Liukumisen sijaan kohdistusvirhe

Kun laite toimii tärisevässä ympäristössä, mutteri alkaa osoittaa hyvin pientä taipumusta löystyä.

Koska ulompien säteittäisten hampaiden kitkavoima on paljon suurempi kuin sisemmän kiilanmuotoisen pinnan, liikettä ei tapahdu mutterin ja kaksinkertaisten itselukittuvien aluslevyjen välillä.

Ainoa liike on, että kaksi aluslevyä "liukuvat pois paikaltaan" toisiaan vasten sisäpuolen kiilan muotoista pintaa pitkin.

(3) Itselukittumisen saavuttaminen: avain kiilaefektiin

Kun laite tärisee tai kokee vaihtelevia voimia, kiilamaisen pinnan synnyttämä voimakas vastavoima kumoaa välittömästi nämä tärinät. Tämä estää pulttia pyörimästä vastakkaiseen suuntaan ja muuntaa värähtelyenergian itselukittuvien kaksinkertaisten aluslevyjen lukitusvoimaksi, jolloin saavutetaan vaikutus "kiristyy mitä enemmän se tärisee", mikä estää löystymisen perimmäisestä syystä.

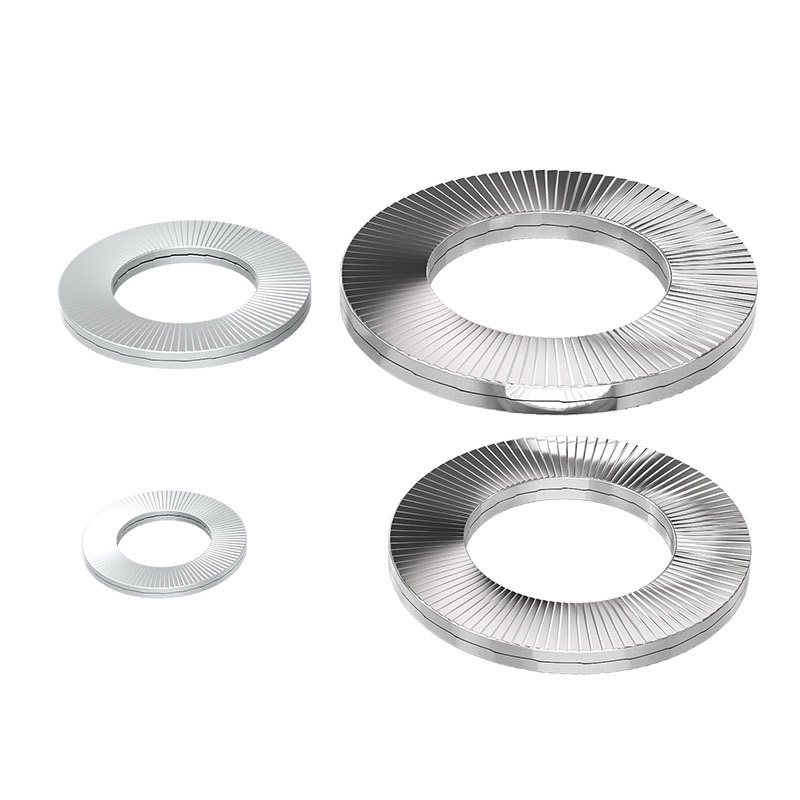

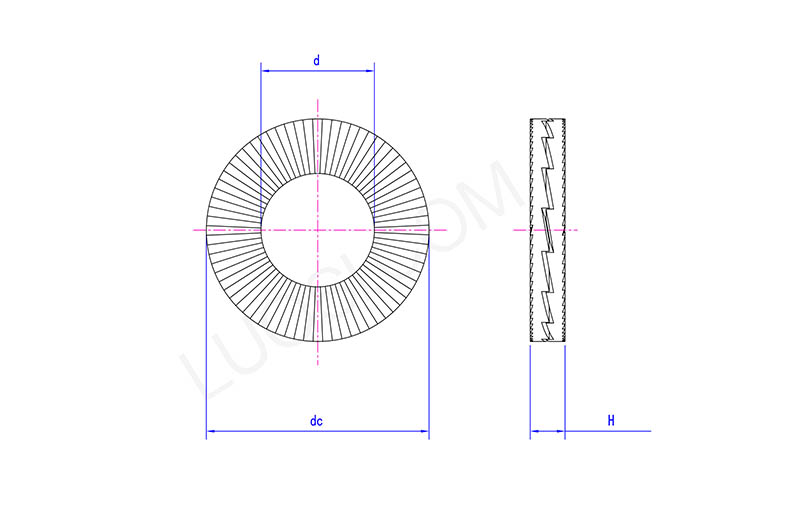

Two Fold Self Locking Washers

ma	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
