Heilumattomat kaksi taittuvat itselukkiutuvat aluslevyt

Xiaoguo® on johtava maailmanlaajuinen korkealaatuisten teollisuuskiinnittimien viejä. Unshakeable Kaksinkertaiset itselukkiutuvat aluslevyt ovat erikoistuneita kiinnityskomponentteja, jotka on suunniteltu tarjoamaan poikkeuksellista kestävyyttä tärinän ja dynaamisen kuormituksen aiheuttamaa löystymistä vastaan.

Malli:DIN 25201

Lähetä kysely

Tuotteen Kuvaus

Ravistamattomat kaksinkertaiset itselukkiutuvat aluslevyt ovat erityisiä kiinnikkeitä, jotka on tehty estämään pulttien tai mutterien irtoaminen tärinän, lämpötilan muutosten tai liikkuvien kuormien vuoksi. Ne toimivat kahdella tavalla pitämään asiat lukittuna tiukasti tärinää vastaan, etkä tarvitse ylimääräisiä liimoja, sotkuisia lankoja tai muita lukitustyökaluja. Juuri tästä syystä ne ovat välttämättömiä kriittisille komponenteille ankarissa ympäristöissä – turvallisuus ja luotettavuus ovat loppujen lopuksi keskeisiä vaatimuksia. Nämä komponentit eivät ainoastaan vähennä tehokkaasti huoltotiheyttä, vaan myös vähentävät perusteellisesti vikojen todennäköisyyttä ja tarjoavat vankan perustan laitteiden vakaalle toiminnalle.

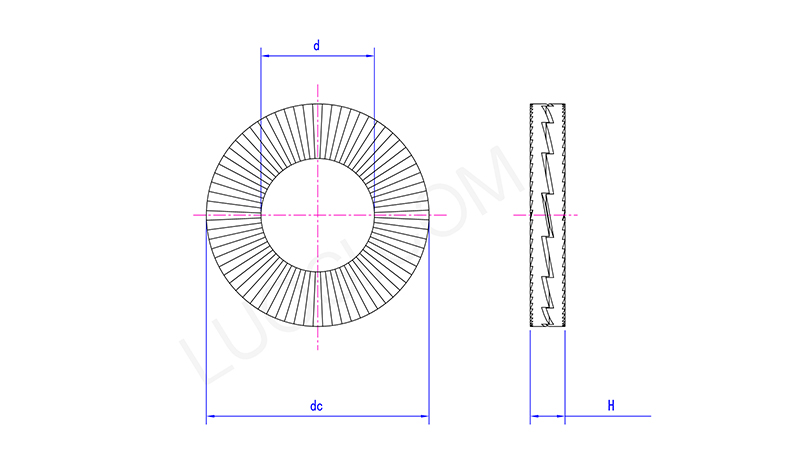

ma	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d max	5.5	6.6	8.8	10.9	13.2	15.4	17.2	19.7	21.6	23.6	25.5
d min	5.3	6.3	8.6	10.5	12.8	15	16.8	19.3	21.2	23.2	25.1
dc max	9.2	11	13.7	16.8	19.7	23.2	25.6	29.2	30.9	34.7	39.2
dc min	8.8	10.6	13.3	16.3	19.3	22.8	25.2	28.8	30.5	34.3	38.8
H max	2.05	2.05	2.75	2.75	2.75	3.65	3.65	3.65	3.65	3.65	3.65
H min	1.55	1.55	2.25	2.25	2.25	3.15	3.15	3.15	3.15	3.15	3.15

Tuotetiedot:

Järkymättömät kaksinkertaiset itselukitut aluslevyt toimivat kaksiosaisen suunnittelunsa ansiosta. Toisella puolella on pieniä harjanteita, jotka kaivetuvat sen pariksi liitettyyn pintaan, kuten kiinnike. Toisella puolella on kohotettuja, kaltevia osia tai pieniä kiiloja. Kun kiristät kiinnitintä, nämä vinot osat työntävät aluslevyn sisäkielekkeet ylös luoden vahvan, tasaisen jousimaisen paineen pulttia tai mutterin päätä vasten. Tämä kaksisuuntainen lukitus käyttää sekä kitkaa että jousivoimaa estämään asioita kääntymästä – paremmin kuin useimmat muut tavat.

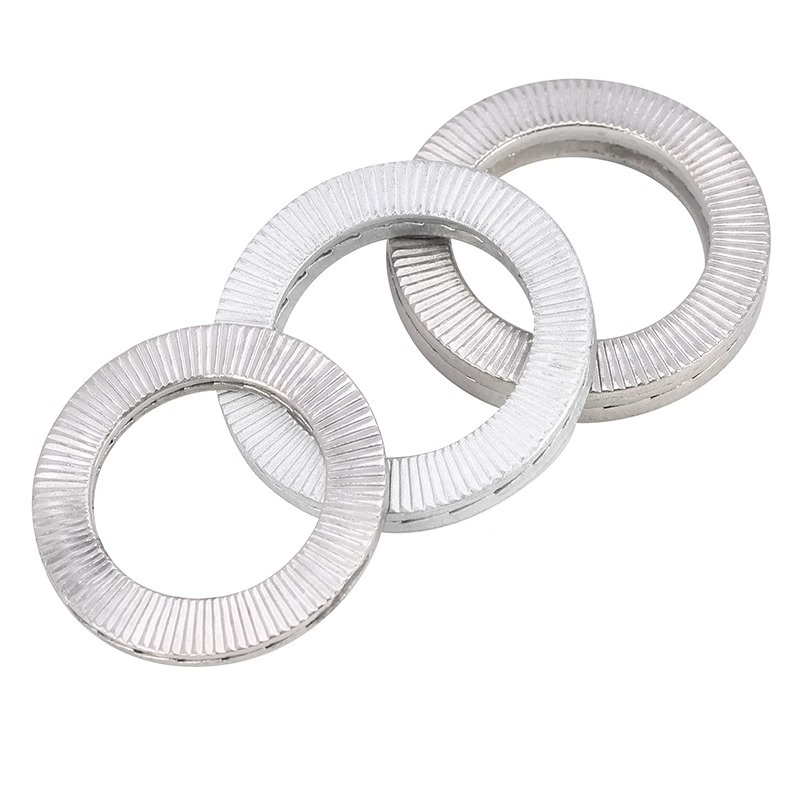

Unshakeable Two Fold Self Locking Washers

Kuinka horjumattomien kaksinkertaisten itselukkiutuvien aluslevyjen lukitusmekanismi toimii estämään löystymisen?

Ravistamattomissa kaksinkertaisissa itselukittuvissa aluslevyissä on kaksirengainen kokoonpano, joka ei poikkea tavallisista. Aluslevyn sisärengas sopii tiukasti kiinnikettä vasten ruuvin tapaan, kun taas ulkorengas painaa tiukasti sitä pintaa, johon se on kiinnitetty. Yhdessä nämä kaksi osaa muodostavat merkittävän kitkan ja tietyn jännityksen, joka estää kiinnittimen pyörimisen ja irtoamisen tärinän aikanakaan. Ne toimivat paremmin kuin tavalliset litteät tai jousilevyt.
