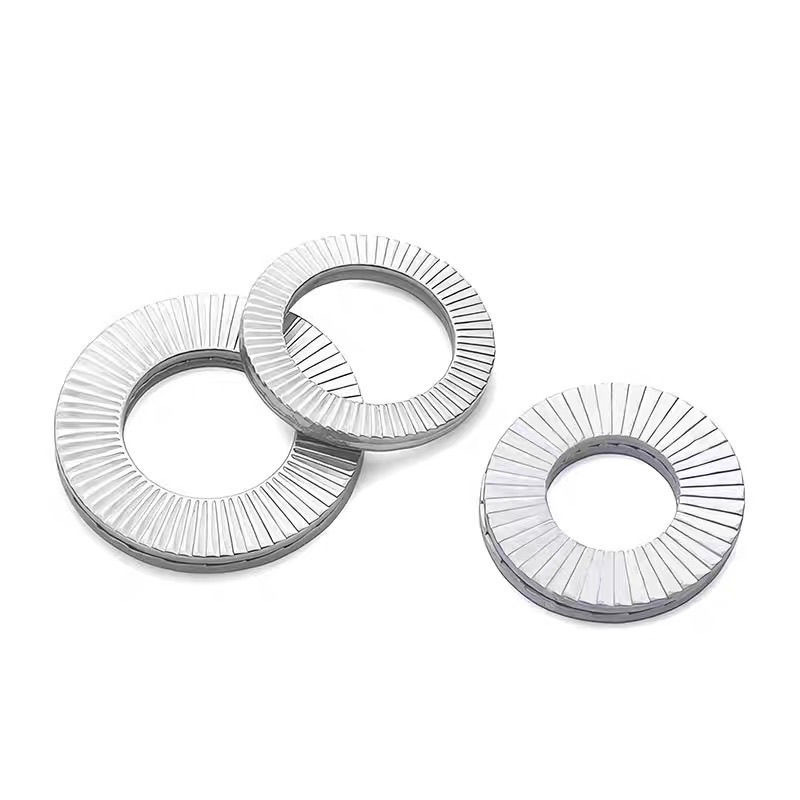

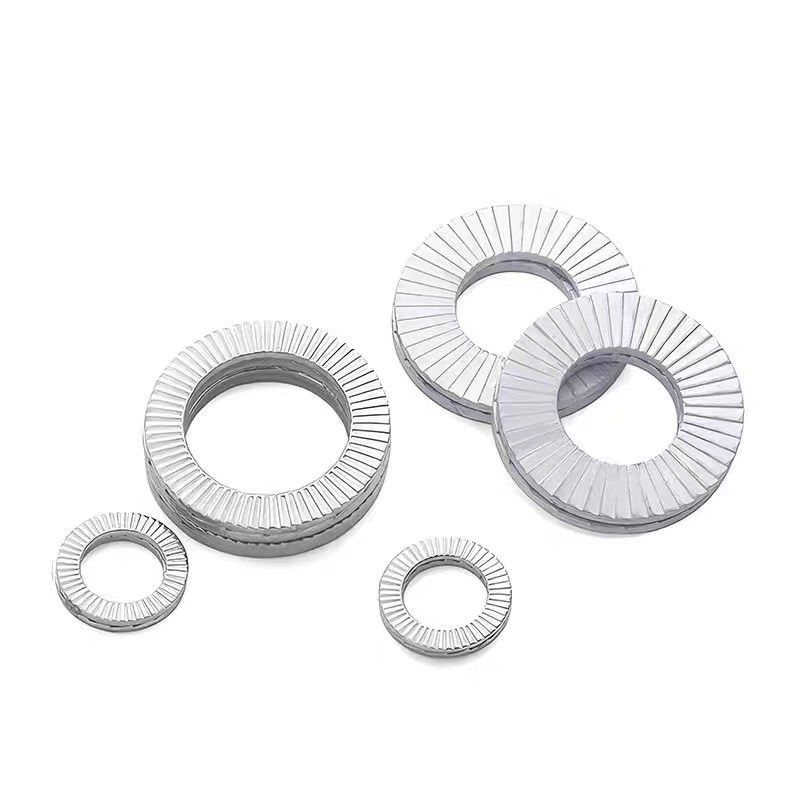

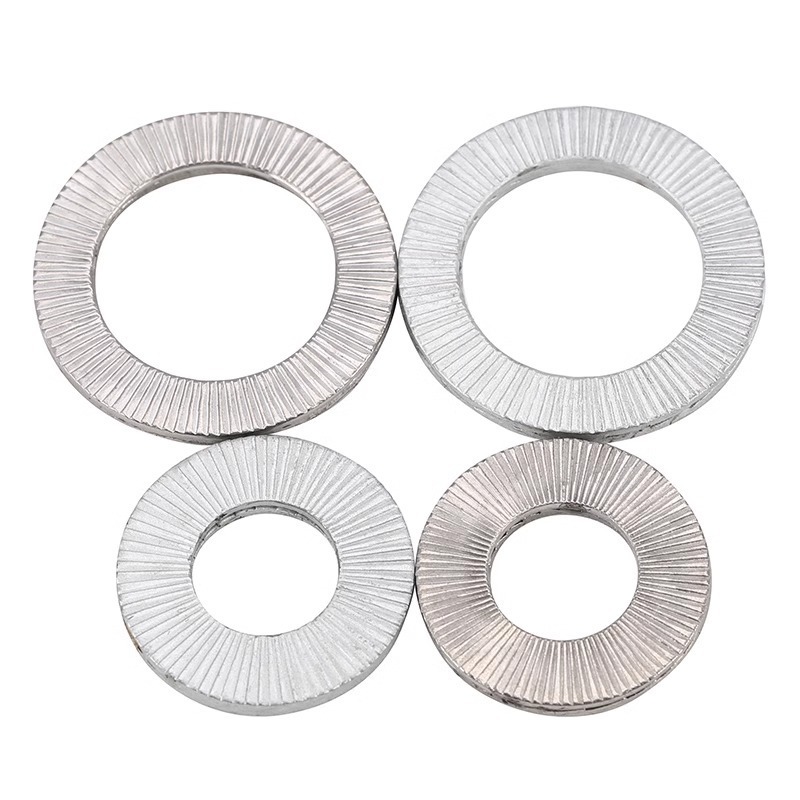

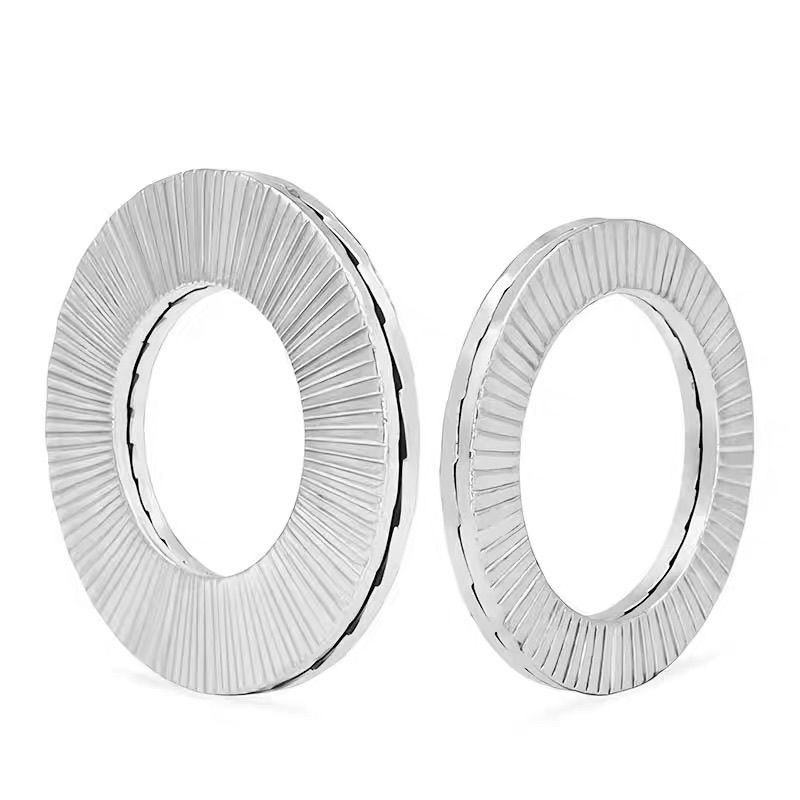

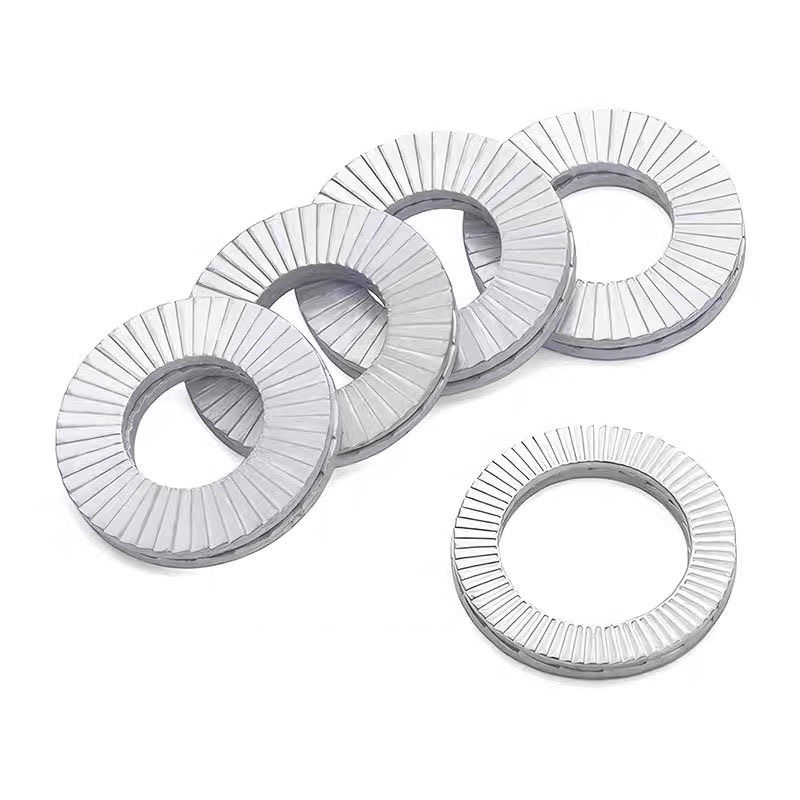

Tärinää uhmaa kaksi taittuvaa itselukkiutuvaa aluslevyä

Tyypillisesti yksi tärinää uhmaava kaksinkertainen itselukittuva aluslevy sisältää säteittäiset hampaat, jotka tarttuvat laakerin pintaan, kun taas toinen sisältää elliptisen vääristymän, joka luo jännitystä ja kitkaa pulttiin tai mutteriin. Kansainvälisten standardien täyttäminen on Xiaoguon® valmistajien ydinsitoumus.

Malli:DIN 25201

Lähetä kysely

Tuotteen Kuvaus

Kaksinkertaisilla itselukittuvilla aluslevyillä on tärinää uhmaavia tärkeimmät mitat: pultin halkaisijaa vastaava koko, sisähalkaisija, ulkohalkaisija ja kokonaispaksuus. Paksuus on tärkeä, koska se vaikuttaa siihen, kuinka paljon aluslevy voi ponnahtaa taaksepäin ja sen luomaan lukitusvoimaan. Valmistajat antavat yksityiskohtaiset tiedot näiden aluslevyjen jokaisesta tyypistä ja koosta. Tällä tavalla insinöörit voivat valita oikean pultin kokoon ja sen tarvitsemiin tarkoituksiin.

Noudata kansainvälisiä standardeja:

Hyvät valmistajat valmistavat tärinää uhmaavia kaksinkertaisia itselukkiutuvia aluslevyjä, jotka täyttävät tiukat kansainväliset standardit, kuten DIN 25201, NASM 35338 tai alkuperäisten laitevalmistajien tietyt tekniset tiedot – ajatelkaa auto- tai lentokoneyhtiöitä. Nämä standardit kattavat esimerkiksi koon, materiaalin ominaisuudet, kovuuden, sen, kuinka hyvin niiden on toimittava (kuten vähimmäisvoiman, jotta ne eivät kääntyisi), ja kuinka ne testataan. Tämä varmistaa, että sertifioidut tärinää vaimentavat kaksinkertaiset itselukkiutuvat aluslevyt toimivat luotettavasti ja ne voidaan vaihtaa toisiinsa tärkeissä kokoonpanoissa.

Mikä on suurin jatkuva käyttölämpötila-alue vakiovärähtelyä vaimentaville kaksinkertaisille itselukittuville aluslevyille?

Tavalliset hiiliteräsvärähtelyt kestävät kaksinkertaiset itselukitut aluslevyt, joissa on sinkitys, toimivat hyvin noin 120 °C:seen (250 °F) asti. Jos tarvitset niitä korkeampiin lämpötiloihin – jopa noin 400 °C:seen (750 °F) – suosittelemme A2 (304) tai A4 (316) ruostumattomasta teräksestä valmistettuja. Ne lukitsevat asiat kunnolla pahentamatta jopa noissa korkeissa lämpötiloissa.

ma	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ33	Φ36
d max	13.2	15.4	17.2	19.7	21.6	23.6	25.5	28.6	31.6	34.6	37.6
d min	12.8	15	16.8	19.3	21.2	23.2	25.1	28.2	31.2	34.2	37.2
dc max	25.7	31	31	34.8	39.3	42.3	48.8	48.8	58.8	58.8	63.3
dc min	25.1	30.4	30.4	34.2	38.7	41.7	48.2	48.2	58.2	58.2	62.7
H max	3.65	3.65	3.65	3.65	3.65	4.85	4.85	6.05	6.6	6.6	6.5
H min	3.15	3.15	3.15	3.15	3.15	4.35	4.35	5.55	6.1	6.1	6.1
